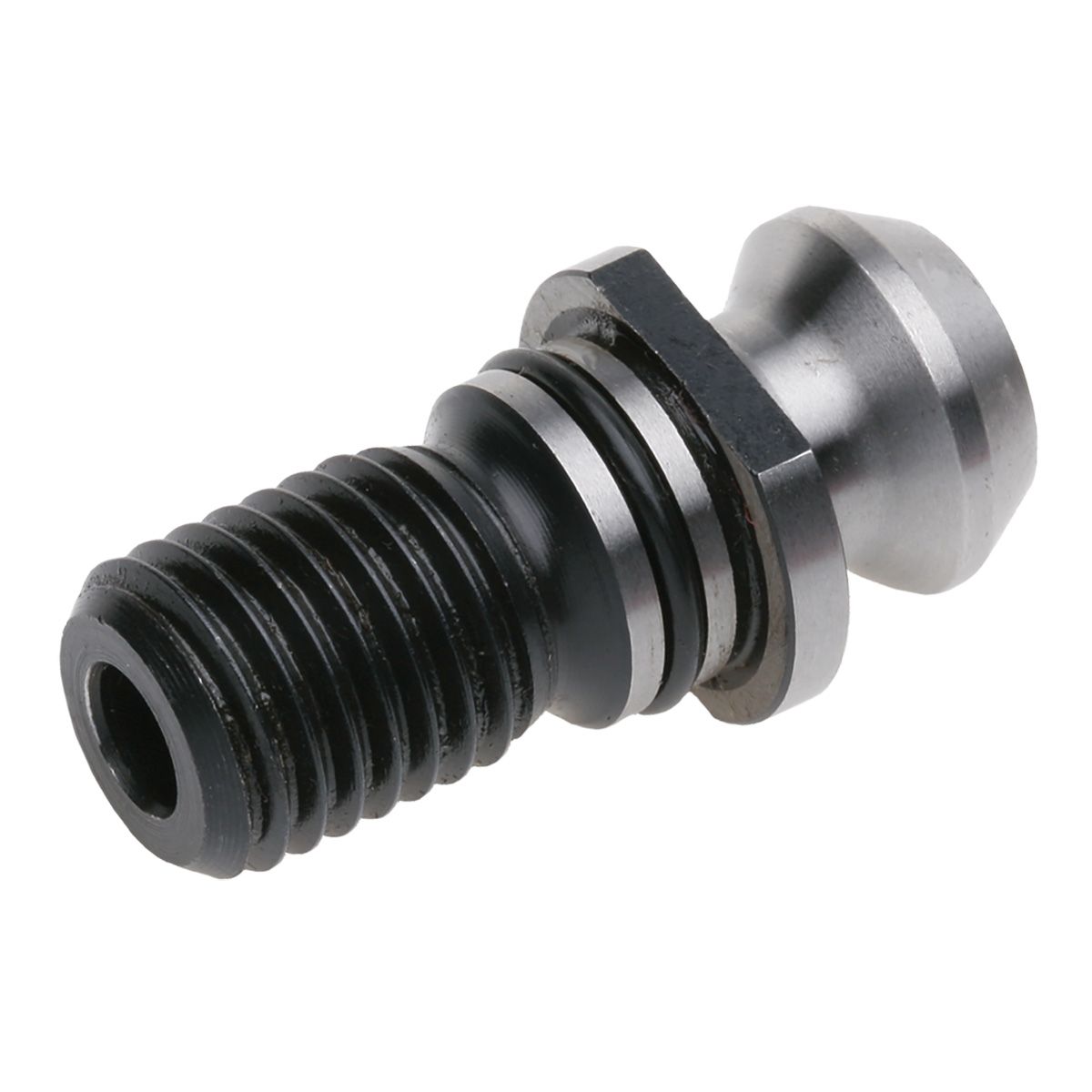

Povlačni vijak CAT-MAZAK 45 M16 s rupom za hlađenje i O-prstenom

Povlačni vijak CAT-MAZAK 45 s navojem M16, rupom za dovod rashladnog sredstva i O-prstenom. Izvedba Mazak s kutom od 45°, za konus veličine 40 prema metričkom CAT standardu. Namijenjen je za primjenu u obradnim centrima s automatskom izmjenom alata i NC strojevima bez automatske izmjene alata.

Tehničke specifikacije

Tip: Mazak
Standard: CAT metrički
Veličina konusa: 40
Navoj (CRKS): M16
Kut (BHTA): 45°
Oblik drške: UD
Rupa za hlađenje: Da
O-prsten: Da
Dimenzija CND: 7,0 mm
Veličina pogonskog prihvata (DRVS): 19 mm
Moment pritezanja (TQX): 50 Nm

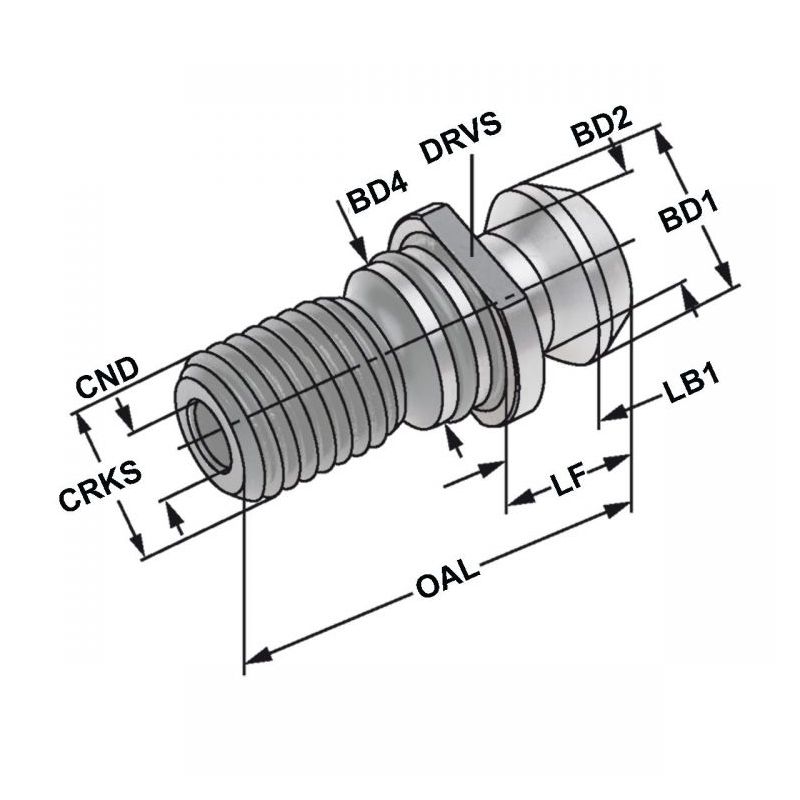

Dimenzije

Promjer BD1: 18,8 mm
Promjer BD2: 12,45 mm
Promjer BD4: 17 mm
Duljina LB1: 11,18 mm
Ukupna duljina (LF): 16,26 mm
Sveukupna duljina (OAL): 41,26 mm

Primjena

Za alate sa strmim konusnim prihvatom DIN 69871
Za alate s prihvatom JIS B 6339 (MAS-BT)
Za obradne centre s automatskom izmjenom alata
Za NC strojeve bez automatske izmjene alata

Identifikacija

Vrsta: Povlačni vijak
Oznaka: CAT-MAZAK 45
Tip: Mazak
Navoj: M16
Standard: CAT metrički
Izvedba: S rupom za hlađenje i O-prstenom
