VMC1160 + Fanuc 0i-MF Type 5 + 4 axis
CNC obradni centar VMC1160 – Fanuc 0i-MF
VMC1160 visokoprecizni je vertikalni CNC obradni centar velikih hodova, namijenjen zahtjevnoj industrijskoj obradi. Opremljen je Fanuc 0i-MF upravljačkom jedinicom, BT40 vretenom, snažnim AC servo pogonom, linearnim vodilicama na sve tri osi te automatskim magazinom s 24 pozicije alata.
Osnovni podaci o stroju
Upravljanje i radno područje
- Model: VMC1160
- Tip stroja: vertikalni CNC obradni centar
- Upravljačka jedinica: Fanuc 0i-MF
- Hod X-osi: 1100 mm
- Hod Y-osi: 600 mm
- Hod Z-osi: 600 mm
- Udaljenost vretena od stola: 120–720 mm
Radni stol
- Dimenzije stola: 1200 × 600 mm
- T-utor: 18–100 mm
- Broj T-utora: 5
- Maksimalno opterećenje stola: 600 kg
- Linearne vodilice: na sve tri osi
- 4. os: s konjićem
Vreteno i pogon
Glavno vreteno
- Konus vretena: BT40
- Broj okretaja: 8000–10.000 o/min
- Snaga motora: 11 / 15 kW
- Motor: AC servo
- Hlađenje kroz vreteno: visokotlačno
Radni i brzi pomaci
- Radni posmak: 1–10.000 mm/min
- Brzi hod X-osi: 30 m/min
- Brzi hod Y-osi: 30 m/min
- Brzi hod Z-osi: 24 m/min
- Kuglična navojna vretena: Hiwin
ATC sustav i alati
Automatski sustav izmjene alata koristi ATC ruku i magazin s 24 pozicije za brzu izmjenu alata tijekom obrade.
| Karakteristika | Vrijednost |
|---|---|
| ATC sustav | s rukom |
| Broj pozicija | 24 |
| Maks. promjer × duljina alata | Ø78 × 300 mm |
| Maksimalna masa alata | 8 kg |
| Maksimalna duljina alata | 300 mm |
| Vrijeme zamjene alat–alat | 1,55 s |
| Vrijeme zamjene okret–okret | 5 s |
Točnost i pogonski zahtjevi
Točnost pozicioniranja
- Pozicijska točnost: ±0,005 mm
- Ponovljivost: ±0,003 mm
- Linearne vodilice: na sve tri osi
- Kuglična navojna vretena: Hiwin
Radni zahtjevi i dimenzije
- Pritisak zraka: 0,5–0,7 MPa
- Dimenzije stroja: 3100 × 2460 × 2860 mm
- Masa stroja: 6000 kg
Tehničke specifikacije
| Karakteristika | Vrijednost |
|---|---|
| Model | VMC1160 |
| Tip stroja | vertikalni CNC obradni centar |
| Upravljačka jedinica | Fanuc 0i-MF |
| Dimenzije stola | 1200 × 600 mm |
| T-utor | 18–100 mm |
| Broj T-utora | 5 |
| Maksimalno opterećenje stola | 600 kg |
| Hod X-osi | 1100 mm |
| Hod Y-osi | 600 mm |
| Hod Z-osi | 600 mm |
| Udaljenost vretena od stola | 120–720 mm |
| Konus vretena | BT40 |
| Broj okretaja vretena | 8000–10.000 o/min |
| Snaga motora | 11 / 15 kW, AC servo |
| Radni posmak | 1–10.000 mm/min |
| Brzi hod X / Y / Z | 30 / 30 / 24 m/min |
| ATC magazin | 24 pozicije, s rukom |
| Maks. promjer × duljina alata | Ø78 × 300 mm |
| Maksimalna masa alata | 8 kg |
| Maksimalna duljina alata | 300 mm |
| Vrijeme zamjene alat–alat | 1,55 s |
| Vrijeme zamjene okret–okret | 5 s |
| Pozicijska točnost | ±0,005 mm |
| Ponovljivost | ±0,003 mm |
| Pritisak zraka | 0,5–0,7 MPa |
| Dimenzije stroja | 3100 × 2460 × 2860 mm |
| Masa stroja | 6000 kg |
Standardna oprema stroja
Upravljanje, osi i izmjena alata
- Upravljačka jedinica: Fanuc 0i-MF
- 4. os: s konjićem
- Linearne vodilice: na sve tri osi
- MPG: ručni upravljač
- FANUC Manual Guide: uključen
- Kuglična navojna vretena: s maticom, Hiwin
- ATC: ruka za izmjenu alata
- Spremnik alata: 24 gnijezda
Hlađenje i pomoćni sustavi
- Podmazivanje: sustav centralnog podmazivanja
- Hlađenje: tekućinom i zrakom, prsten
- Hlađenje kroz vreteno: visokog tlaka
- Transporter strugotine: lančani
- Alarmno označavanje: svjetlosno i zvučno
- Radno svjetlo: uključeno
- Pištolj za zrak: uključen
- Pištolj za vodu: uključen
Glavne karakteristike
Hodovi 1100 × 600 × 600 mm
Veliko radno područje omogućuju hodovi X, Y i Z osi od 1100 × 600 × 600 mm.
Vreteno do 10.000 o/min
BT40 vreteno radi u navedenom rasponu od 8000 do 10.000 o/min uz AC servo motor snage 11 / 15 kW.
ATC s 24 alata
Automatski magazin s ATC rukom raspolaže s 24 pozicije, uz vrijeme izmjene alat–alat od 1,55 s.
Točnost ±0,005 mm
Pozicijska točnost iznosi ±0,005 mm, a ponovljivost ±0,003 mm.

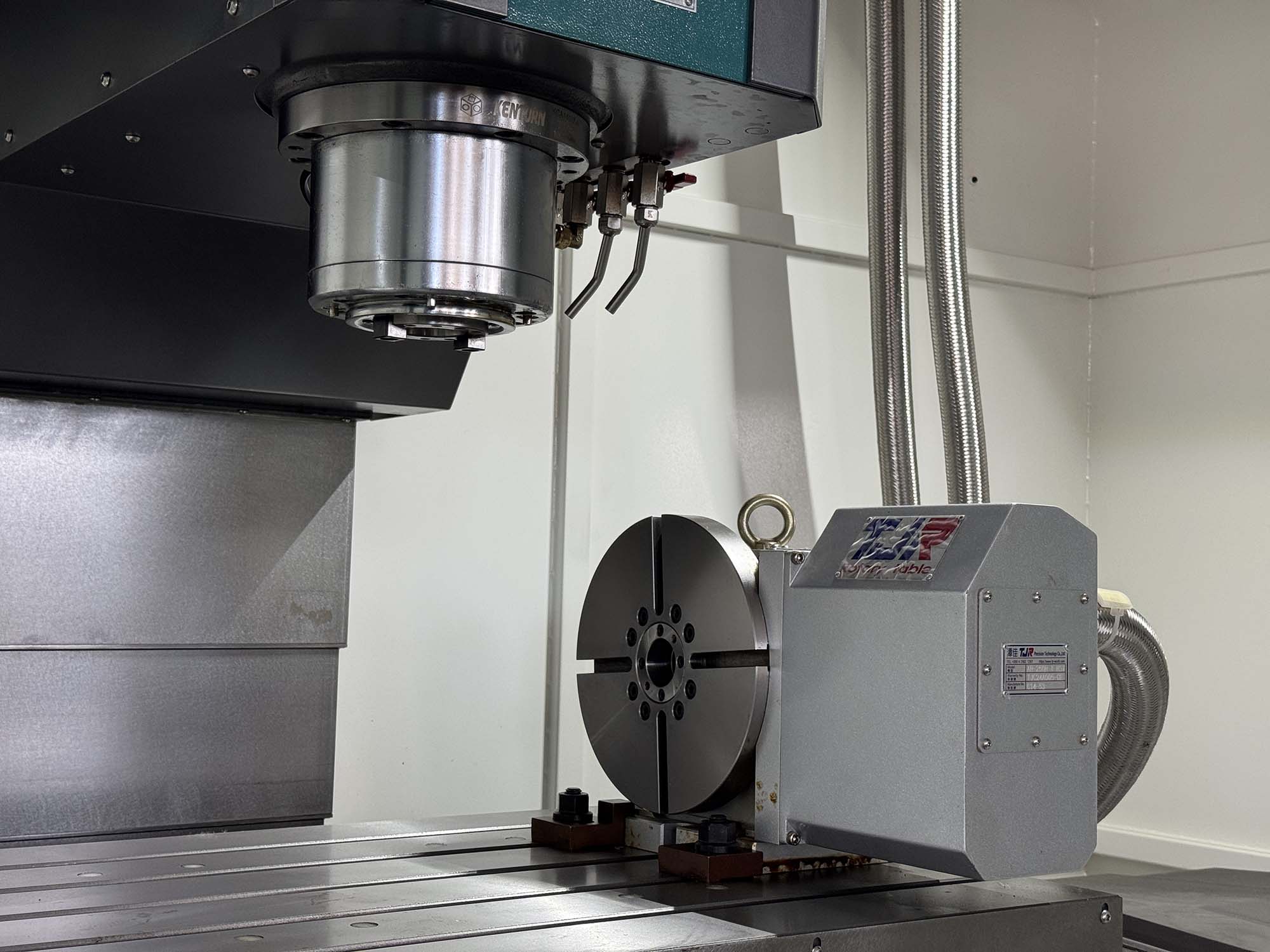

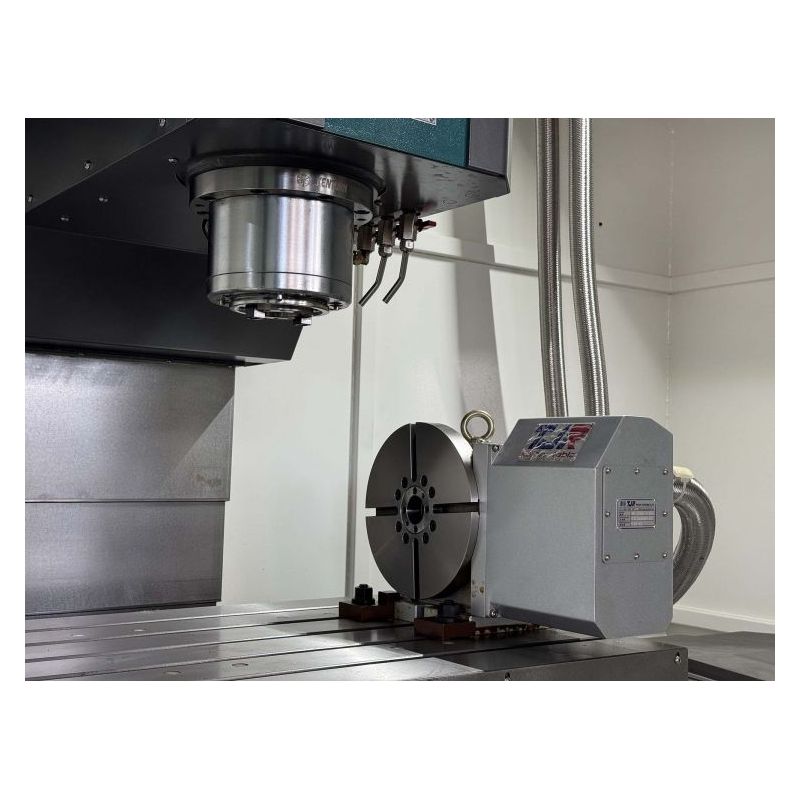

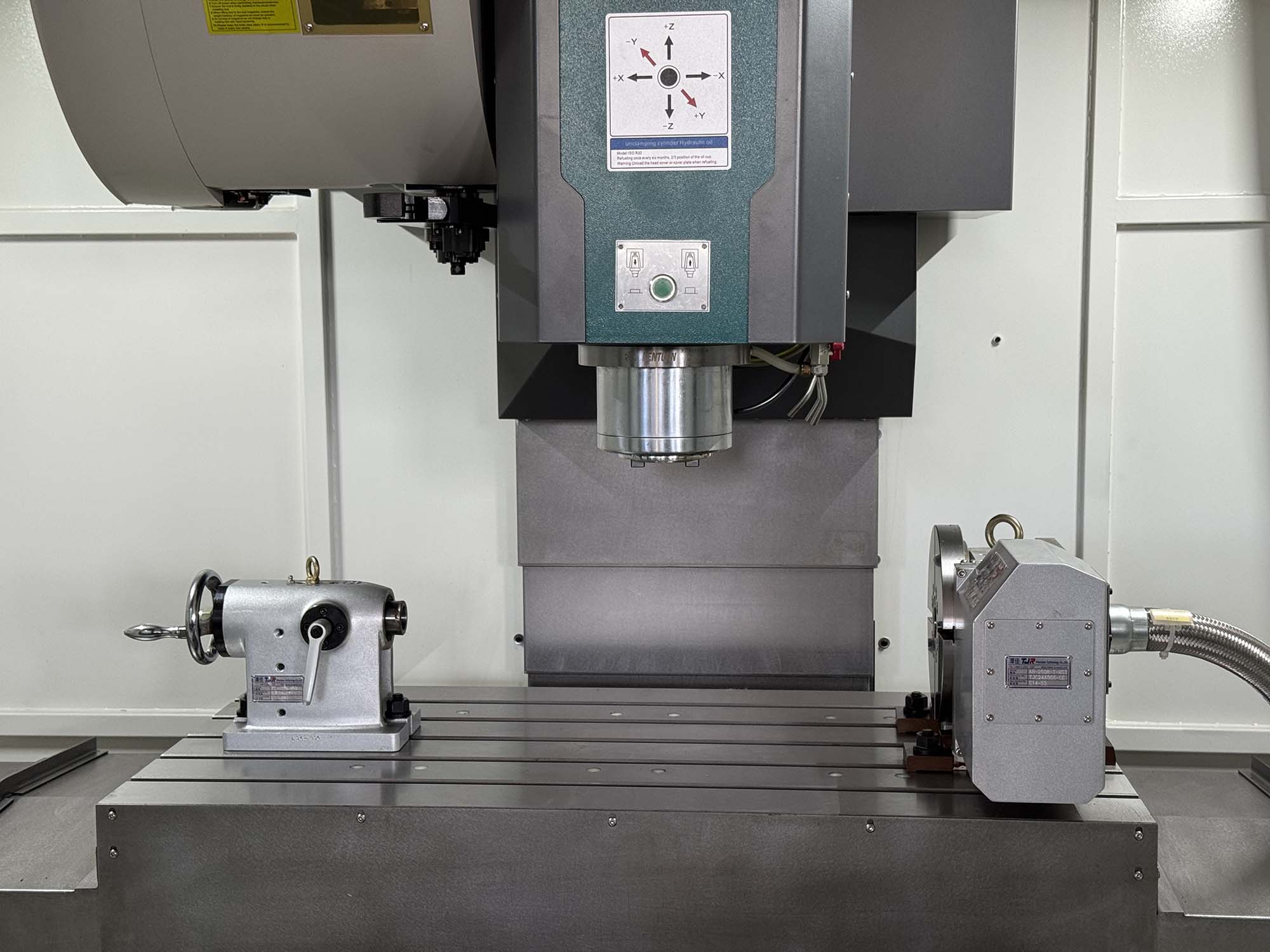

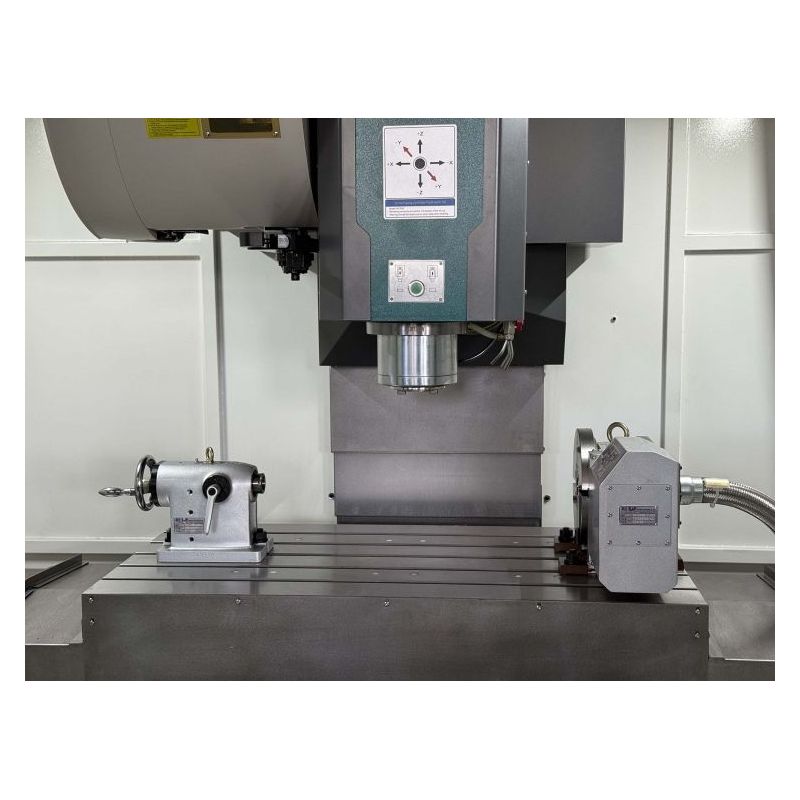

4. os s konjićem
Standardna oprema uključuje četvrtu os s konjićem za proširene mogućnosti CNC obrade.
Fanuc 0i-MF upravljanje
Obradni centar opremljen je Fanuc 0i-MF upravljačkom jedinicom i FANUC Manual Guide sustavom.
Potrebna vam je ponuda?
Pošaljite upit za CNC obradni centar VMC1160 – Fanuc 0i-MF i provjerite dostupnost, opremu, cijenu i uvjete isporuke.
