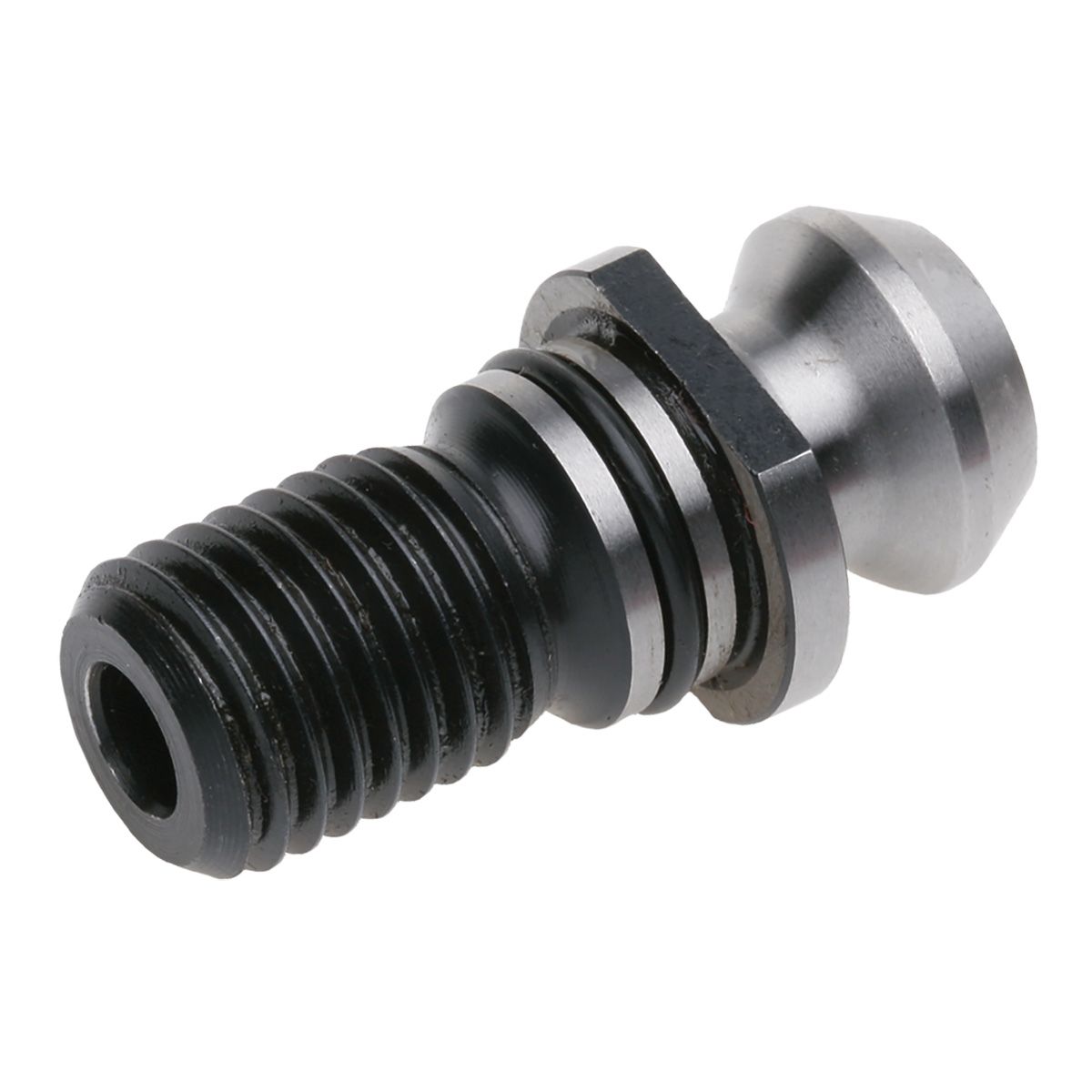

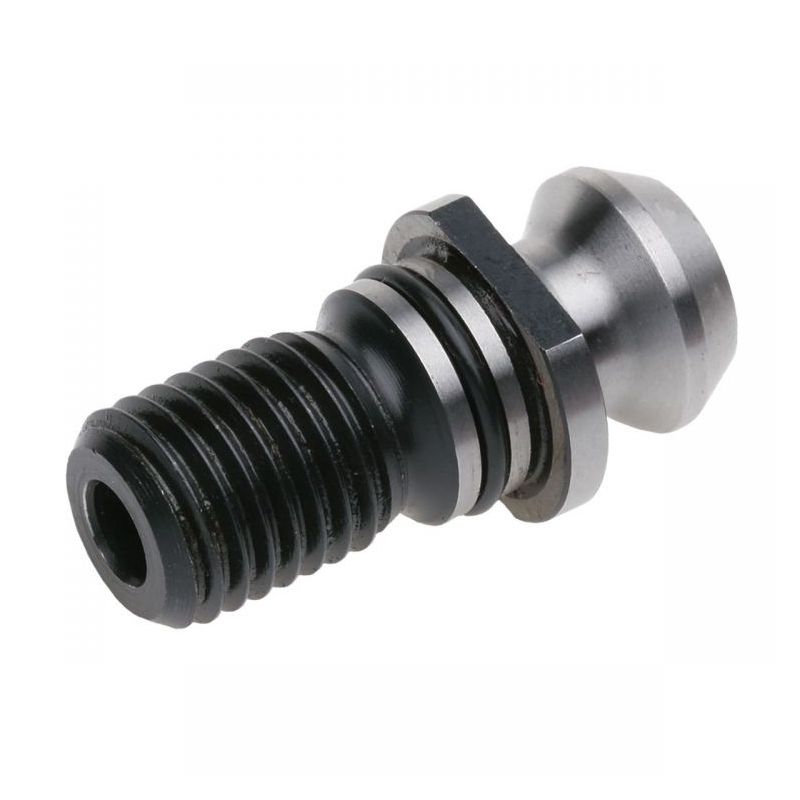

Povlačni vijak M16 ISO 7388-3 s O-ringom, Kemmler

Povlačni vijak za prihvat alata s konusom ISO 40 prema normi ISO 7388-3. Namijenjen za alatne držače DIN 69871 i JIS B 6339 (MAS-BT) u obradnim centrima s automatskom izmjenom alata te NC strojevima.

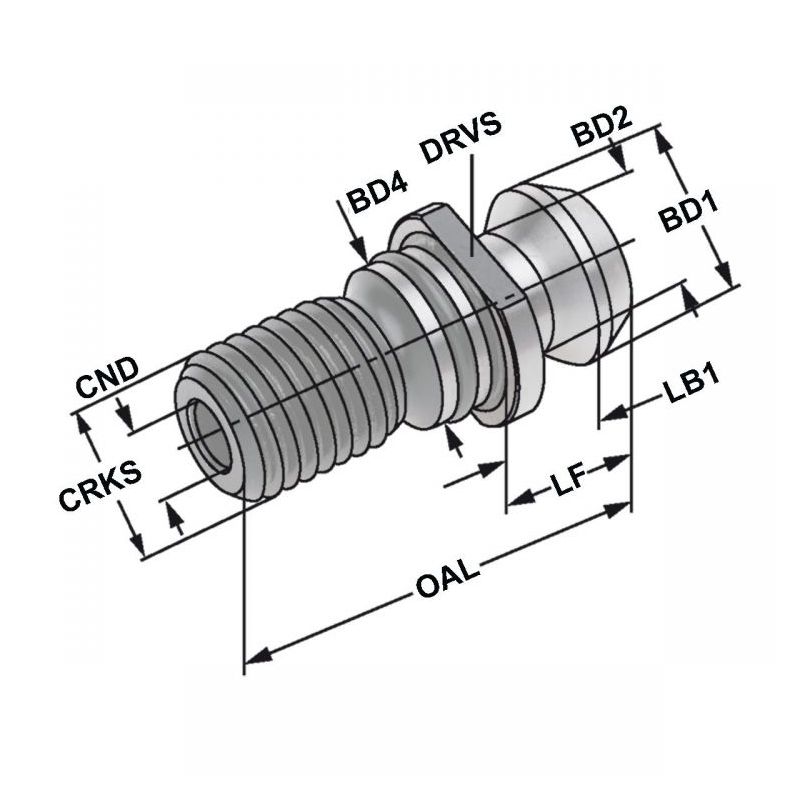

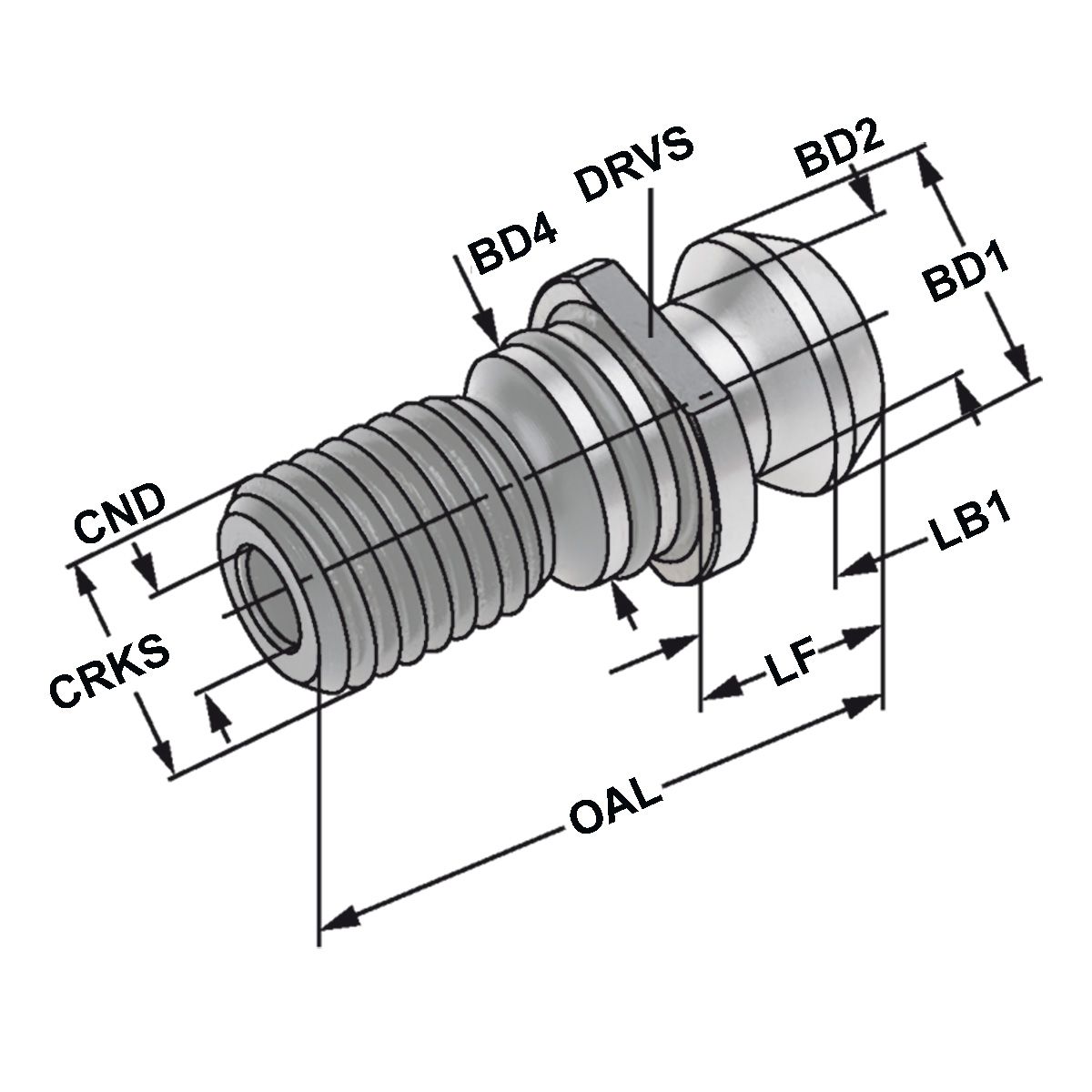

Tehničke specifikacije

Navoj (CRKS): M16
Norma: ISO 7388-3
Veličina konusa: ISO 40
Ukupna duljina (OAL): 44.5 mm
Duljina navoja (LF): 16.4 mm
LB1: 11.15 mm
BD1: 18.95 mm
BD2: 12.95 mm
BD4: 17 mm
CND: 7 mm
Prihvat ključa (DRVS): 19 mm
Kut dosjeda (BHTA): 45°
Moment pritezanja (TQX): 50 Nm

Primjena

Držači alata: DIN 69871
Držači alata: JIS B 6339 (MAS-BT)
Obradni centri: S automatskom izmjenom alata (ATC)
NC strojevi: Bez automatske izmjene alata

Značajke

O-ring brtva: Poboljšano brtvljenje i zaštita spoja
Izvedba drške: UD
Precizna izrada: Za sigurno stezanje alatnih držača
Visoka pouzdanost: Za rad pri velikim brzinama vrtnje

Dodatno

Tip: Povlačni vijak (Pull Stud)
Proizvođač: Kemmler
