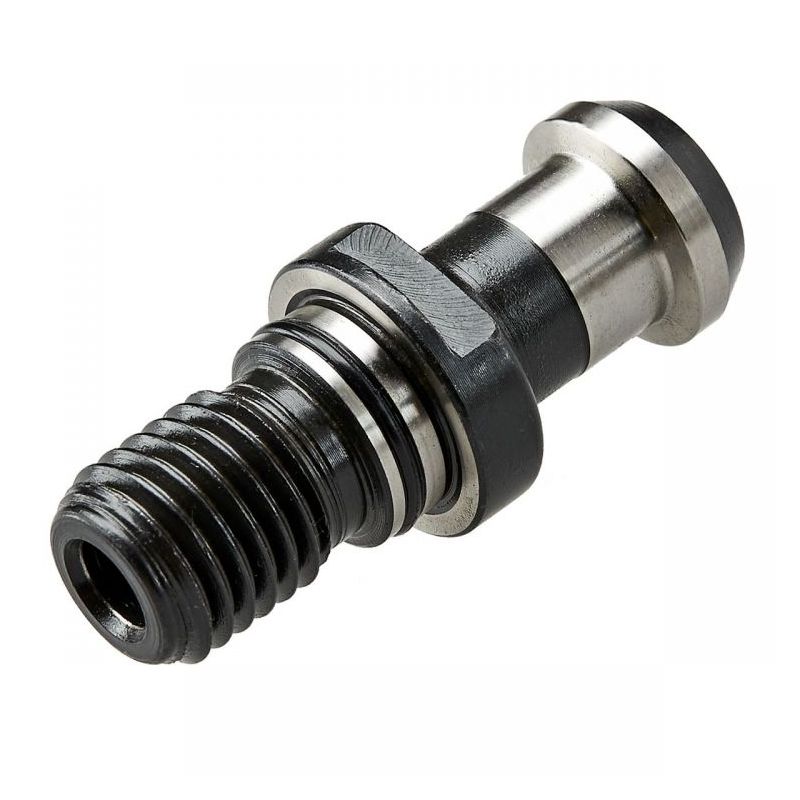

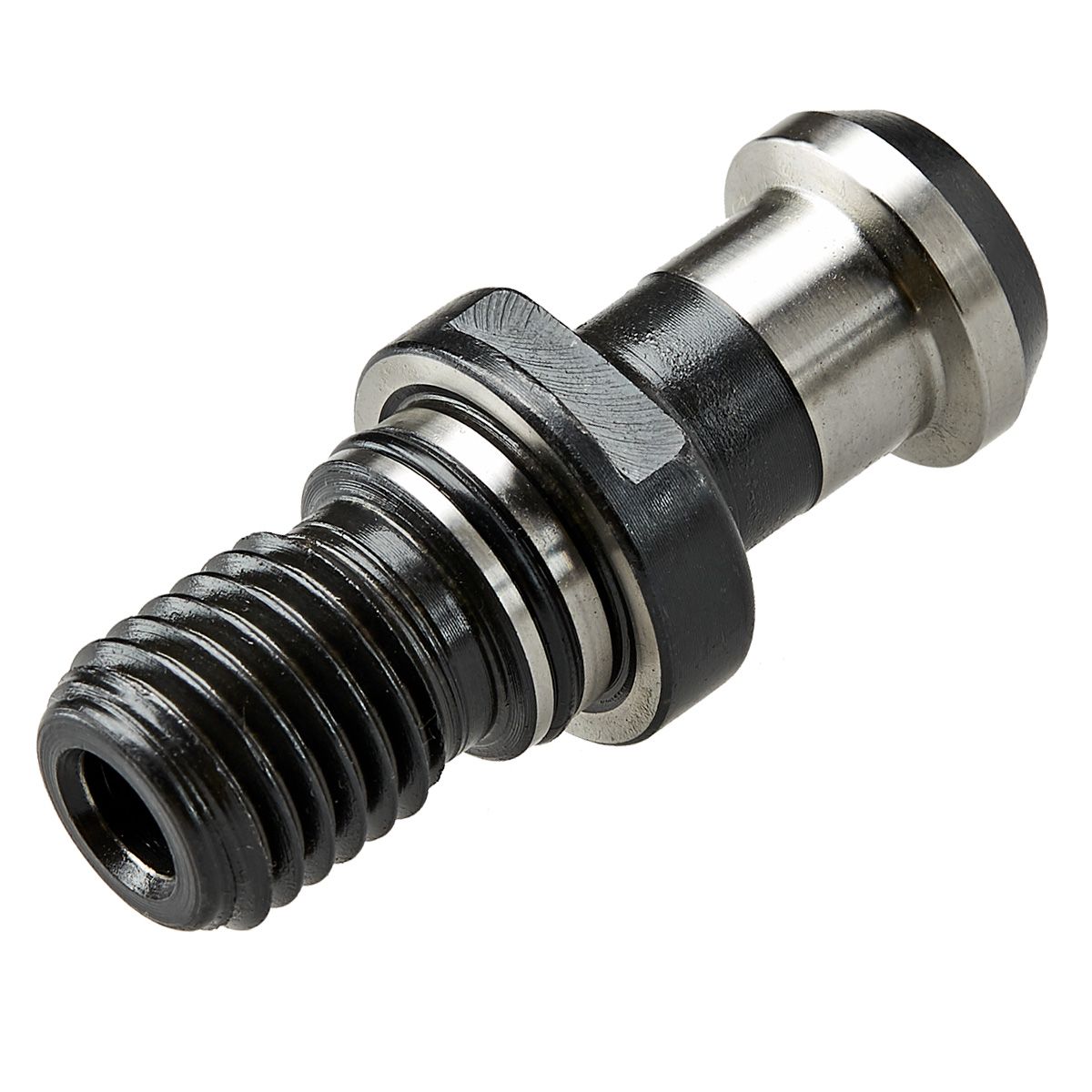

Povlačni vijak MAS-BT40, JIS B 6339 M16, Kemmler

Povlačni vijak Kemmler MAS-BT40 s navojem M16, namijenjen za alate sa strmim konusnim prihvatom prema DIN 69871 i JIS B 6339 (MAS-BT). Izvedba Okuma, oblik drške AD, prema standardu ISO 7388-3. Koristi se u obradnim centrima s automatskom izmjenom alata i NC strojevima bez automatske izmjene alata.

Tehničke specifikacije

Veličina konusa: BT40
Navoj (CRKS): M16
Standard: ISO 7388-3
Oblik drške: AD
Tip: Okuma
Kut (BHTA): 15°
Dimenzija CND: 4 mm
Veličina pogonskog prihvata (DRVS): 19 mm
Moment pritezanja (TQX): 50 Nm

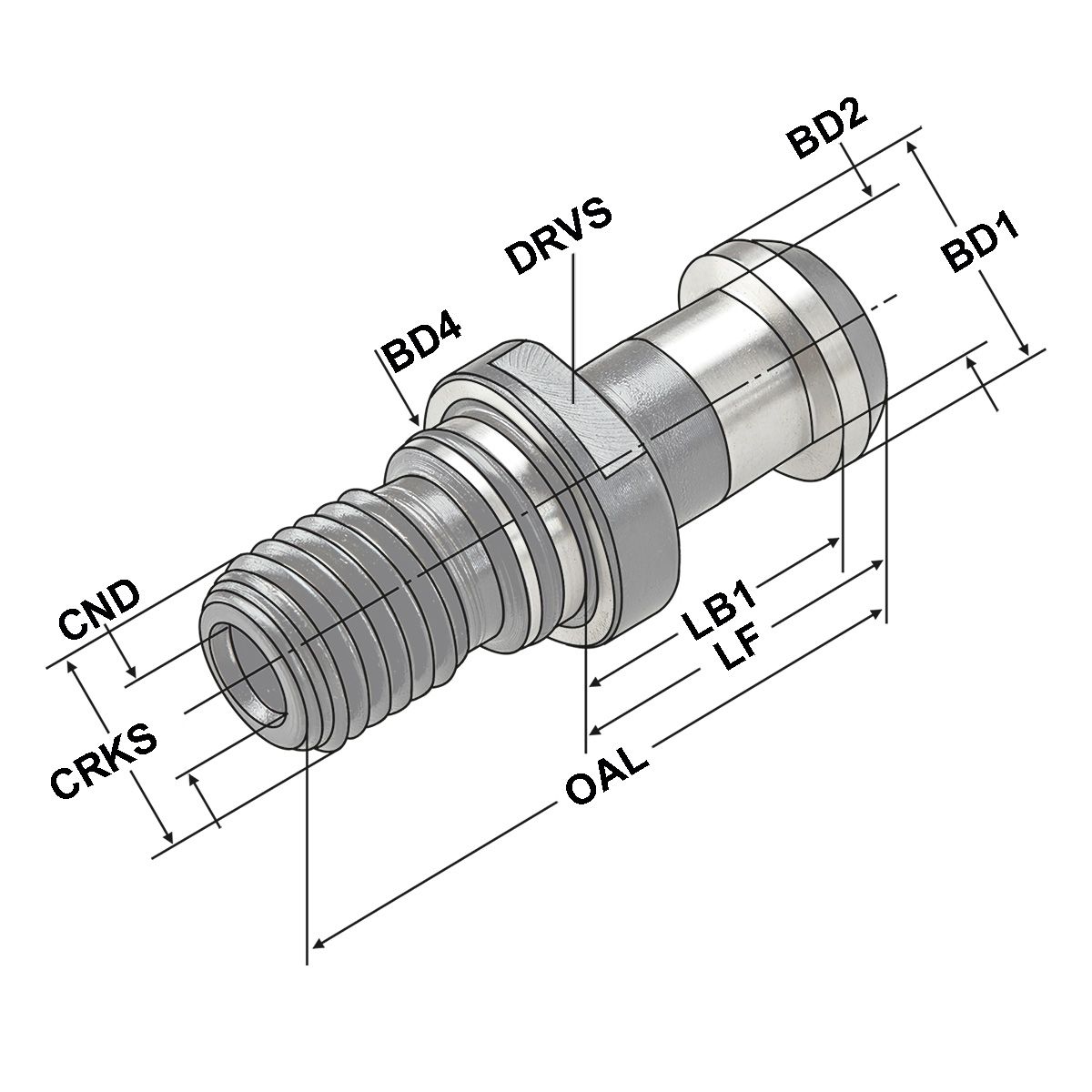

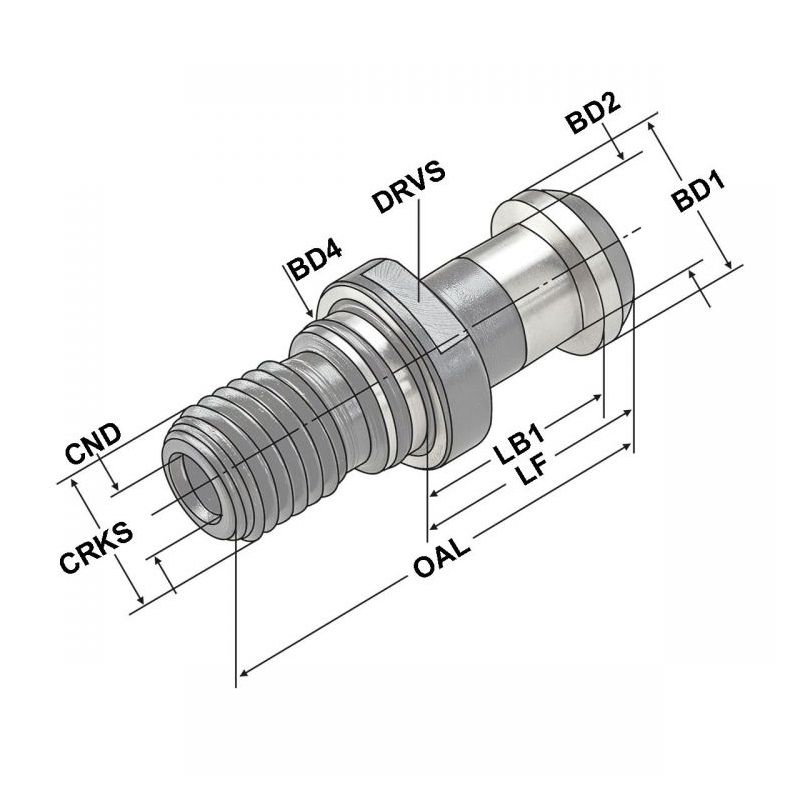

Dimenzije

Promjer BD1: 19 mm
Promjer BD2: 14 mm
Promjer BD4: 17 mm
Duljina LB1: 23 mm
Ukupna duljina (LF): 29 mm
Sveukupna duljina (OAL): 54 mm

Primjena

Za alate sa strmim konusnim prihvatom DIN 69871
Za alate s prihvatom JIS B 6339 (MAS-BT)
Za obradne centre s automatskom izmjenom alata
Za NC strojeve bez automatske izmjene alata

Identifikacija

Proizvođač: Kemmler
Vrsta: Povlačni vijak
Prihvat: MAS-BT40
Navoj: M16
Izvedba: Okuma
Oblik: AD
