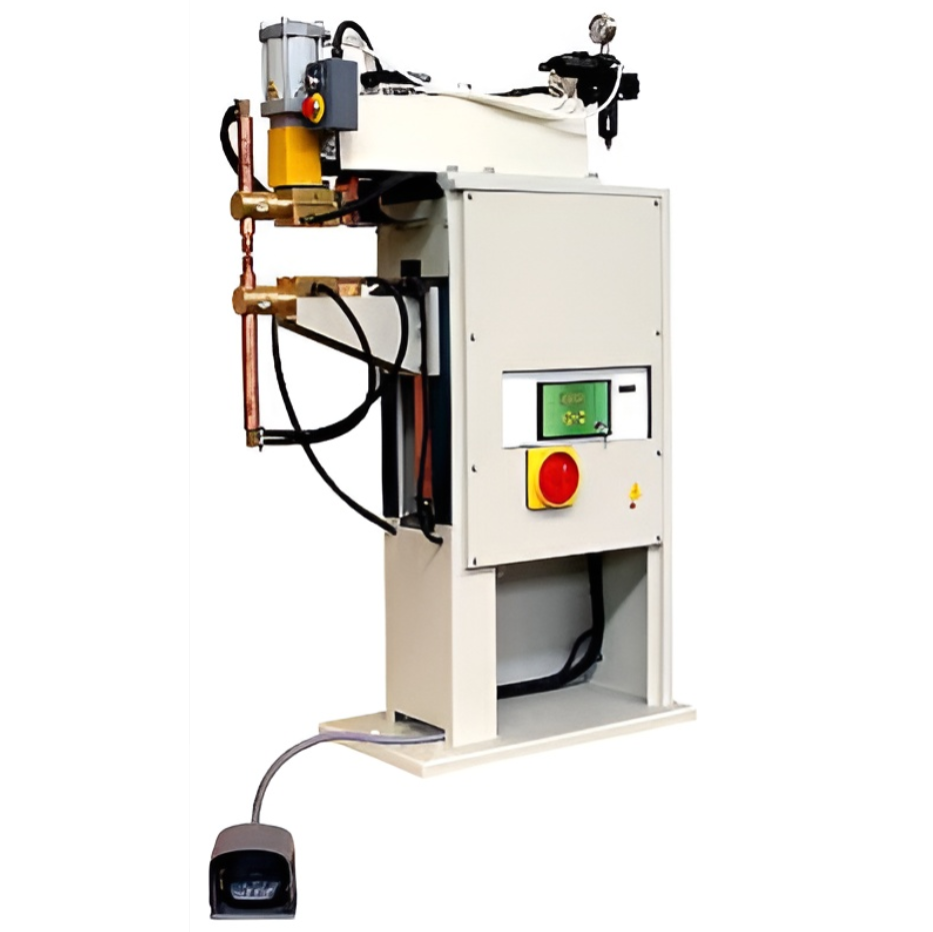

Uređaj za točkasto zavarivanje, 8001D/405, Tecna
Uređaj za točkasto zavarivanje 8001D/405 – Tecna
Profesionalni uređaj za točkasto zavarivanje snage 35 kVA, namijenjen industrijskim i radioničkim primjenama. Opremljen je pneumatskim sustavom, vodenim hlađenjem, TE550 upravljačkom jedinicom s kontrolom konstantne struje te sigurnosnim funkcijama za precizan i kontroliran rad.
Osnovne tehničke karakteristike
Snaga i električni podaci
- Snaga: 35 kVA
- Vrsta zavarivanja: točkasto zavarivanje
- Struja kratkog spoja: 18 kA
- Toplinska struja: 4,5 kA
Sekundarni napon i elektrode
- Sekundarni napon: 4 V, 5,4 V
- Maksimalna dubina grla elektrode: 420 mm
- Sila elektrode: 470 daN, 79 daN
Pneumatski sustav i konstrukcija
Robusni cilindar
Cilindar s kromiranom klipnjačom za zahtjevne radove i dug vijek trajanja, s podesivim uređajem protiv zakretanja.
Bez podmazivanja
Pneumatske komponente ne zahtijevaju podmazivanje, čime se uklanja uljna maglica i smanjuje utjecaj na okoliš.
Dvostruki hod
Cilindar s dvostrukim hodom i upravljanjem pomoću ključa.
Filter zraka
Ugrađena jedinica za filtriranje komprimiranog zraka.
Odvajanje zraka
Uređaj za odvajanje dovoda komprimiranog zraka.
Vodeno hlađenje
Vodeno hlađenje transformatora, ploča, držača elektroda i elektroda.
Transformator i upravljanje elektrodama
Transformator
- Namoti: presvučeni epoksidnom smolom
- Hlađenje: vodeno hlađenje transformatora
Kontrola kretanja elektroda
- Regulacija brzine: ventili za kontrolu brzine elektroda
- Kraj hoda: amortizer udara
- Ispuh zraka: prigušivači za smanjenje buke
Upravljanje zavarivanjem
Dvostupanjska nožna komanda
Električna nožna komanda omogućuje stezanje i zavarivanje dijelova samo kada su pravilno postavljeni.
Program br. 2
Priprema za priključak dodatne dvostupanjske električne nožne komande za izravno pozivanje programa zavarivanja br. 2.
TE550 upravljanje
TE550 upravljačka jedinica s kontrolom konstantne struje.
SCR sklopnik
Sinkroni SCR sklopnik izoliran je od kruga rashladne vode i opremljen zaštitnim termostatom.
Dvoručno sigurnosno upravljanje
Dvoručna sigurnosna kontrola s vremenskim sklopom i uklonjivim selektorom s ključem standardna je na svim modelima.
Zaustavljanje u nuždi
Tipka za hitno zaustavljanje omogućuje trenutačno zaustavljanje stroja.
Sigurnosne funkcije
Dvoručna kontrola
- Sigurnosna kontrola: dvoručna kontrola s vremenskim sklopom
- Selektor: uklonjivi selektor s ključem
- Tipke dvoručne kontrole: standardne samo na modelima za projekcijsko zavarivanje
- Za modele za točkasto zavarivanje: tipke dvoručne kontrole dostupne na zahtjev
Zaštita i zaustavljanje
- SCR sklopnik: izoliran od kruga rashladne vode
- Zaštita: termostat
- Hitno zaustavljanje: zasebna tipka za trenutačno zaustavljanje stroja
Pregled specifikacija i funkcija
| Karakteristika | Vrijednost |
|---|---|
| Proizvođač | Tecna |
| Model | 8001D/405 |
| Vrsta zavarivanja | Točkasto zavarivanje |
| Snaga | 35 kVA |
| Struja kratkog spoja | 18 kA |
| Sekundarni napon | 4 V, 5,4 V |
| Toplinska struja | 4,5 kA |
| Maksimalna dubina grla elektrode | 420 mm |
| Sila elektrode | 470 daN, 79 daN |
| Cilindar | S kromiranom klipnjačom, za zahtjevne radove i dug vijek trajanja |
| Uređaj protiv zakretanja | Podesiv |
| Pneumatske komponente | Bez potrebe za podmazivanjem |
| Cilindar s dvostrukim hodom | S upravljanjem pomoću ključa |
| Filter komprimiranog zraka | Ugrađen |
| Odvajanje komprimiranog zraka | Ugrađen uređaj za odvajanje dovoda |
| Vodeno hlađenje | Transformator, ploče, držači elektroda i elektrode |
| Namoti transformatora | Presvučeni epoksidnom smolom |
| Kontrola brzine elektroda | Regulacijski ventili |
| Amortizacija kraja hoda | Amortizer udara |
| Ispuh zraka | Prigušivači za smanjenje buke |
| Nožna komanda | Dvostupanjska električna komanda za stezanje i zavarivanje |
| Dodatna nožna komanda | Priprema za izravno pozivanje programa zavarivanja br. 2 |
| Upravljačka jedinica | TE550, kontrola konstantne struje |
| Sklopnik | Sinkroni SCR sklopnik |
| Izolacija SCR sklopnika | Izoliran od kruga rashladne vode |
| Zaštita SCR sklopnika | Termostat |
| Dvoručna sigurnosna kontrola | Standardna na svim modelima, s vremenskim sklopom i uklonjivim selektorom s ključem |
| Tipke dvoručne kontrole | Standardne na modelima za projekcijsko zavarivanje; za modele za točkasto zavarivanje dostupne na zahtjev |
| Zaustavljanje u nuždi | Tipka za trenutačno zaustavljanje stroja |
| Primjena | Industrijske i radioničke primjene |
Potrebna vam je ponuda?
Pošaljite upit za uređaj za točkasto zavarivanje 8001D/405 – Tecna i provjerite dostupnost, cijenu i uvjete isporuke.
Dostupnost
| Samobor | Nedostupno |
| Otok Samoborski | Nedostupno |
| Sveta Nedelja - Obrtnička | Nedostupno |
| Sveta Nedelja - Franje Tuđmana | Nedostupno |
| Prelog | Nedostupno |
Metal-Kovis d.o.o. ne garantira da su cijene, raspoloživost i opisi proizvoda točni, kao ni da fotografije odgovaraju njihovom stvarnom izgledu.
