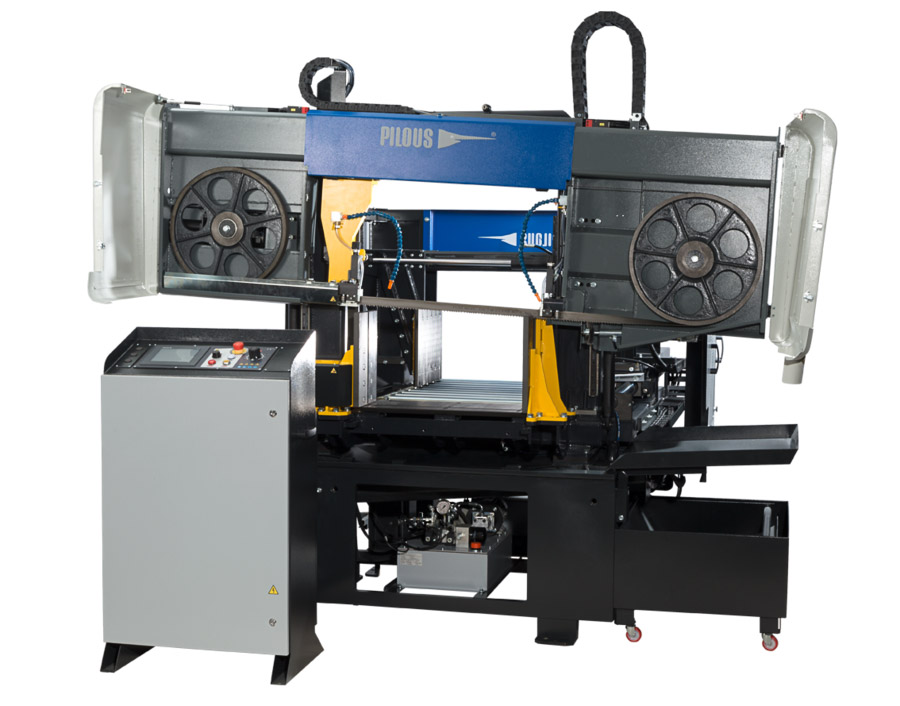

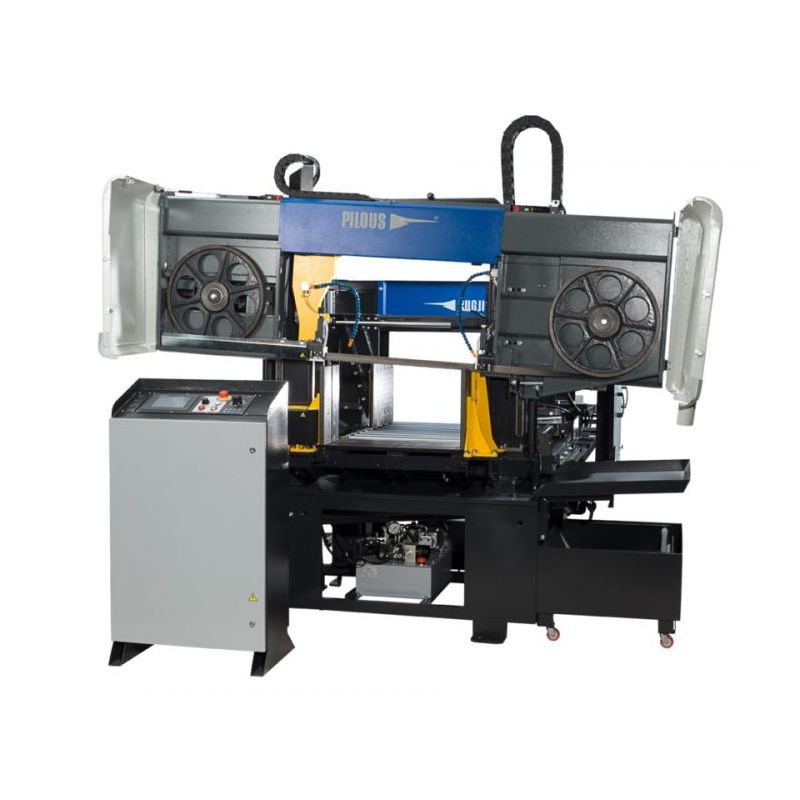

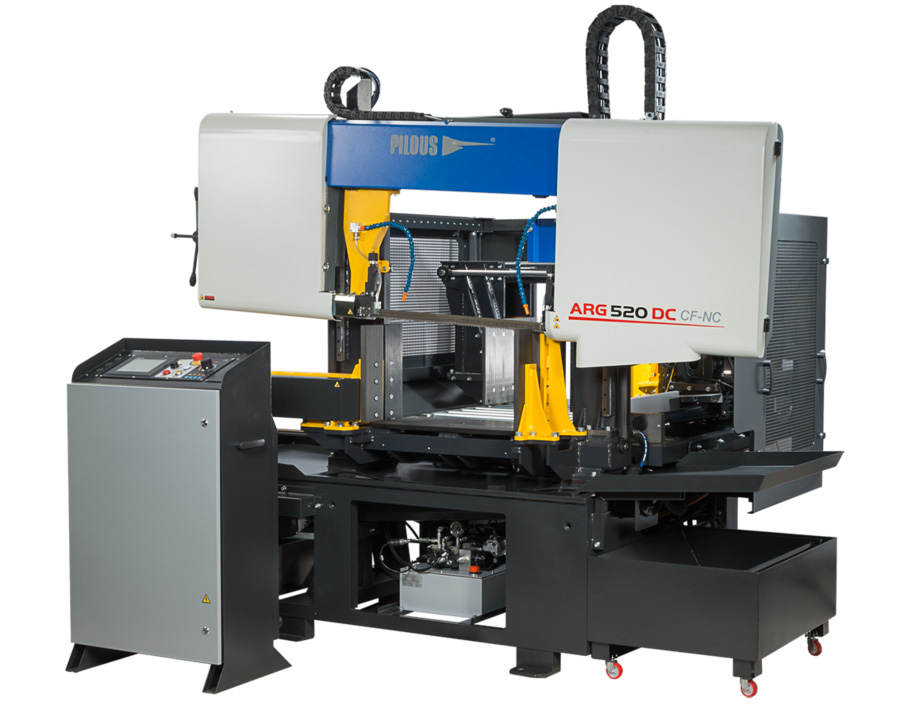

Masivna automatska dvostupna tračna pila Pilous ARG 520 DC CF-NC konstruirana je za precizno i učinkovito industrijsko rezanje materijala velikih presjeka i teških obradaka. Robusna konstrukcija, linearne vodilice, servo pogon dodavača i CNC upravljanje omogućuju visoku preciznost, stabilnost i produktivnost u serijskoj proizvodnji.
Osnovni podaci o stroju
Identifikacijski i radni podaci
- Proizvođač: Pilous
- Model: ARG 520 DC CF-NC
- Tip: automatska dvostupna tračna pila za metal
- Načini rada: automatski, poluautomatski i ručni
- Raspon rezanja: 90°
- Maksimalna duljina pojedinačnog pomaka: 600 mm
- Broj programa: do 60
Pogon, hidraulika i hlađenje
- Glavni motor: 4 kW, 400 V, 50 Hz
- Servo motor dodavača: 4,5 kW
- Brzina rezanja: 15–90 m/min
- Motor hidraulike: 1 kW, 400 V, 50 Hz
- Motor rashladne tekućine: 0,12 kW, 400 V, 50 Hz
- Spremnik rashladne tekućine: 35 l
- Spremnik ulja: 26 l
Kapacitet rezanja

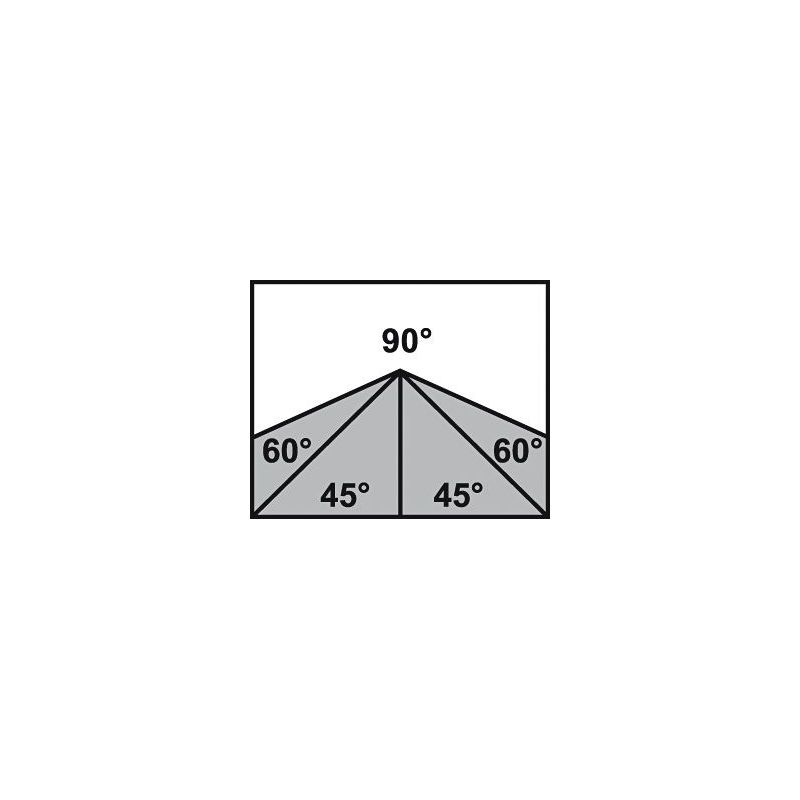

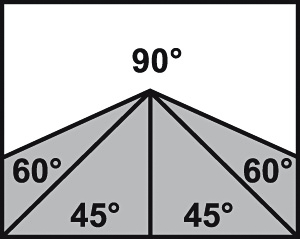

Stroj je konstruiran za okomito rezanje pri 90°. Kapacitet rezanja ovisi o obliku materijala, a vrijednosti su izražene u milimetrima.
| Oblik materijala | 90° |
|---|---|
| ● Okrugli materijal | Ø520 mm |
| ■ Kvadratni materijal | 500 × 500 mm |
| ▮ Pravokutni materijal | 700 × 480 mm |
Tehničke specifikacije
| Karakteristika | Vrijednost |
|---|---|
| Proizvođač | Pilous |
| Model | ARG 520 DC CF-NC |
| Izvedba | automatska, dvostupna |
| Načini rada | automatski, poluautomatski i ručni |
| Maksimalna duljina pojedinačnog pomaka | 600 mm |
| Broj programa za serijsku proizvodnju | do 60 |
| Upravljačka jedinica | 7,5” zaslon osjetljiv na dodir |
| Dimenzija lista tračne pile | 5770 × 41 × 1,3 mm |
| Glavni motor | 4 kW, 400 V, 50 Hz |
| Brzina rezanja | 15–90 m/min |
| Brzina dodavača | 1,6 / 2,5 / 3 m/min |
| Raspon rezanja | 90° |
| Servo motor dodavača | 4,5 kW |
| Motor za rashladnu tekućinu | 0,12 kW, 400 V, 50 Hz |
| Motor hidraulike | 1 kW, 400 V, 50 Hz |
| Kapacitet spremnika rashladne tekućine | 35 l |
| Spremnik ulja | 26 l |
| Radna visina škripca | 920 mm |
| Masa stroja | 3100 kg |
Glavne karakteristike
Dvostupna konstrukcija
Masivna dvostupna konstrukcija kraka tračne pile pruža visoku krutost, stabilnost i preciznost pri rezanju teških obradaka velikih presjeka.
Automatsko serijsko rezanje

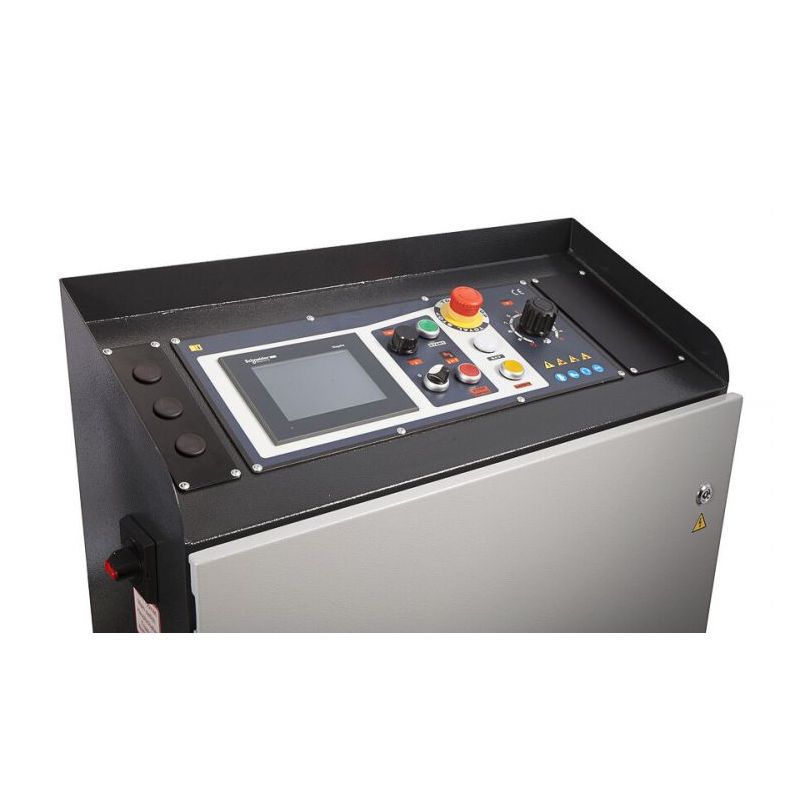

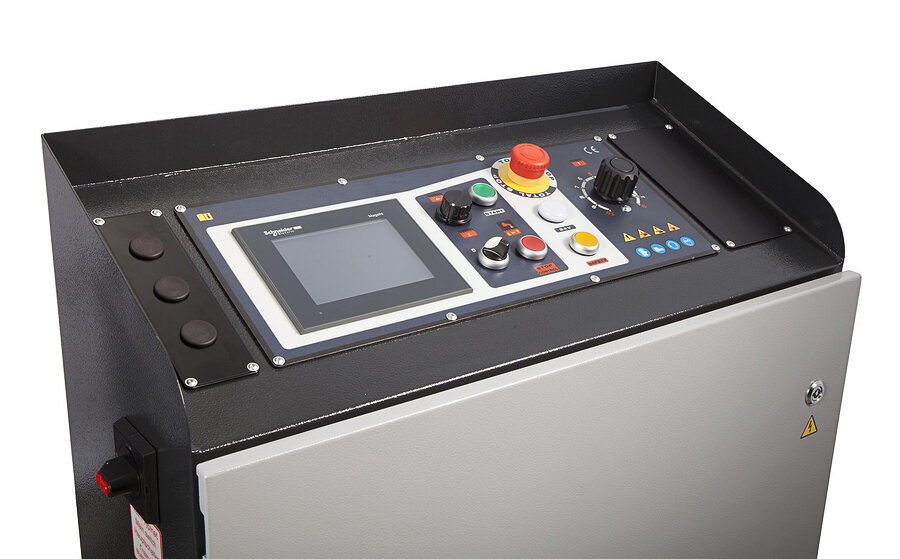

Upravljačka jedinica sa 7,5” zaslonom osjetljivim na dodir omogućuje pohranu do 60 programa za automatsko rezanje različitih duljina i količina.

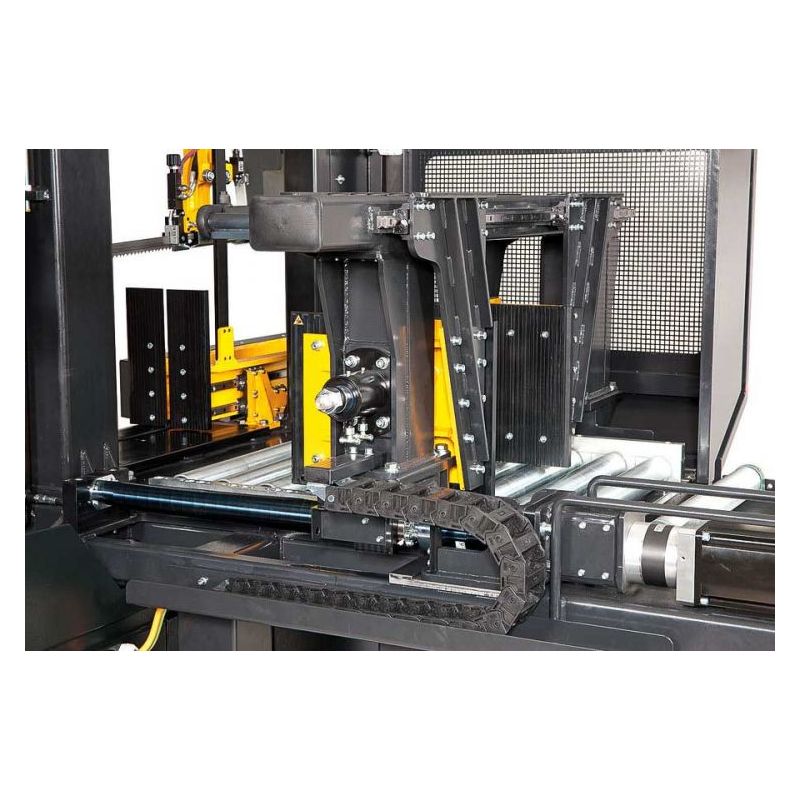

Servo dodavanje materijala

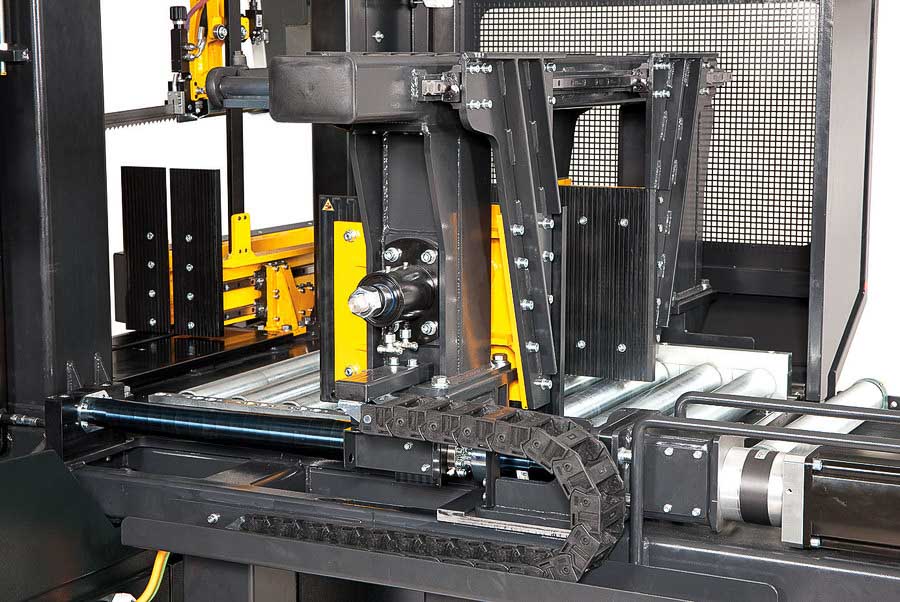

Servo motor s planetarnim prijenosnikom i kugličnim vijkom omogućuje precizno pojedinačno pomicanje materijala do 600 mm.
Promjenjiva brzina lista
Frekvencijski pretvarač omogućuje kontinuirano podešavanje brzine lista u rasponu od 15 do 90 m/min prema vrsti materijala i uvjetima rezanja.

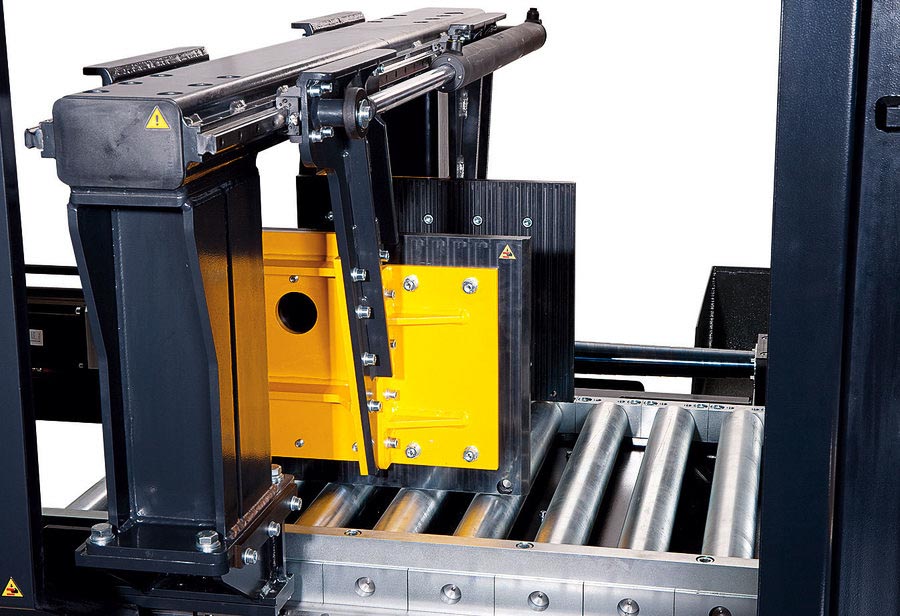

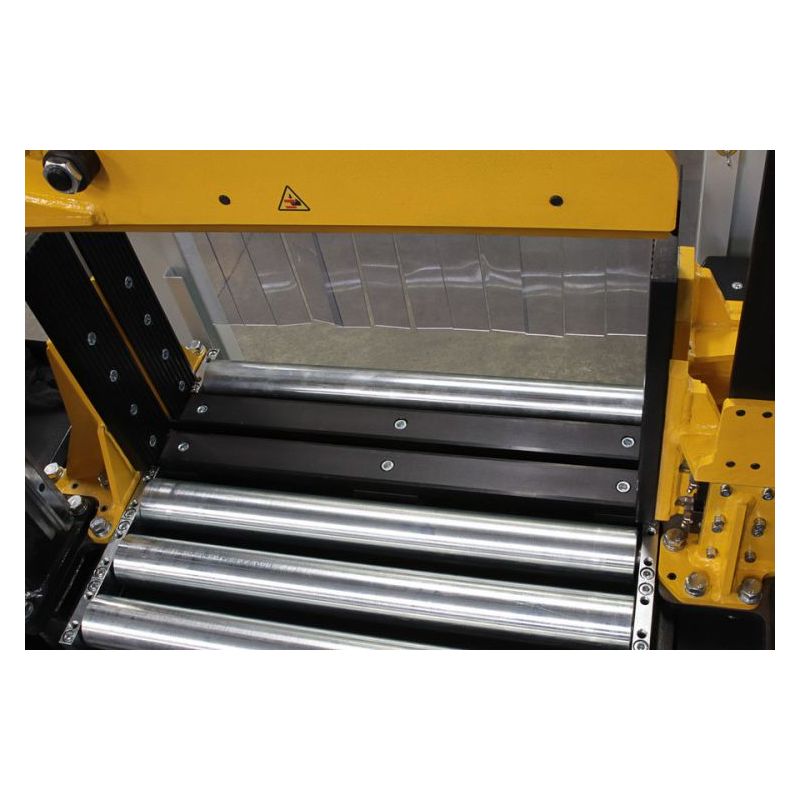

Škripac s dvostrukom čeljušću

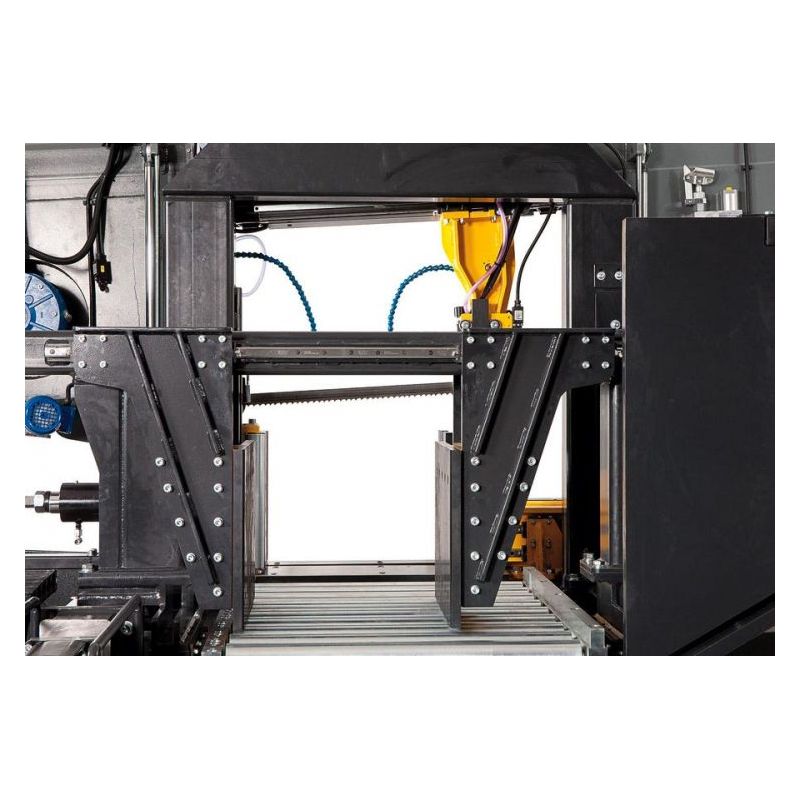

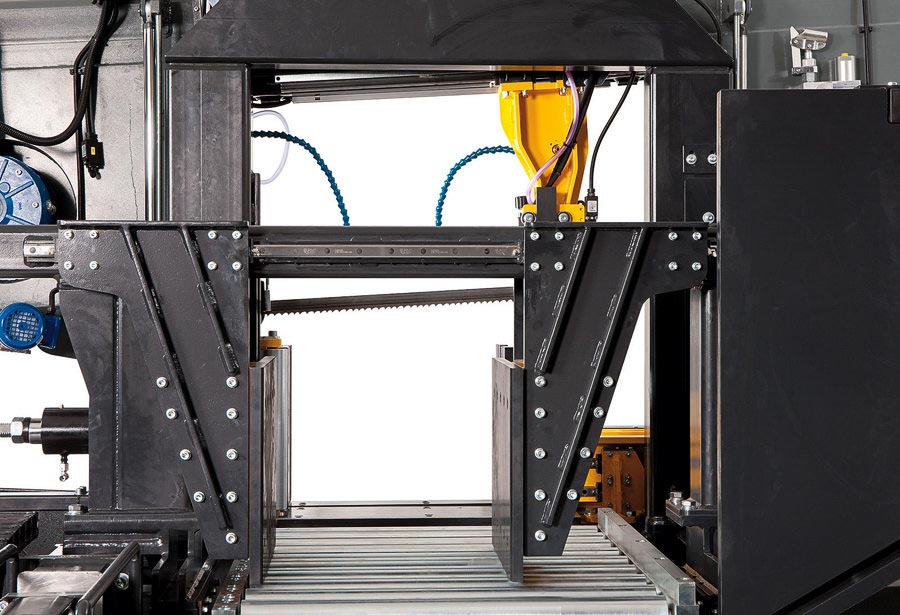

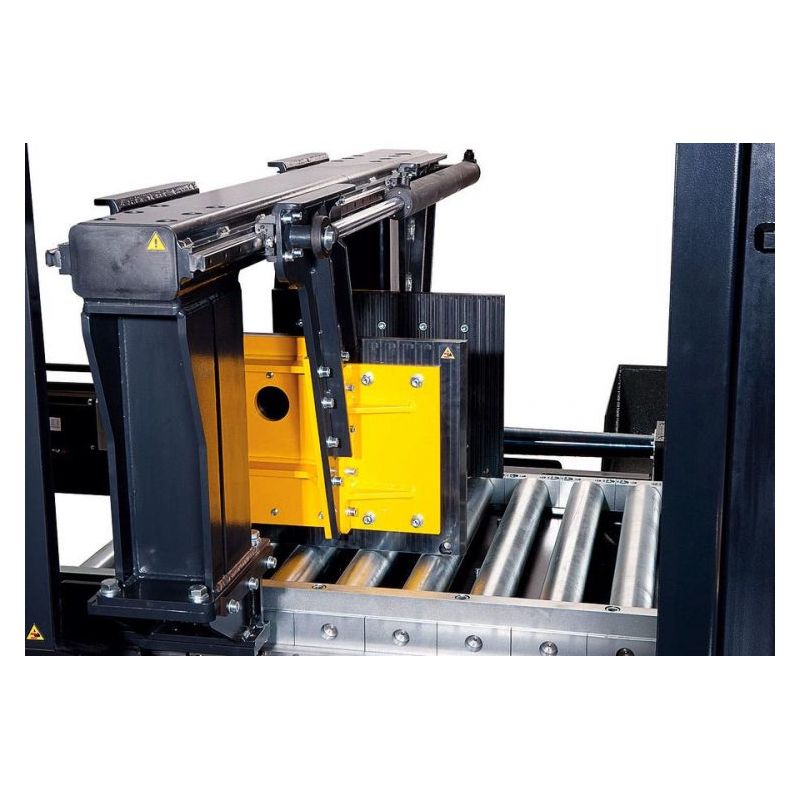

Pomični i fiksni dijelovi škripca kreću se po linearnim vodilicama, a istodobno otvaranje čeljusti olakšava rukovanje vrlo teškim materijalima.
Trostrano vođenje trake
Trostrano vođenje trake od tvrdog metala i radni kotači velikog promjera doprinose preciznosti rezanja i dugom vijeku trajanja lista.
Automatsko vođenje trake
Automatska regulacija pomaka glava za vođenje trake prilagođava njihov položaj materijalu i povećava stabilnost tijekom rezanja.
Učinkovito hlađenje
Sustav hlađenja omogućuje zasebnu regulaciju protoka rashladne tekućine prema svakoj glavi za vođenje lista tračne pile.
Pužni transporter strugotine
Masivna baza stroja ima integrirani pužni transporter za učinkovito i kontinuirano uklanjanje strugotine iz radnog prostora.
LED osvjetljenje radnog prostora
Snažno LED osvjetljenje poboljšava preglednost zone rezanja i olakšava nadzor procesa rada.
Nadzor trake pile
Stroj automatski kontrolira napetost i puknuće lista tračne pile te se u slučaju prekida automatski zaustavlja.
Snažna hidraulika
Hidraulična jedinica snage 1 kW omogućuje regulaciju pritiska škripca i stabilan rad steznih i upravljačkih funkcija stroja.
