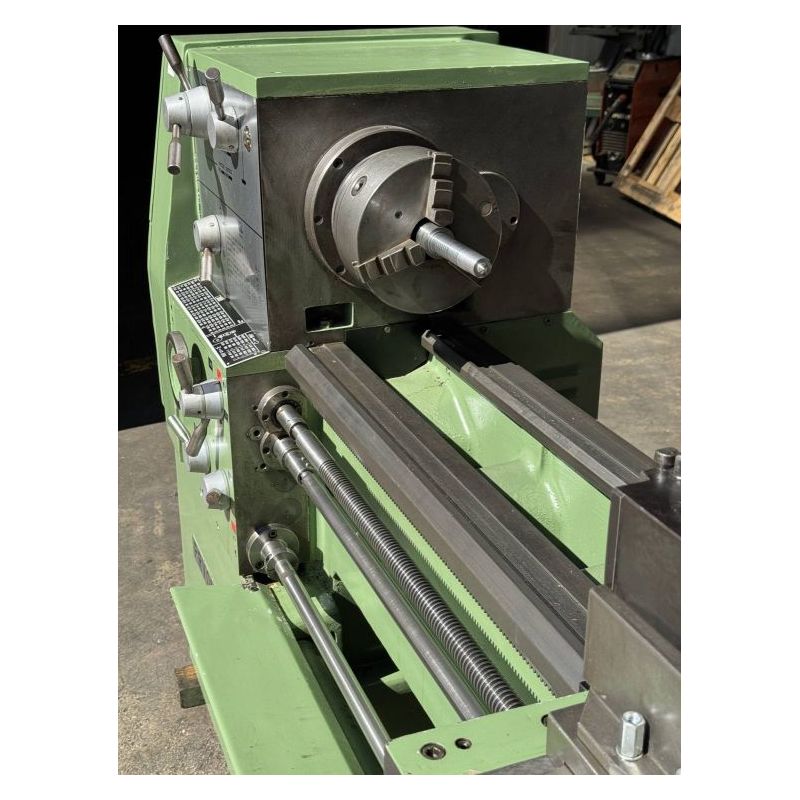

Tokarski stroj

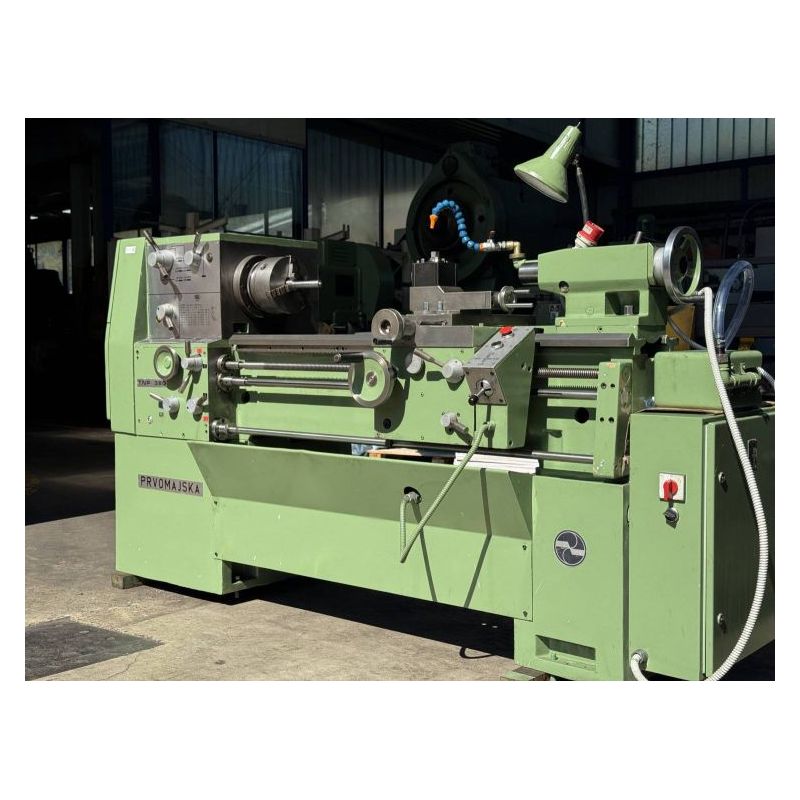

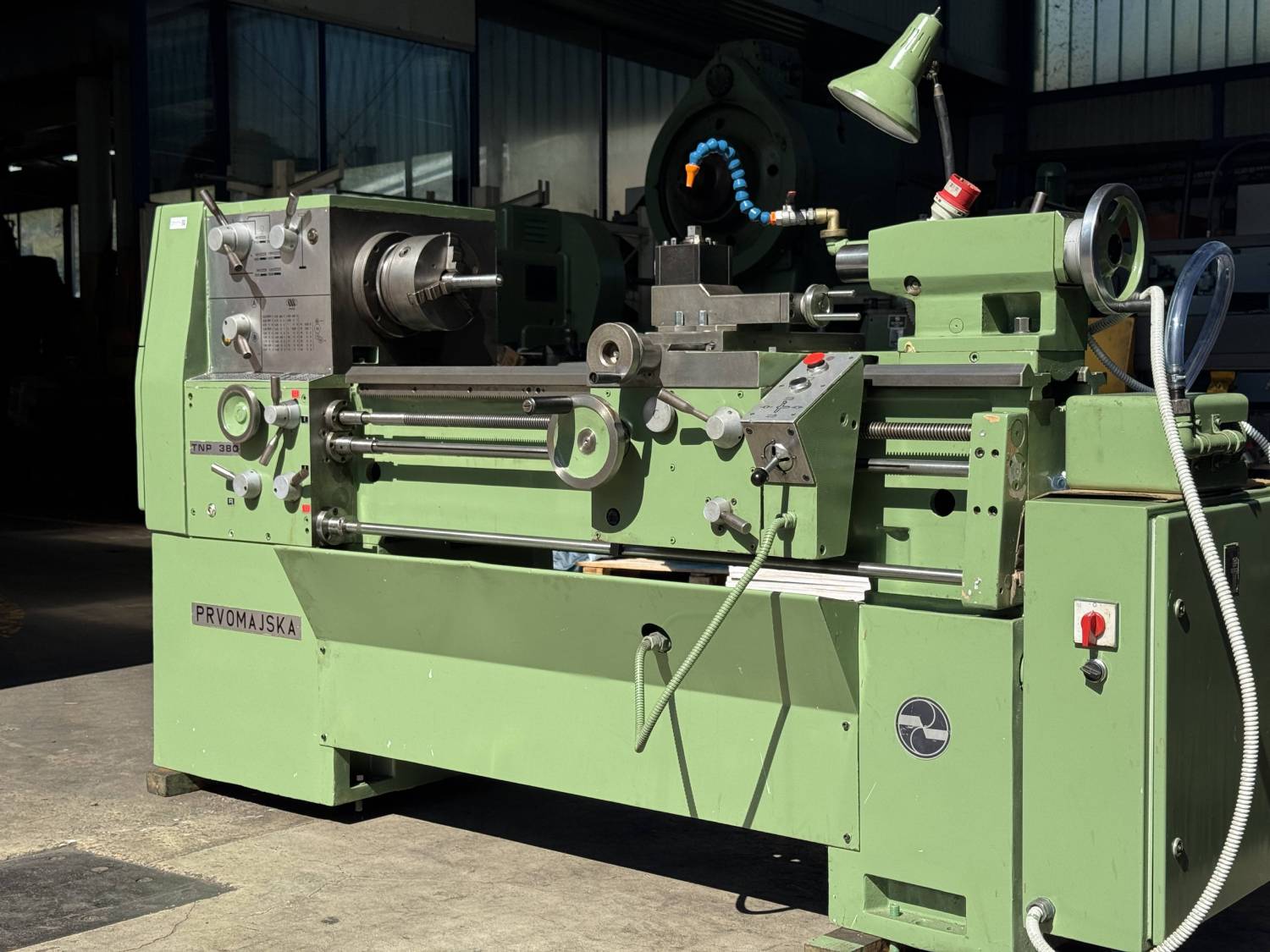

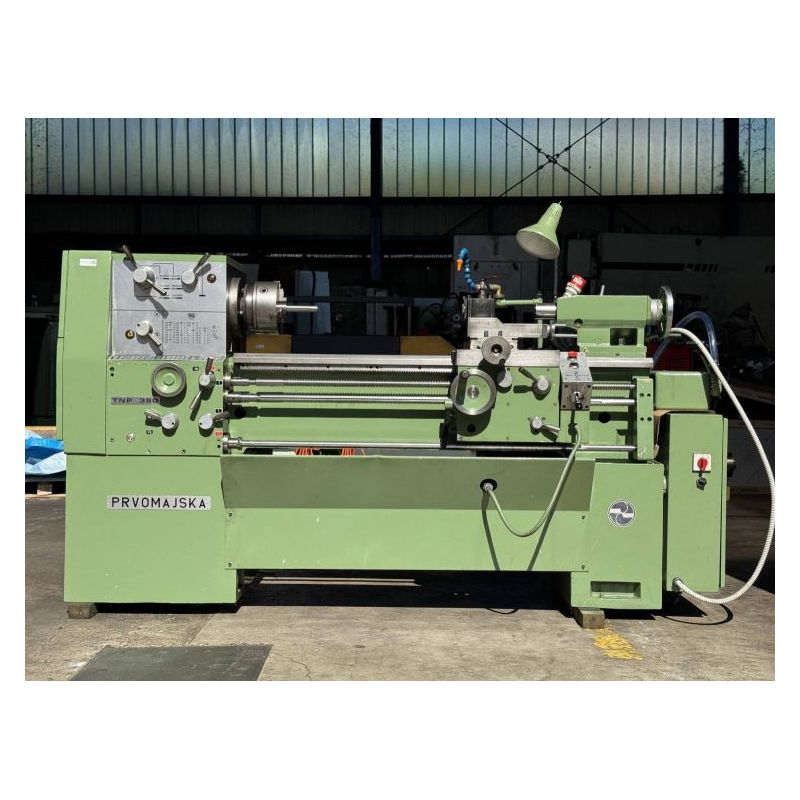

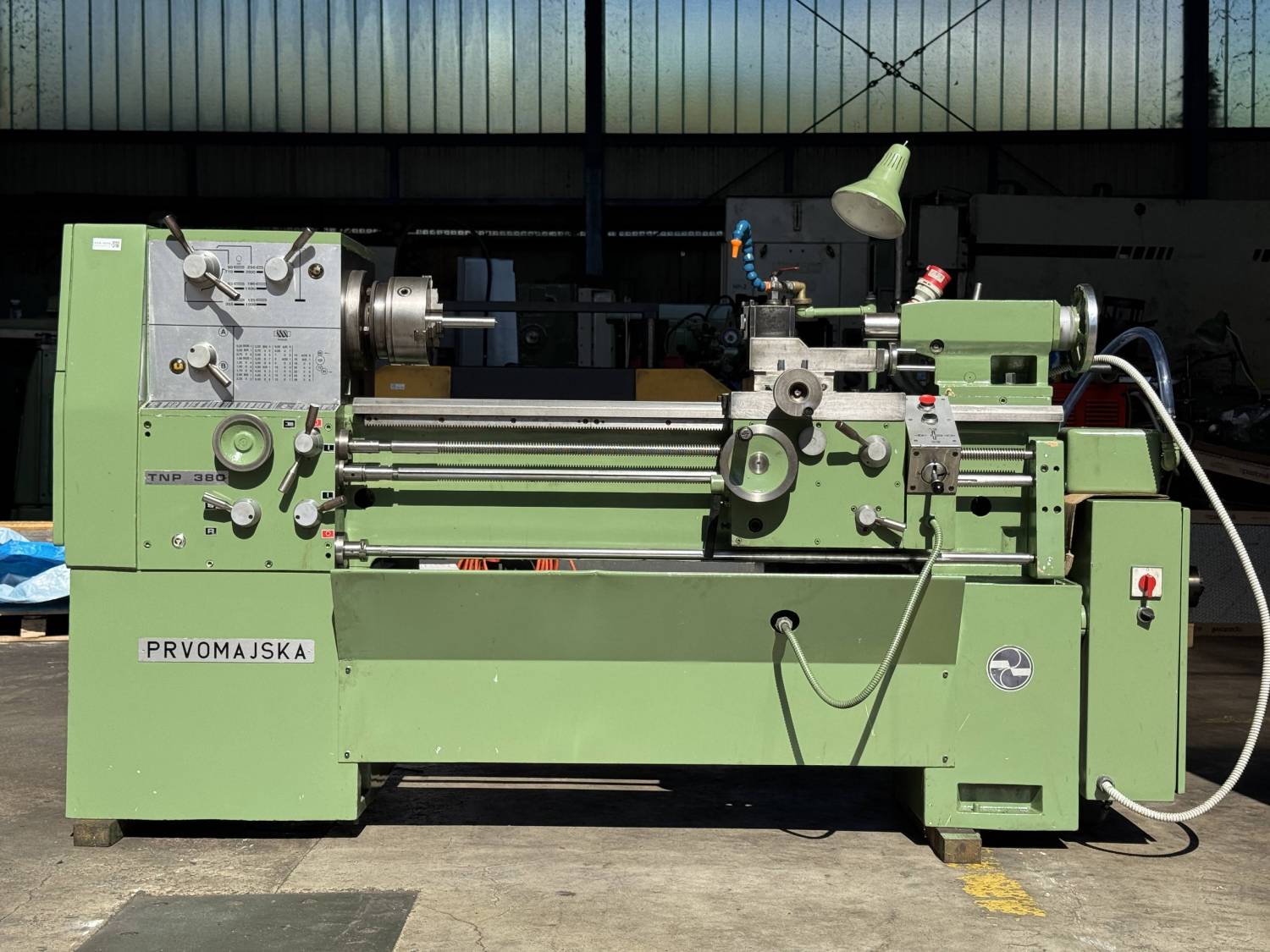

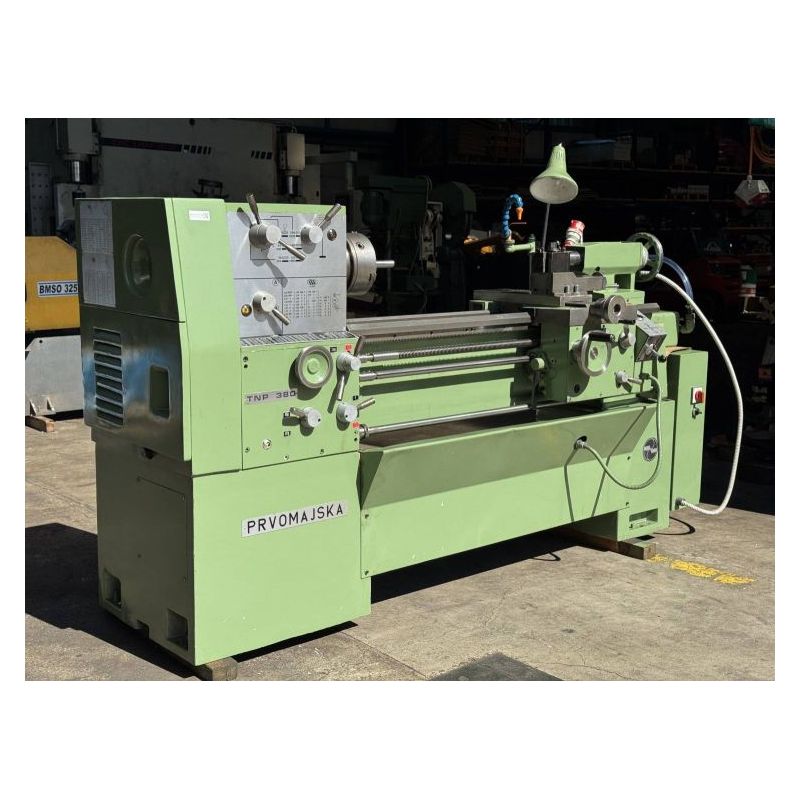

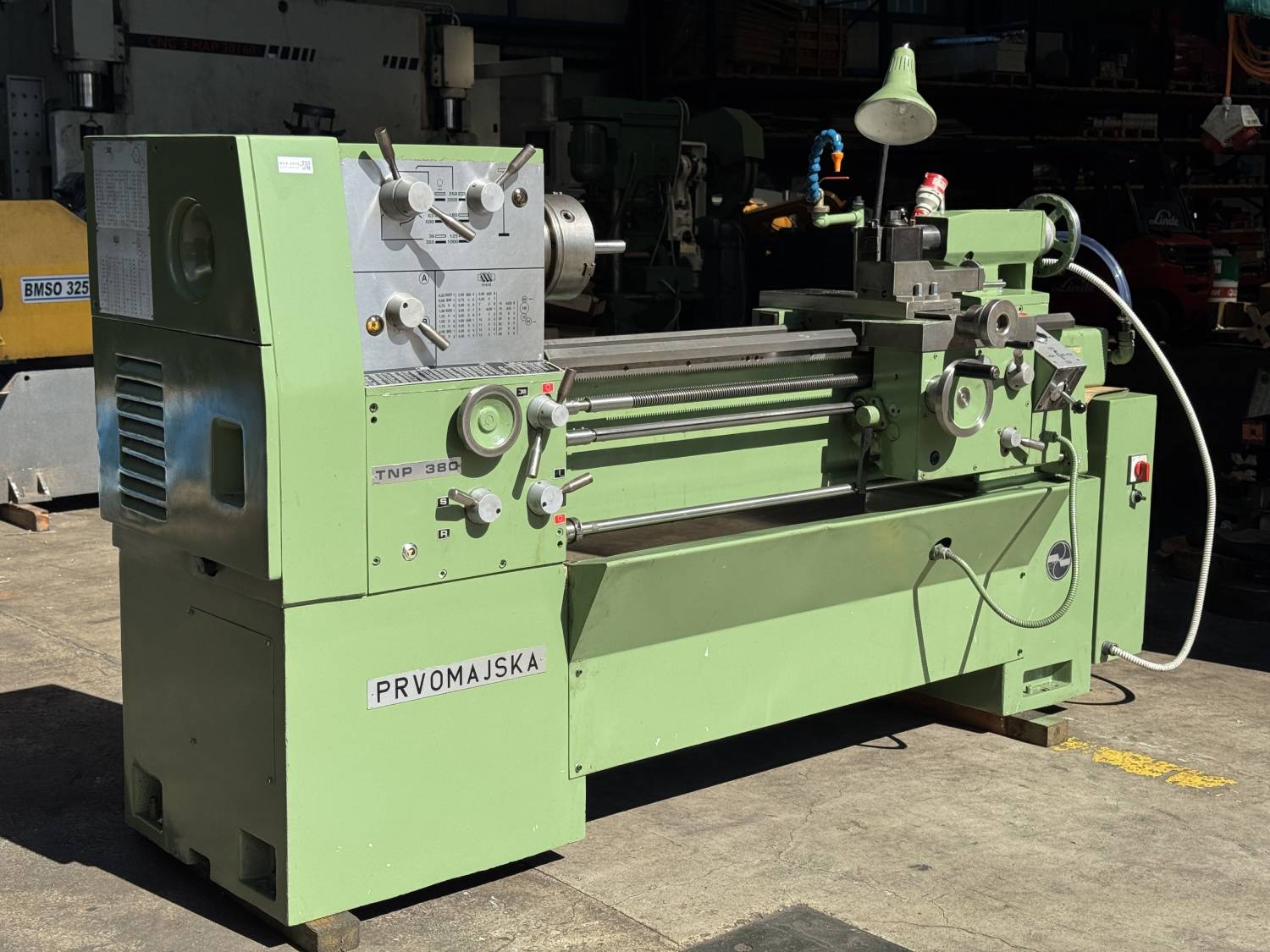

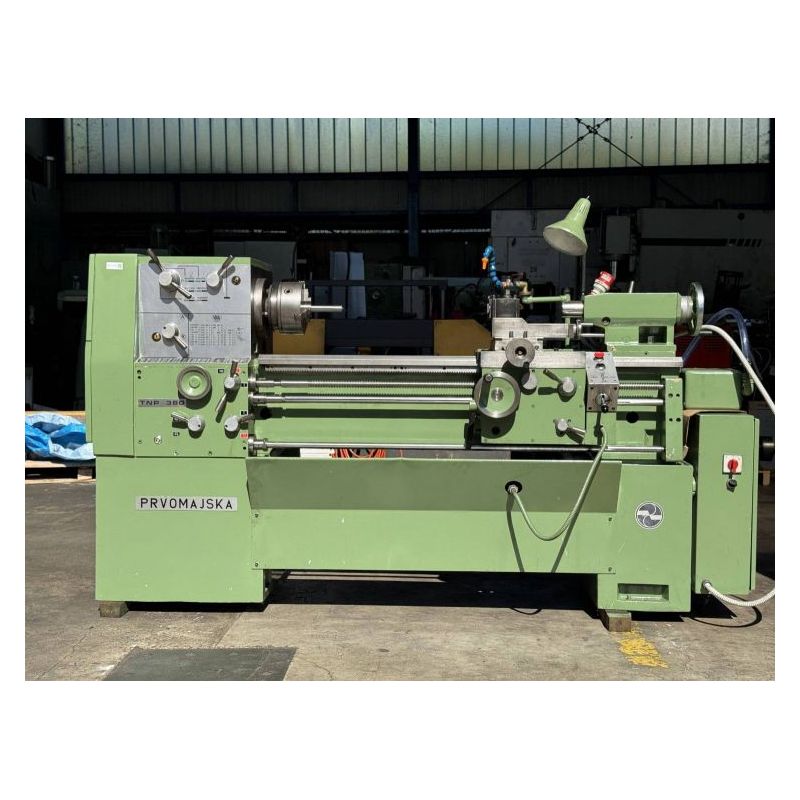

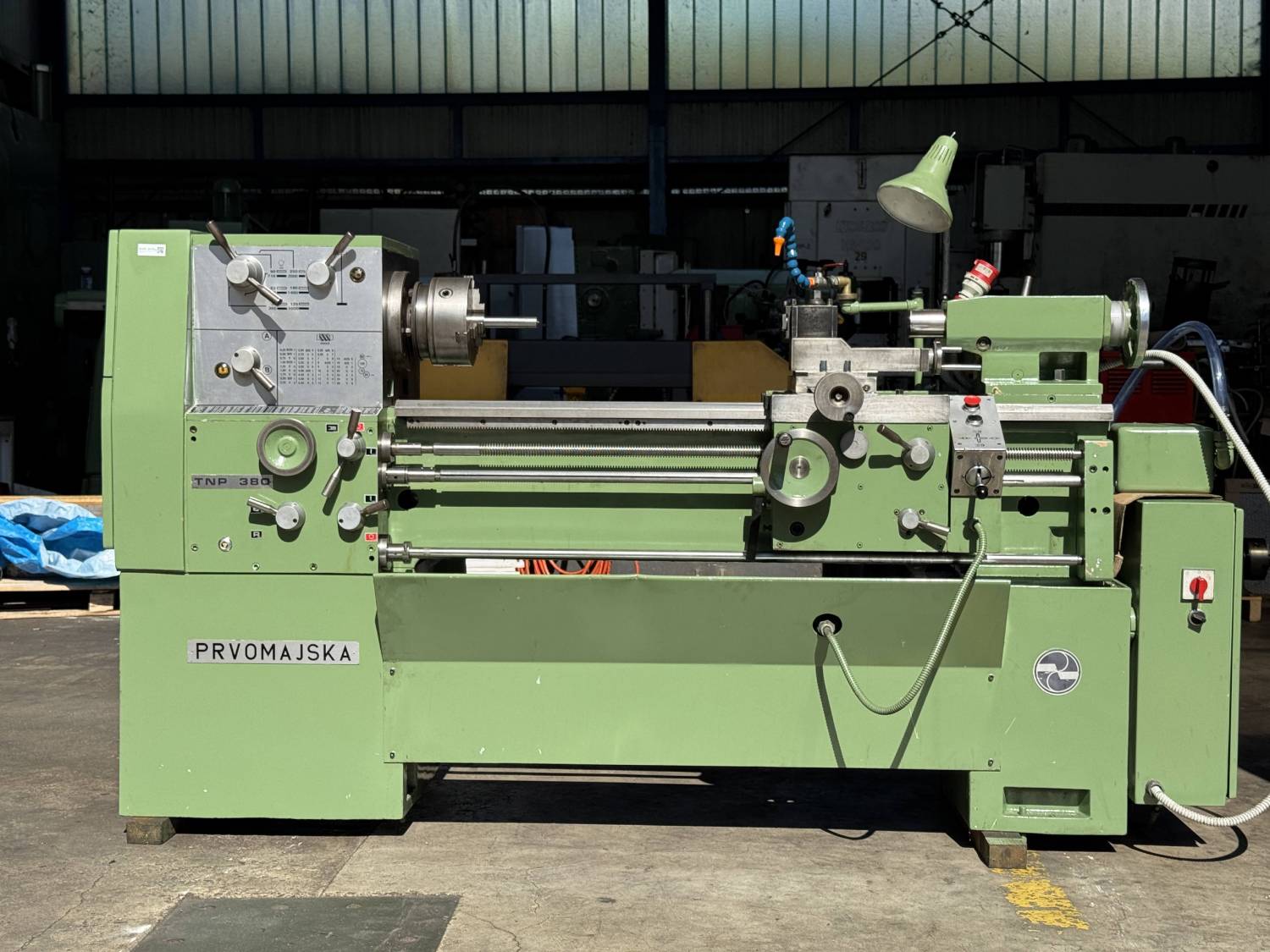

Tokarski stroj TNP 380x1000

TNP 380x1000 tokarski je stroj s promjerom vrtnje nad posteljom od 380 mm i razmakom između šiljaka od 1000 mm. Glavno vreteno ima provrt Ø51 mm, a stroj raspolaže s 12 brzina vrtnje glavnog vretena te uzdužnim i poprečnim posmacima. Stroj je servisiran, potuširan te su izvedeni dodatni zahvati na špindlama, maticama i ključnoj ploči.

Ø380 mm

promjer vrtnje nad posteljom

1000 mm

razmak šiljaka

Ø51 mm

provrt glavnog vretena

45–2000 o/min

12 brzina vrtnje glavnog vretena

Osnovni podaci o stroju

Radno područje

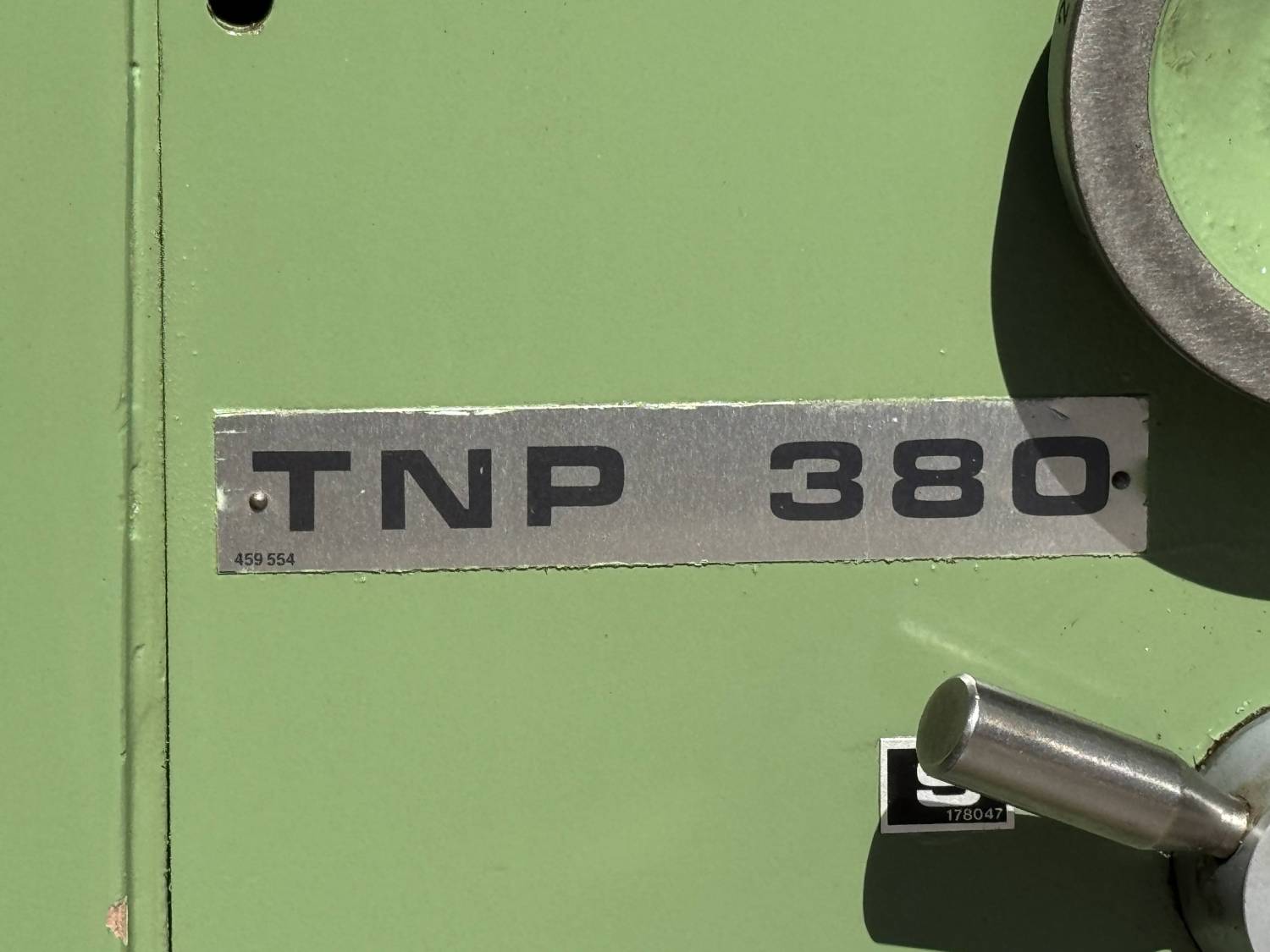

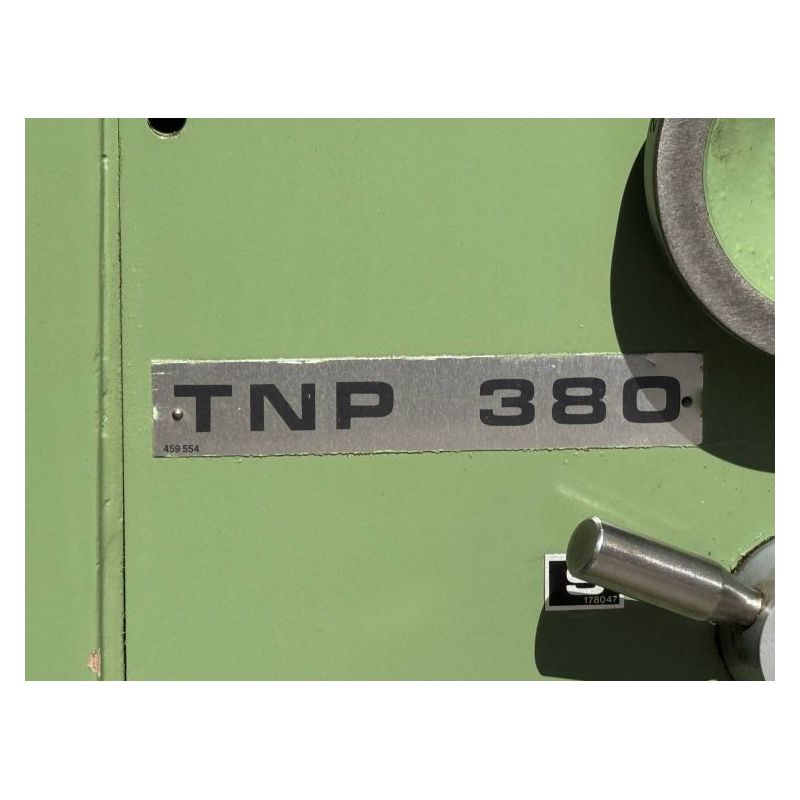

Model: TNP 380
Promjer vrtnje nad posteljom: 380 mm
Promjer vrtnje nad poprečnim suportom: 230 mm
Razmak šiljaka: 1000 mm
Visina šiljaka: 190 mm
Širina postelje: 290 mm

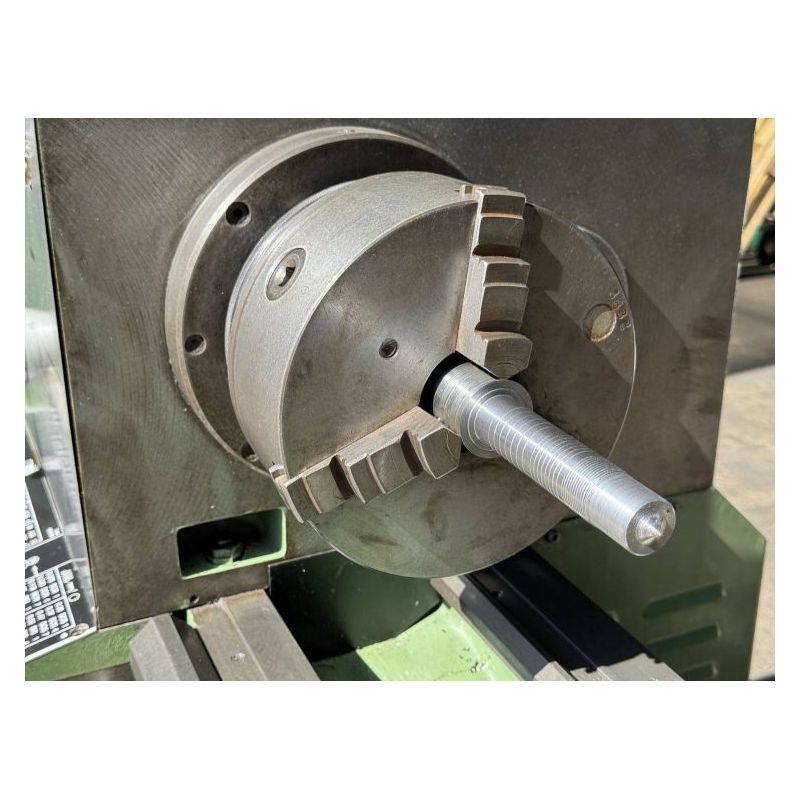

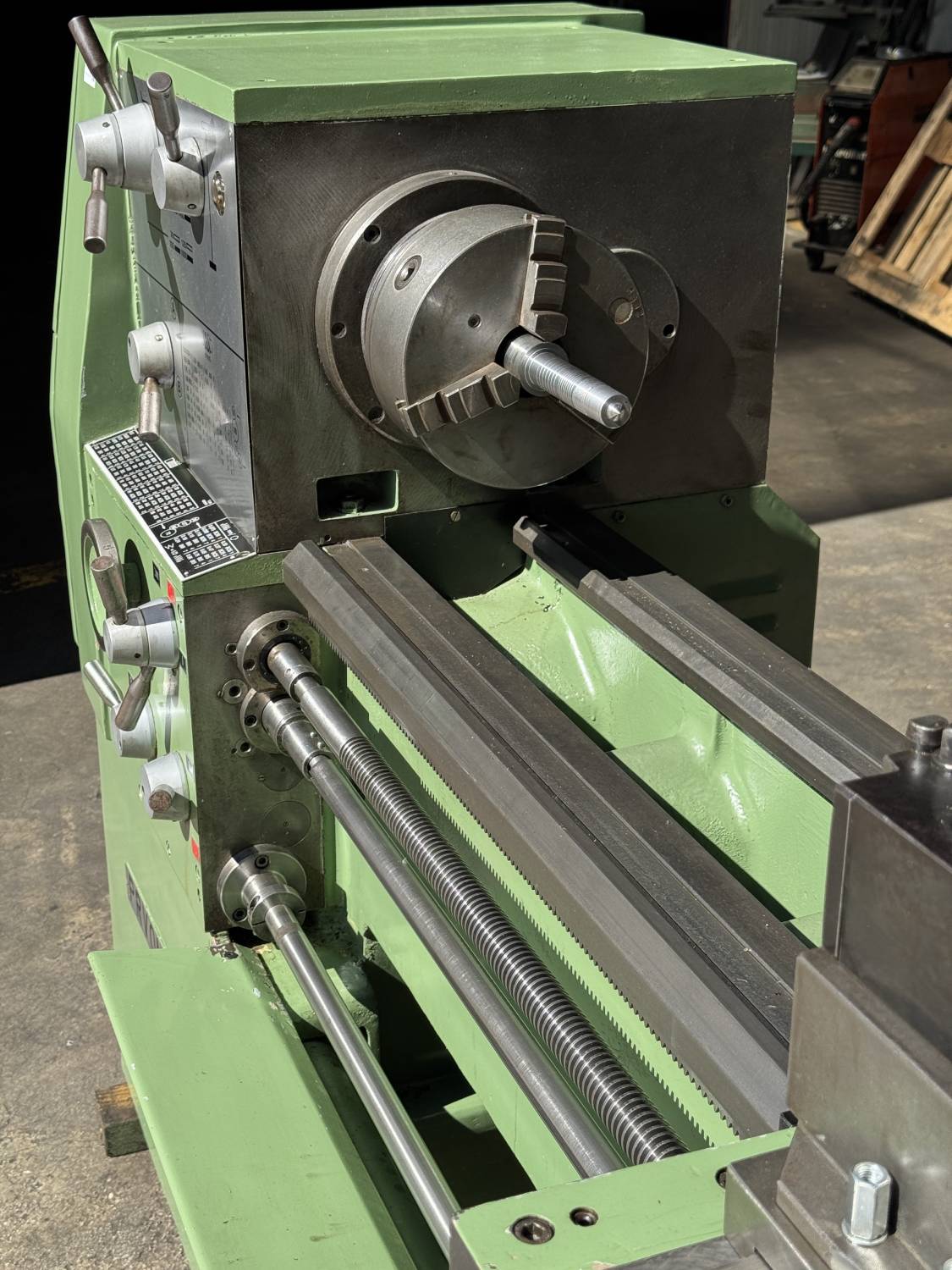

Provrt glavnog vretena: Ø51 mm

Vreteno i suporti

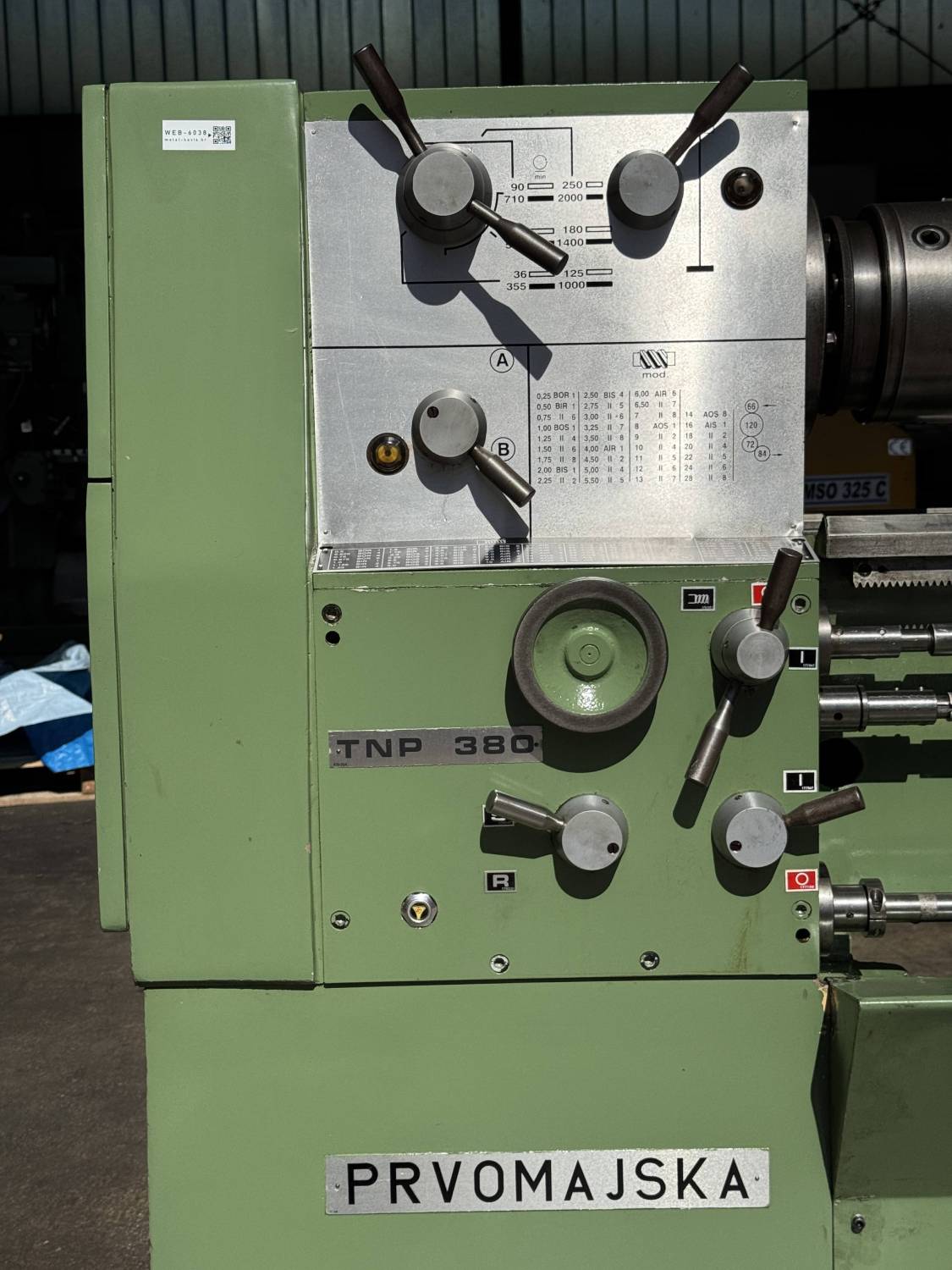

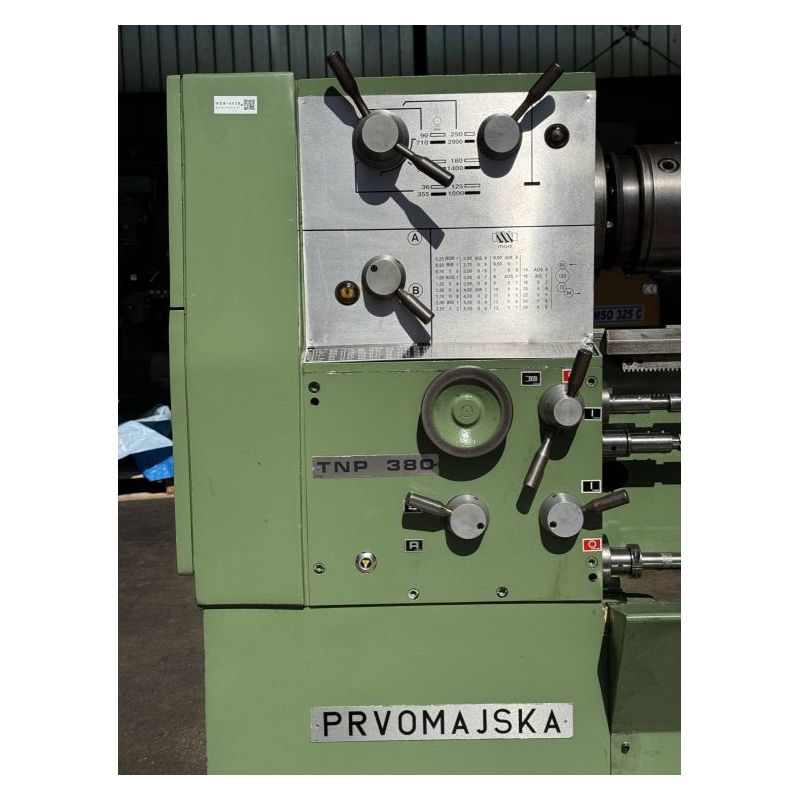

Broj brzina glavnog vretena: 12
Brzine glavnog vretena: 45–2000 (35,5–1600) o/min
Maksimalni okretni moment: 560 Nm

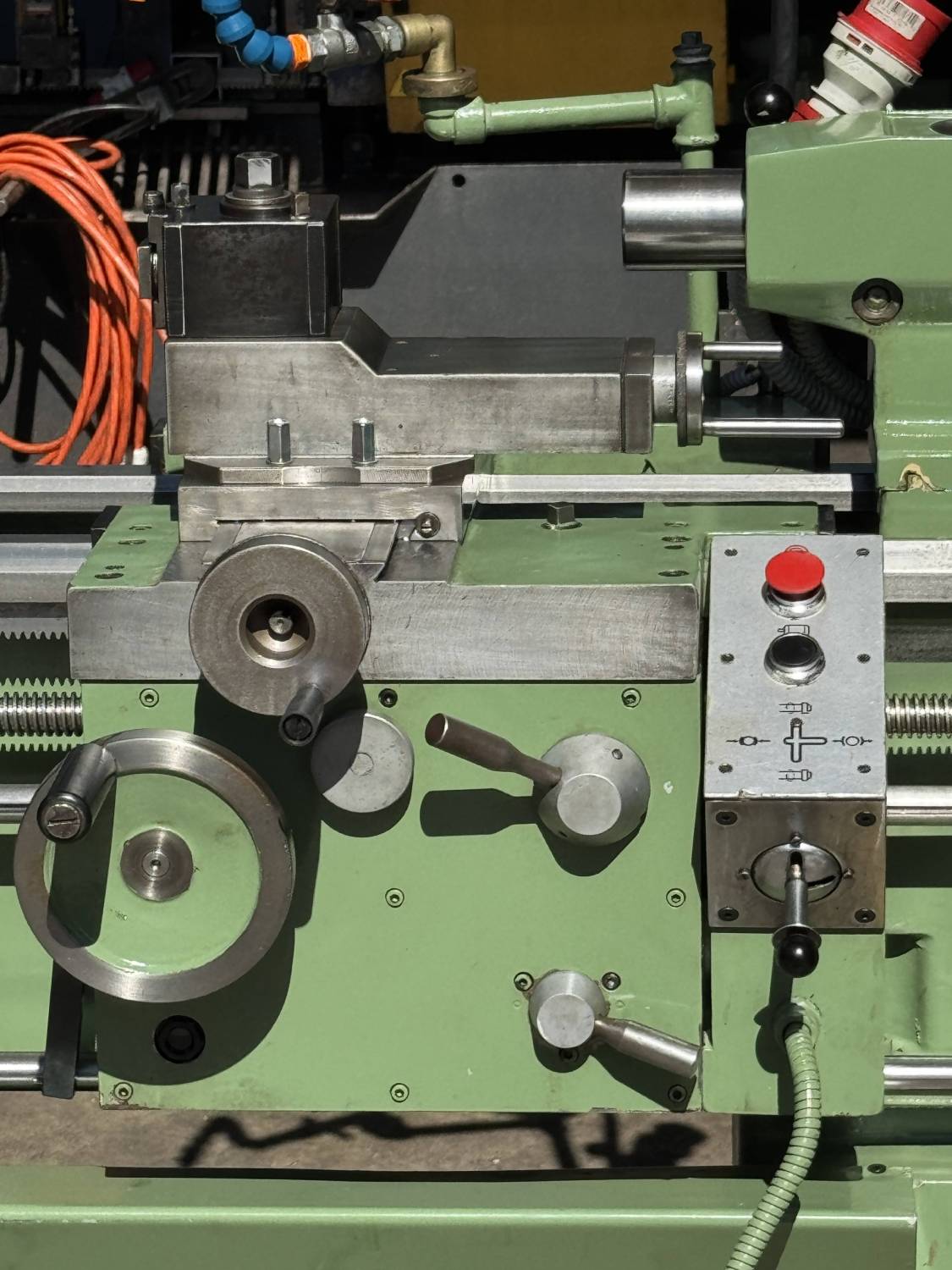

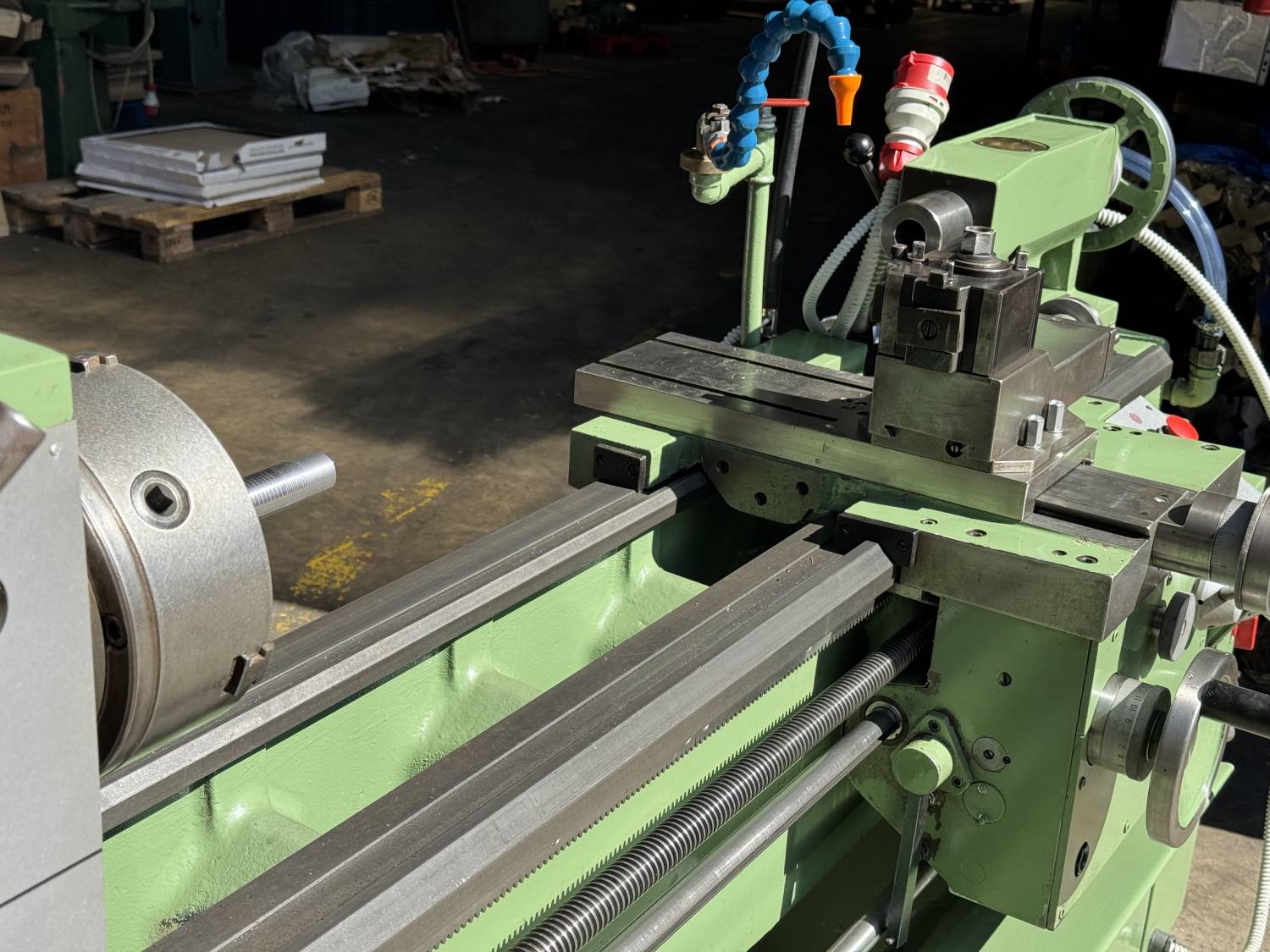

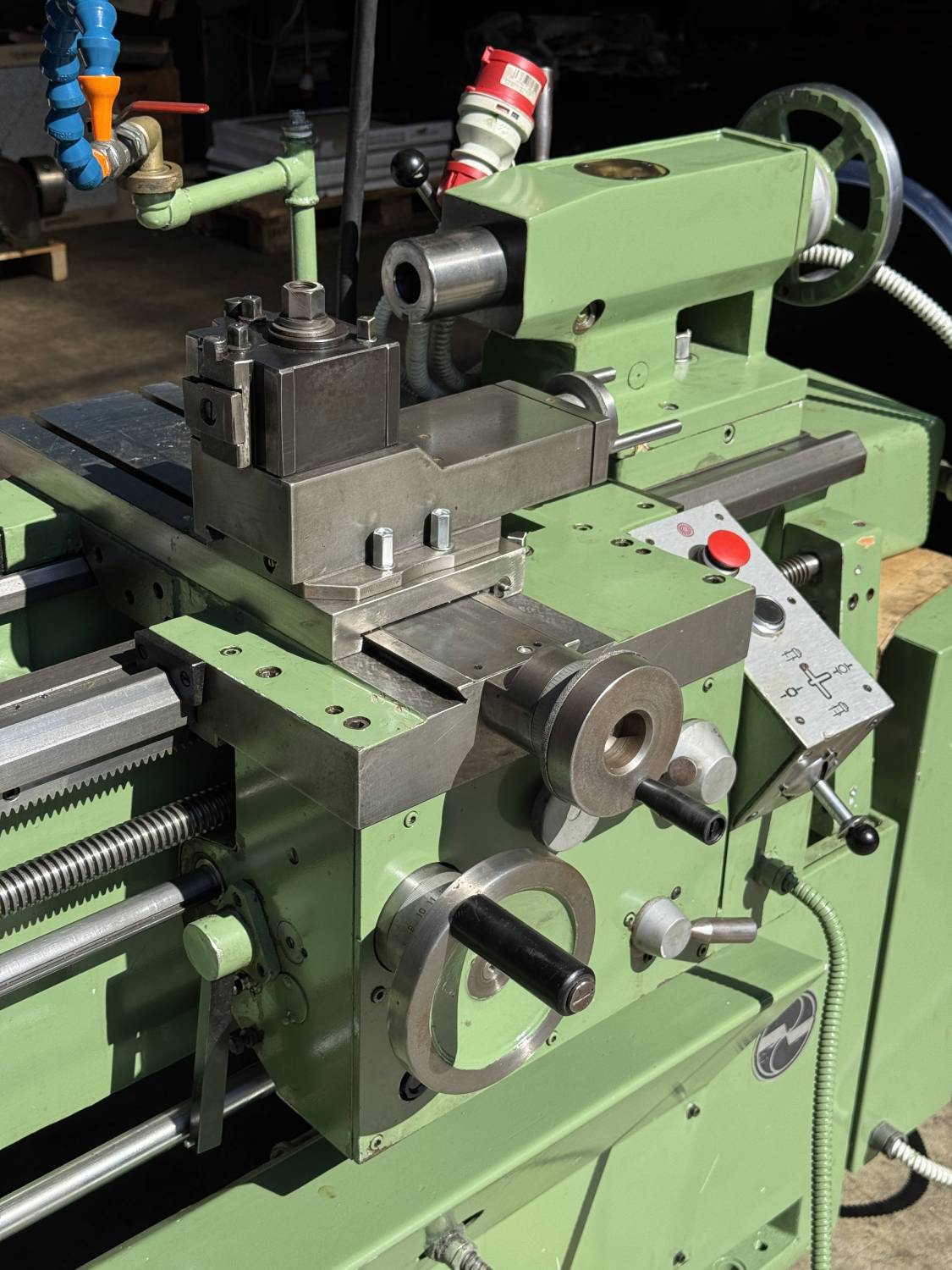

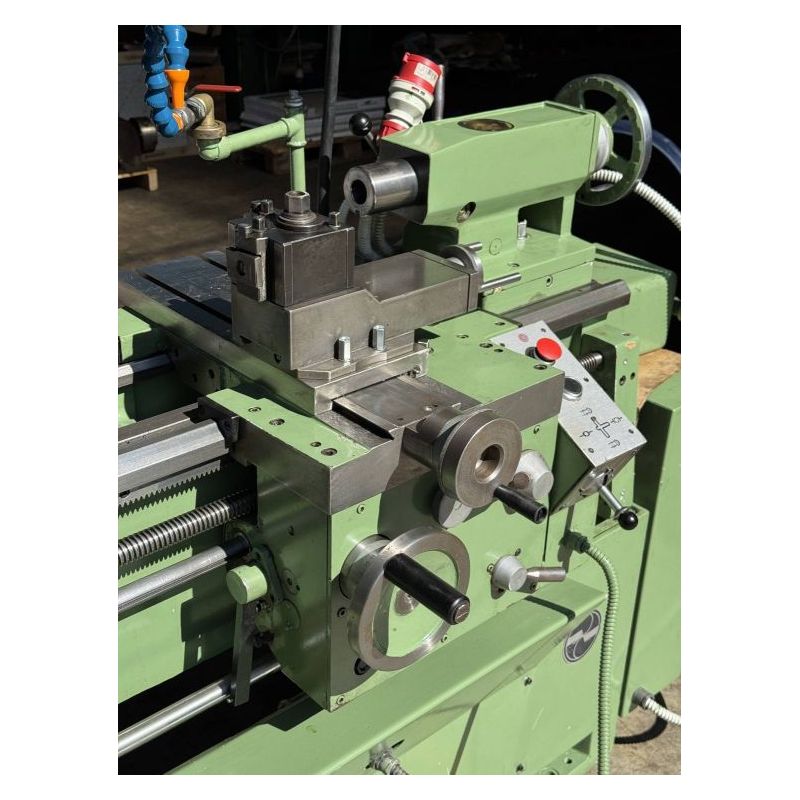

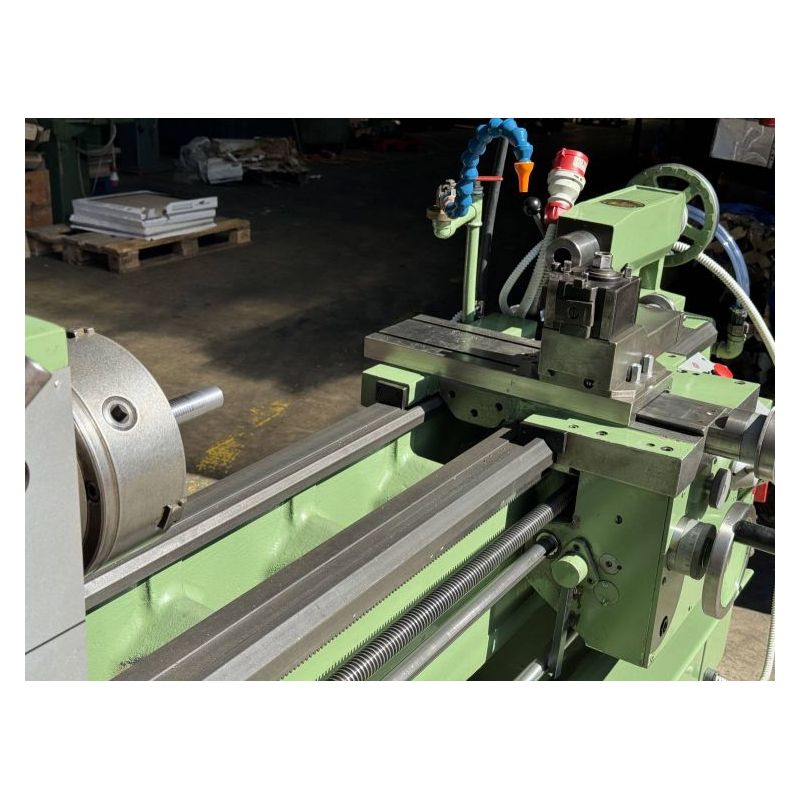

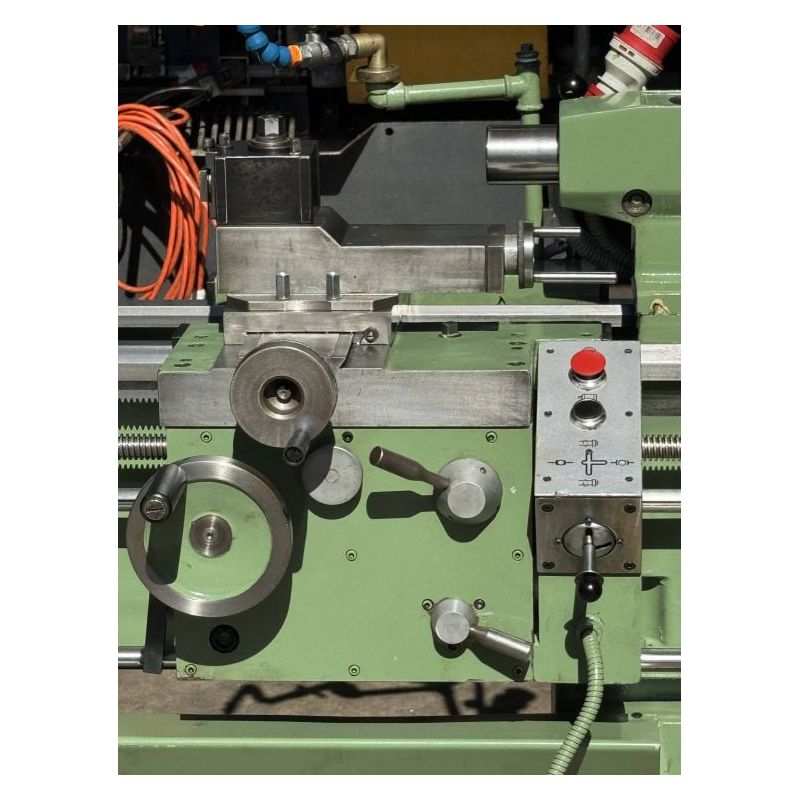

Hod poprečnog suporta: 240 mm

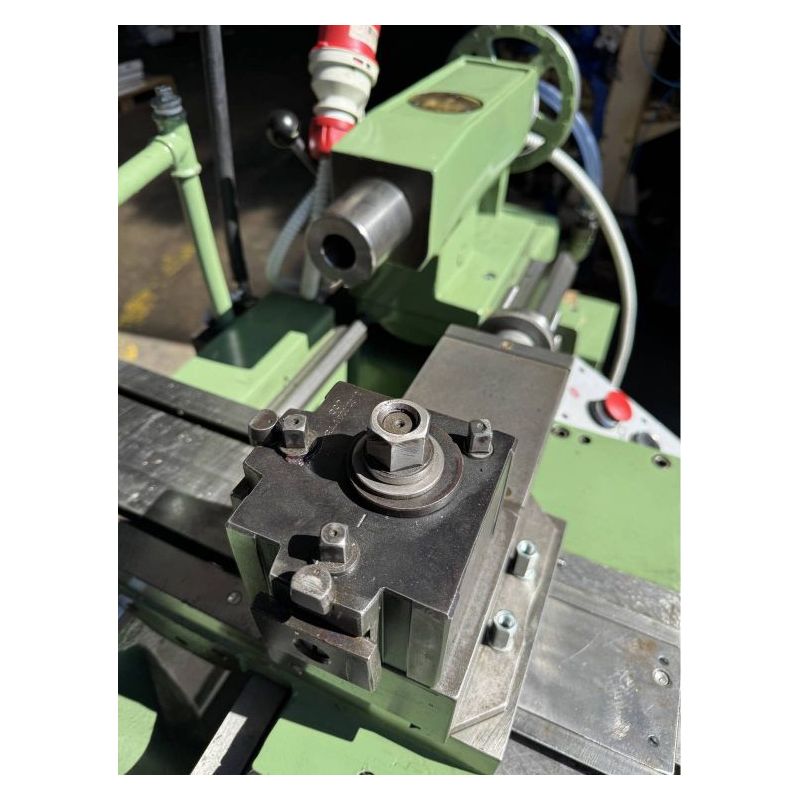

Hod okretnog (križnog) suporta: 120 mm

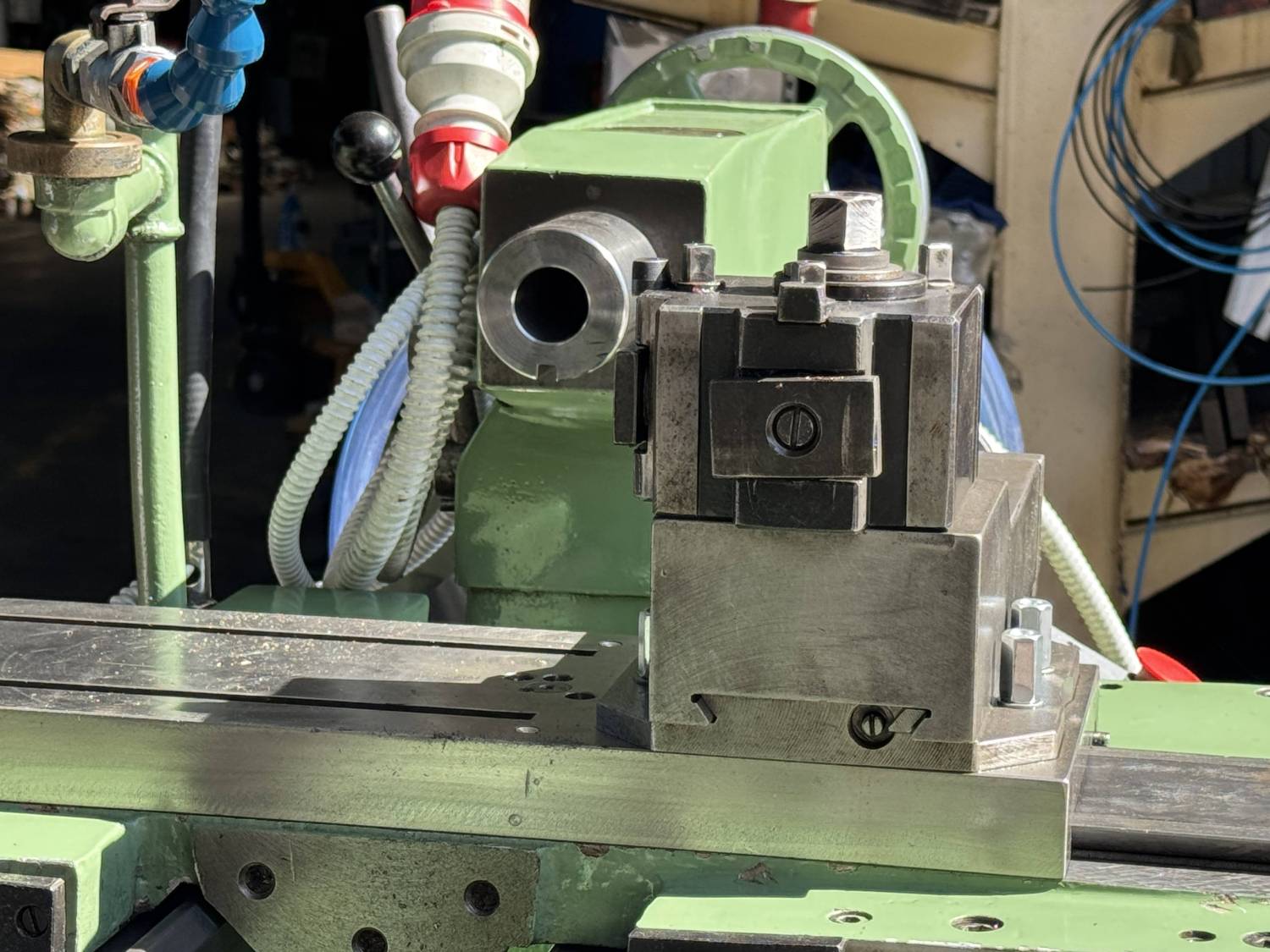

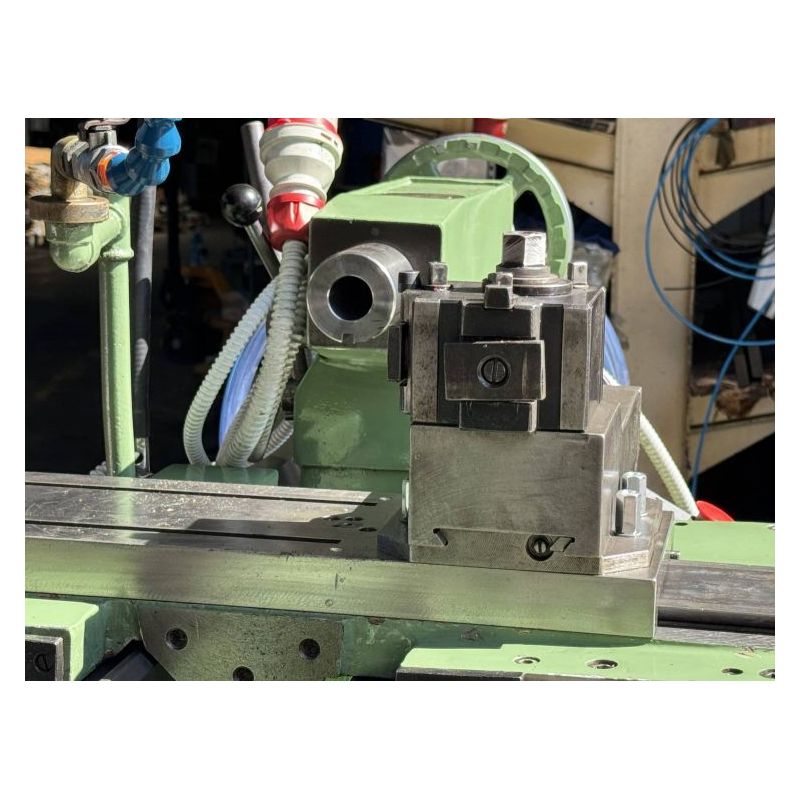

Pomak pinole jahača: 160 mm
Promjer pinole jahača: 65 mm

Područje rada i dopuštena masa izratka

Radni kapacitet stroja obuhvaća obradu izratka između šiljaka, na planskoj ploči te između šiljaka uz upotrebu linete.

Karakteristika	Vrijednost
Promjer vrtnje nad posteljom	380 mm
Promjer vrtnje nad poprečnim suportom	230 mm
Razmak šiljaka	1000 mm
Područje rada uređajem za konusno tokarenje	215 mm / ±15°
Dopuštena masa izratka u planskoj ploči	50 kg
Dopuštena masa izratka između šiljaka	160 kg
Dopuštena masa izratka između šiljaka s 1 linetom	200 kg

Tehničke specifikacije

Karakteristika	Vrijednost
Model	TNP 380
Promjer vrtnje nad posteljom	380 mm
Promjer vrtnje nad poprečnim suportom	230 mm
Razmak šiljaka	1000 mm
Područje rada uređajem za konusno tokarenje	215 mm / ±15°
Karakteristični broj okretaja za zupčani prijenos	63 (50) o/min
Maksimalni okretni moment	560 Nm
Broj brzina vrtnje glavnog vretena	12
Brzine vrtnje glavnog vretena	45–2000 (35,5–1600) o/min
Stupnjevanje	φ 1,4
Maksimalni broj okretaja s planskom pločom	710 (560) o/min
Uzdužni posmaci	12 brzina, 0,075–0,95 mm/okr.
Poprečni posmaci	12 brzina, 0,038–0,48 mm/okr.
Visina šiljaka	190 mm
Visina od poprečnog suporta do osi tokarenja	117 mm
Širina postelje	290 mm
Izdanak glavnog vretena	DIN 55022, vel. 6
Unutarnji konus glavnog vretena	Metrički 60
Provrt glavnog vretena	Ø51 mm
Konus šiljka glavnog vretena i jahača	Morse 4
Promjer glavnog vretena u prednjem ležaju	80 mm
Pomak pinole jahača	160 mm
Promjer pinole jahača	65 mm
Hod poprečnog suporta	240 mm
Hod okretnog (križnog) suporta	120 mm

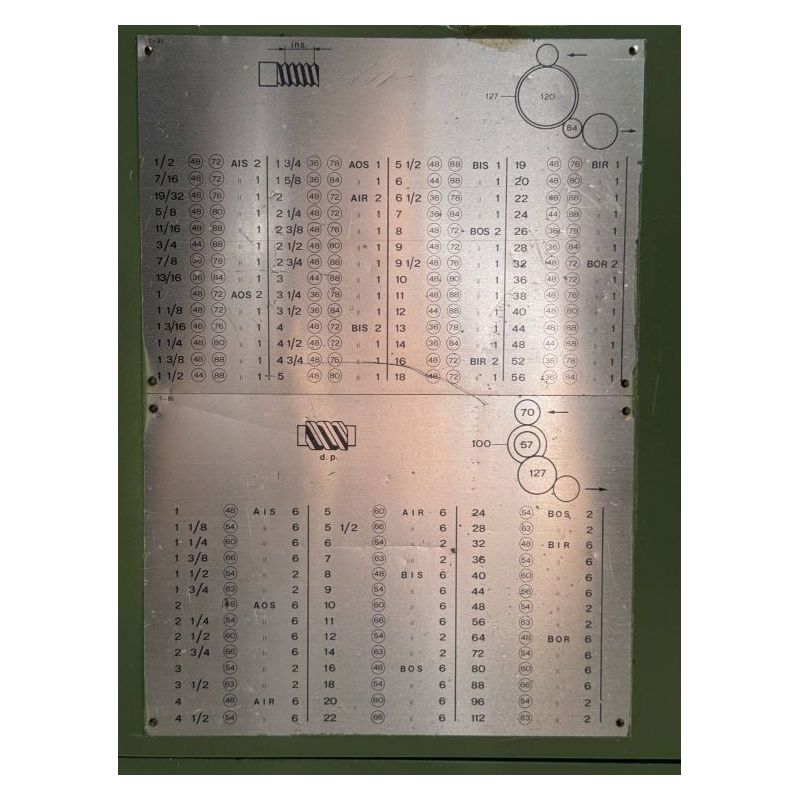

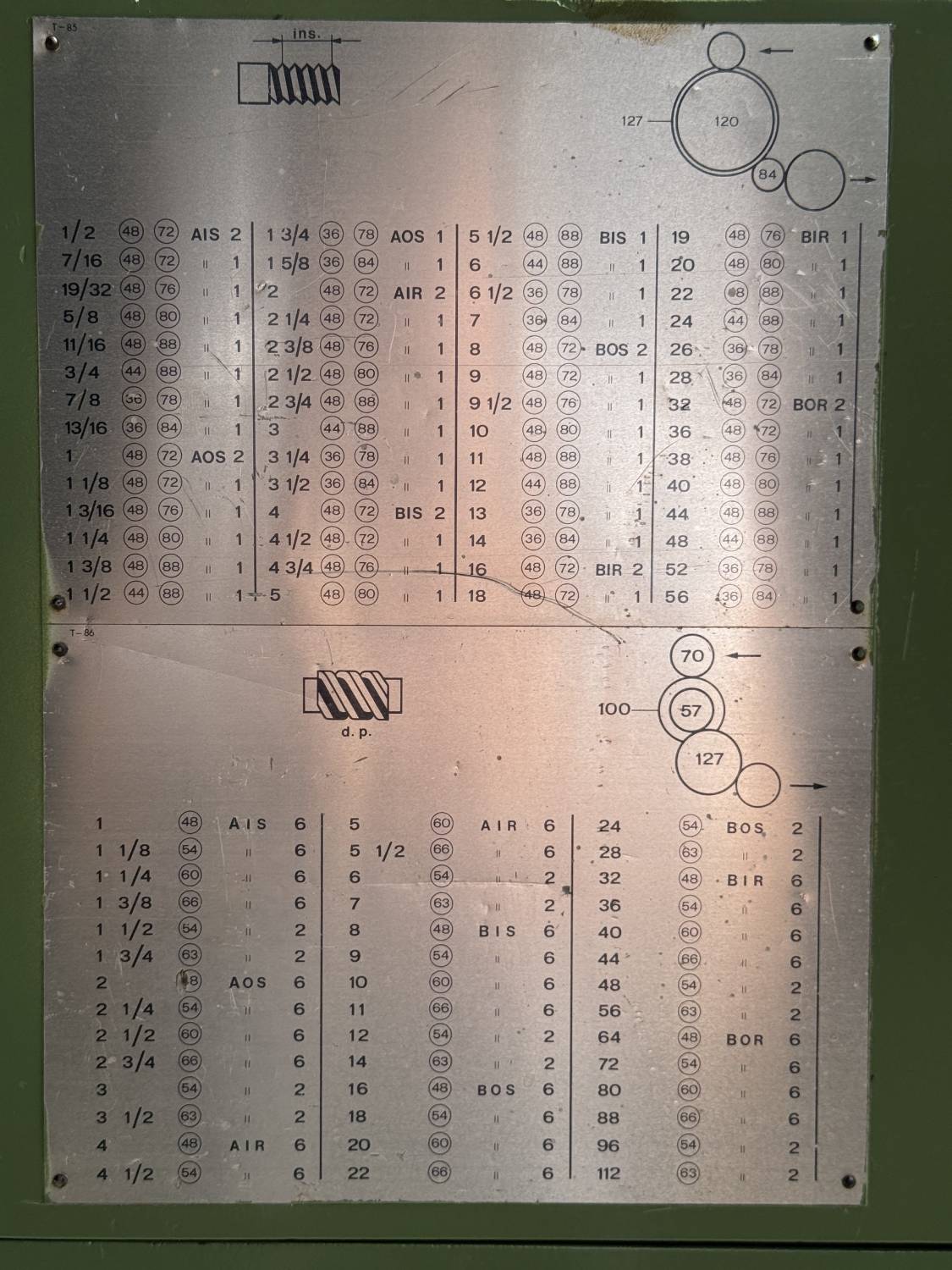

Uspon navojnog vretena – metrički	6 mm
Uspon navojnog vretena – colski	1/4 in
Promjer navojnog vretena	28 mm

Stanje stroja

Servis i obnova

Stanje: servisiran
Stroj: potuširan
Špindle: promijenjene
Matice: nove

Dodatni radovi

Ključna ploča: obnovljena
Ostalo: izvedeni i drugi servisni zahvati

Glavne karakteristike

380

Promjer vrtnje Ø380 mm

Maksimalni promjer vrtnje nad posteljom iznosi 380 mm, dok promjer vrtnje nad poprečnim suportom iznosi 230 mm.

1000

Razmak šiljaka 1000 mm

Razmak između šiljaka iznosi 1000 mm, uz visinu šiljaka od 190 mm.

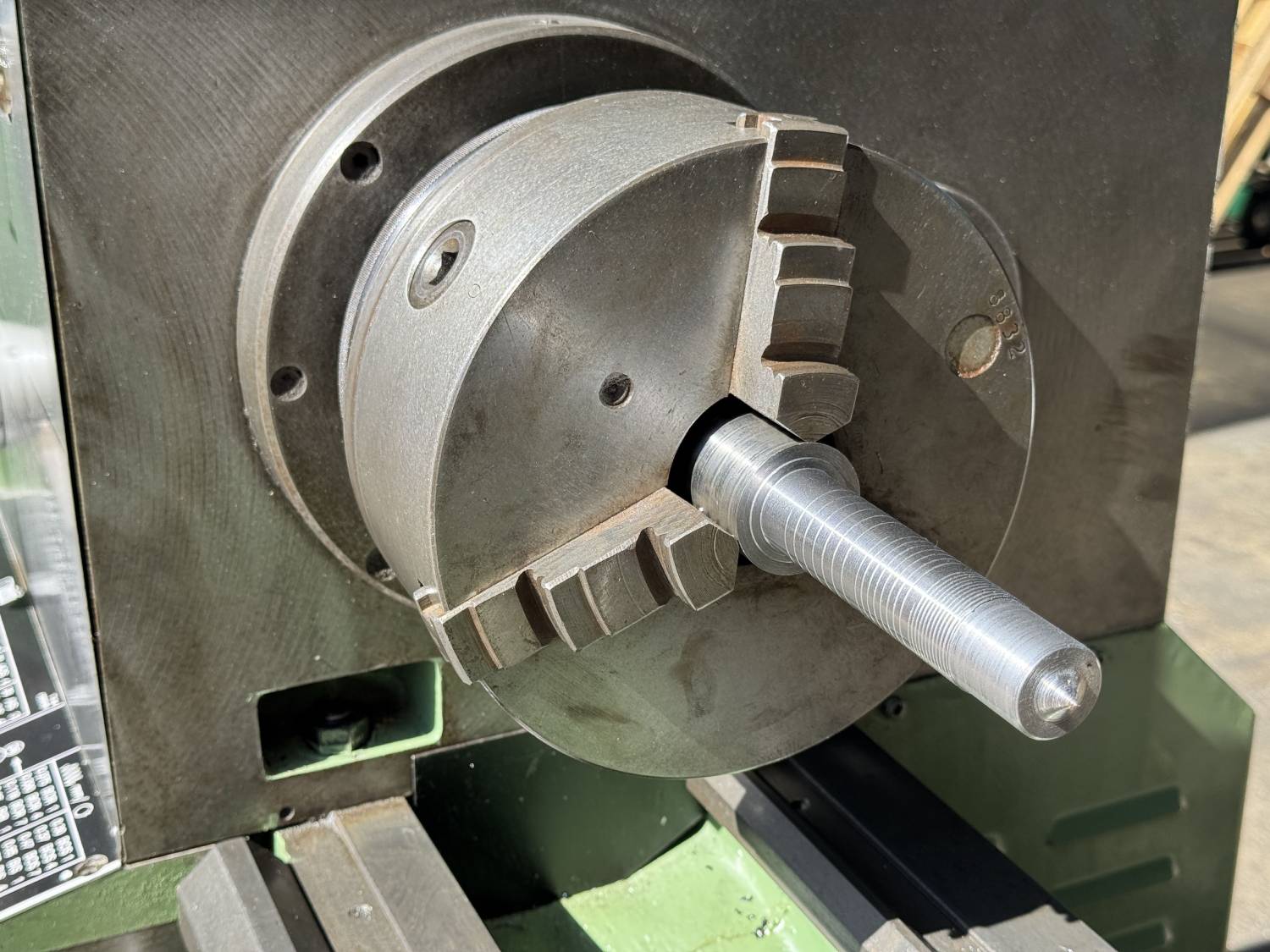

Provrt vretena Ø51 mm

Glavno vreteno ima provrt Ø51 mm i unutarnji konus Metrički 60.

12 brzina vretena

Glavno vreteno raspolaže s 12 brzina vrtnje u rasponu 45–2000 (35,5–1600) o/min.

560

Okretni moment 560 Nm

Maksimalni okretni moment glavnog vretena iznosi 560 Nm.

200

Izradak do 200 kg

Dopuštena masa izratka između šiljaka s jednom linetom iznosi do 200 kg.
