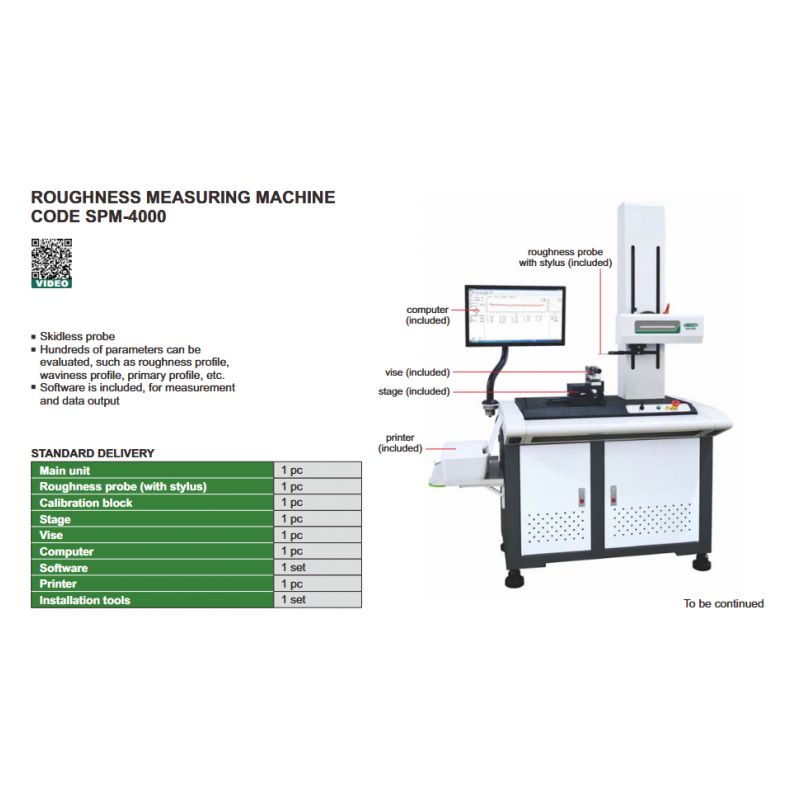

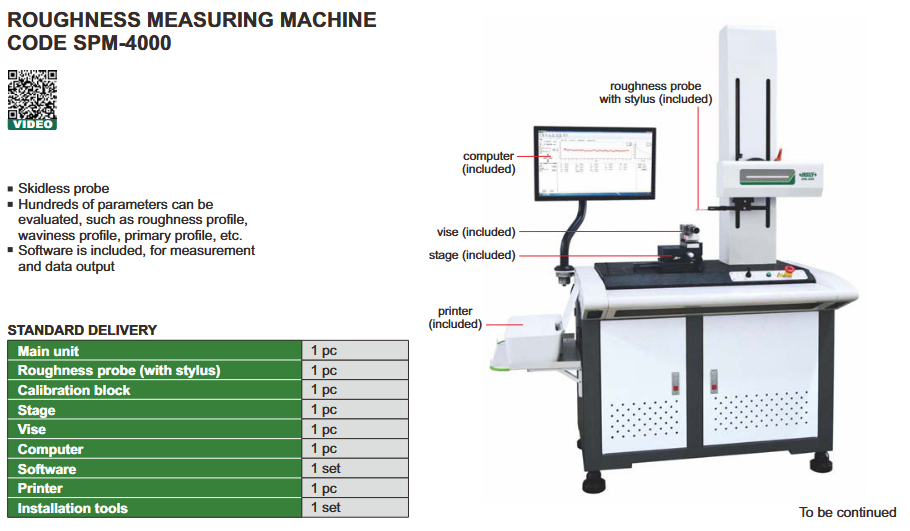

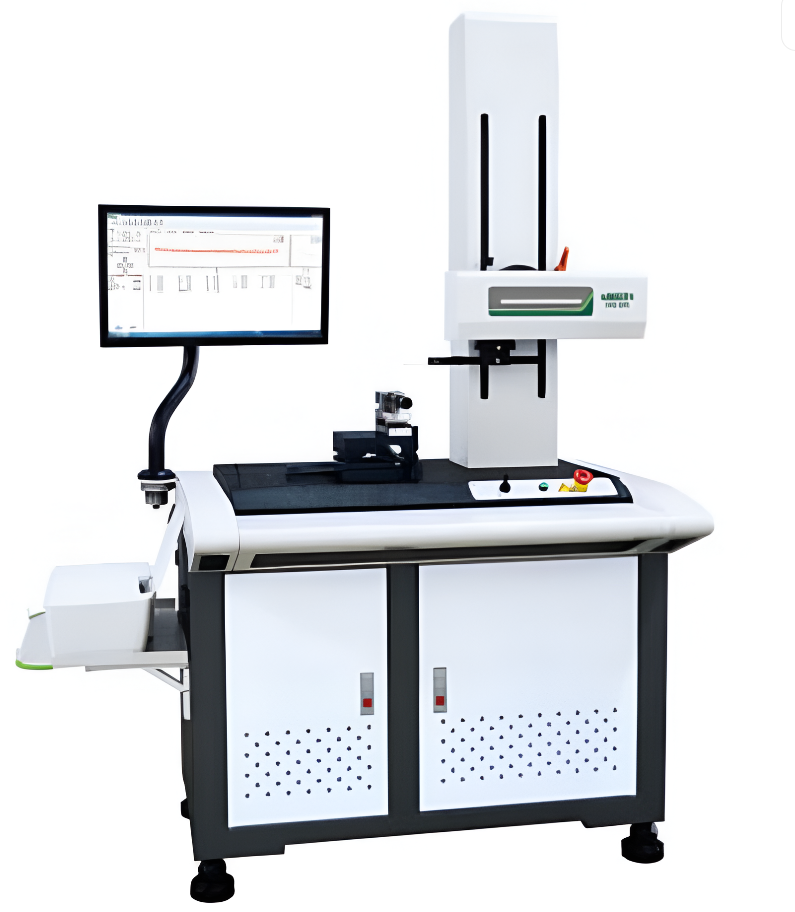

Stanica za mjerenje hrapavosti SPM-4000, Insize

Stanica za mjerenje hrapavosti SPM-4000, Insize

• Sonda bez proklizavanja
• Moguća evaluacija stotina parametara, uključujući: profil hrapavosti, profil valovitosti, primarni profil itd.
• Uključen softver za mjerenje i izvoz podataka

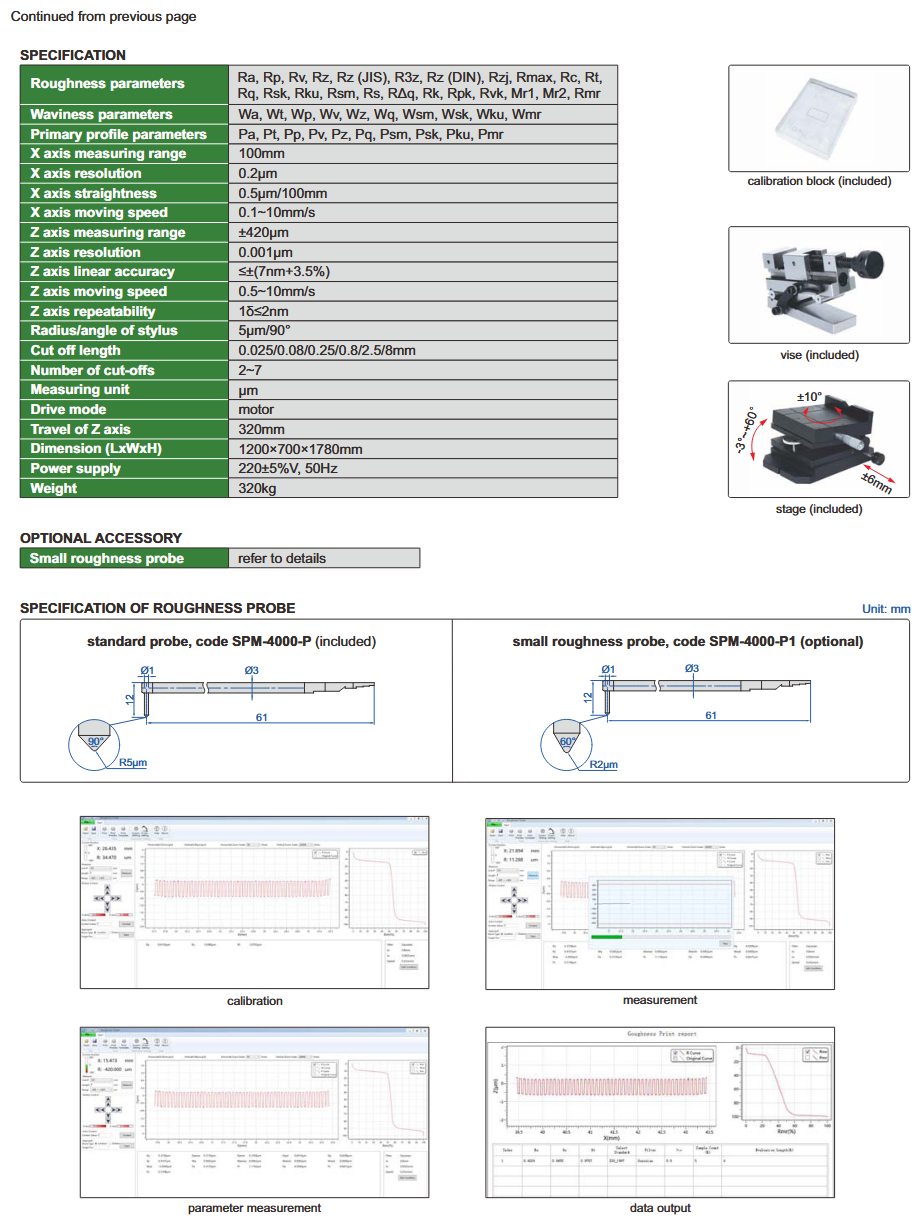

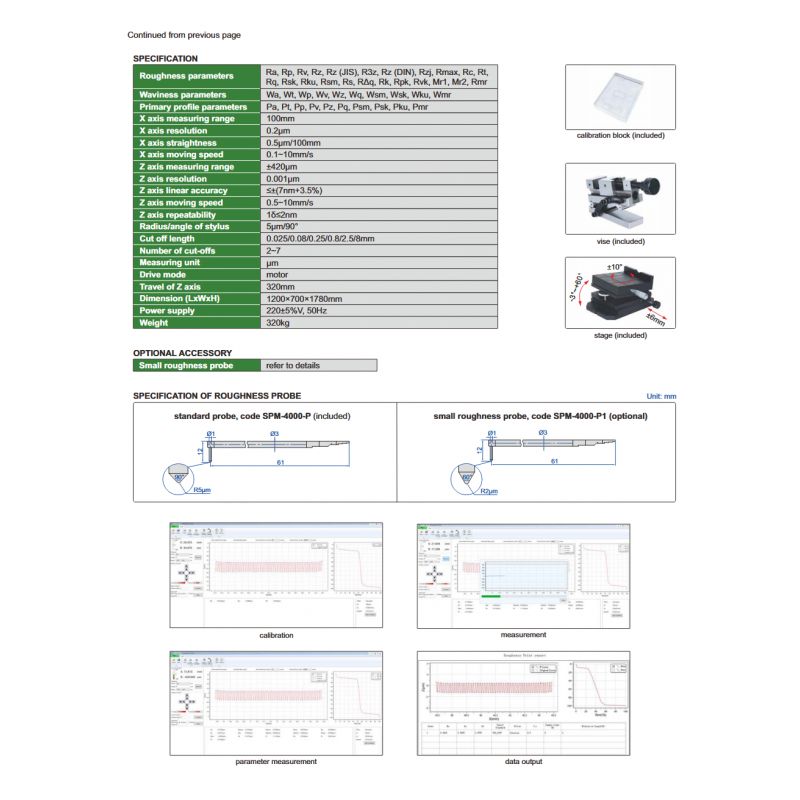

TEHNIČKE SPECIFIKACIJE

• Parametri hrapavosti: Ra, Rp, Rv, Rz, Rz (JIS), R3z, Rz (DIN), Rzj, Rmax, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
• Parametri valovitosti: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
• Parametri primarnog profila: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
• Mjerni raspon X osi: 100 mm
• Rezolucija X osi: 0,2 μm
• Pravocrtnost X osi: 0,5 μm / 100 mm
• Brzina pomicanja X osi: 0,1~10 mm/s
• Mjerni raspon Z osi: ±420 μm
• Rezolucija Z osi: 0,001 μm
• Linearna točnost Z osi: ≤(7 nm + 3,5%)
• Brzina pomicanja Z osi: 0,5~10 mm/s
• Ponavljivost Z osi: 1σ ≤ 2 nm
• Radijus/kut dodirne igle: 5 μm / 90°
• Duljina odrezivanja: 0,025 / 0,08 / 0,25 / 0,8 / 2,5 / 8 mm
• Broj odrezivanja: 2~7
• Mjernu jedinica: μm
• Način pogona: motor
• Hod Z osi: 320 mm
• Dimenzije (D׊×V): 1200 × 700 × 1780 mm
• Napajanje: 220 V ± 5%, 50 Hz
• Težina: 320 kg
