Savijačica Panel Bender BC-1200S 1.2 mm

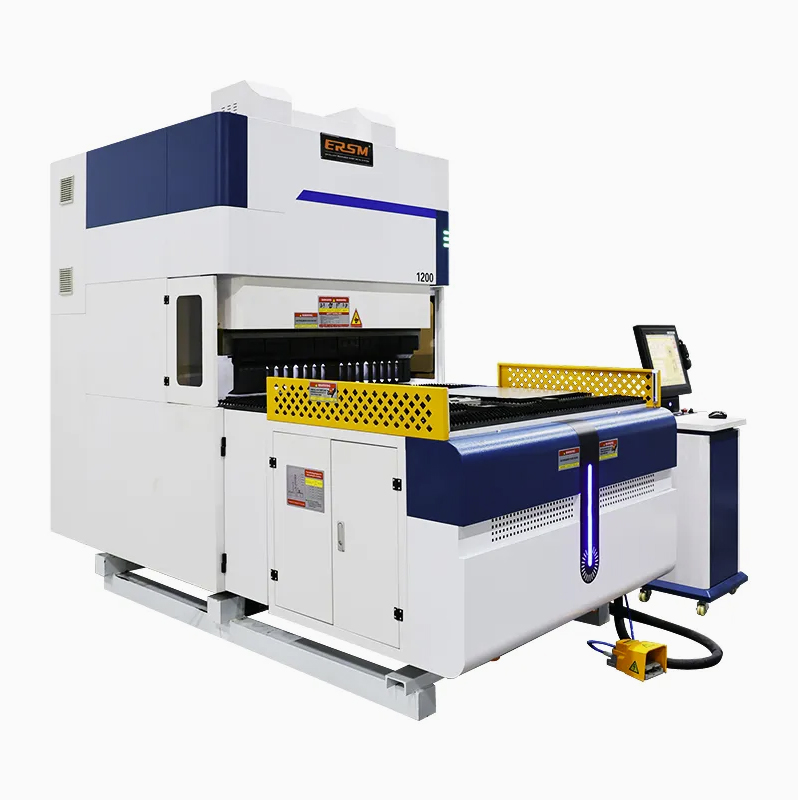

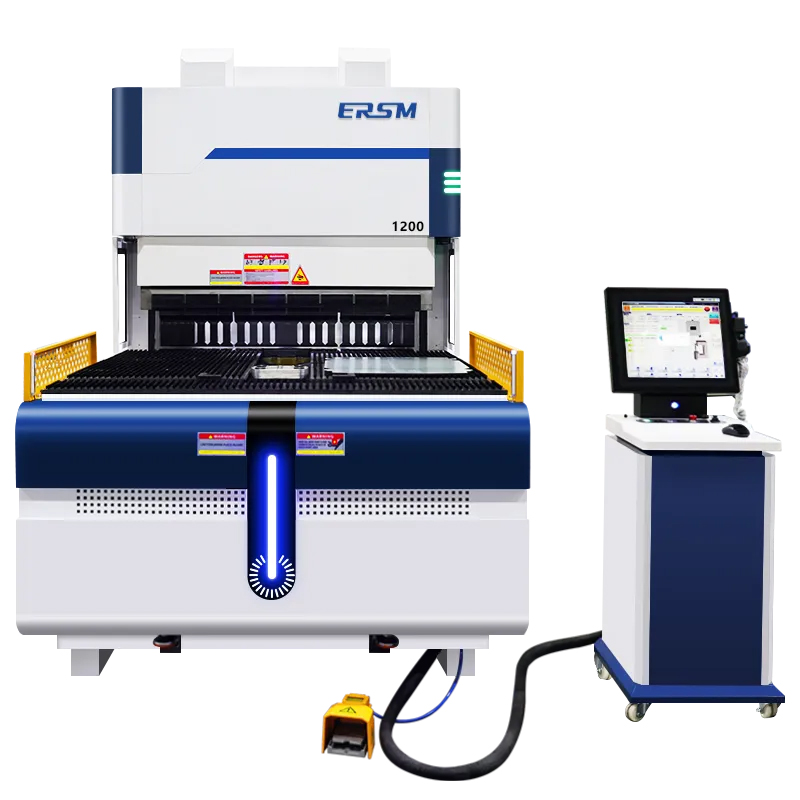

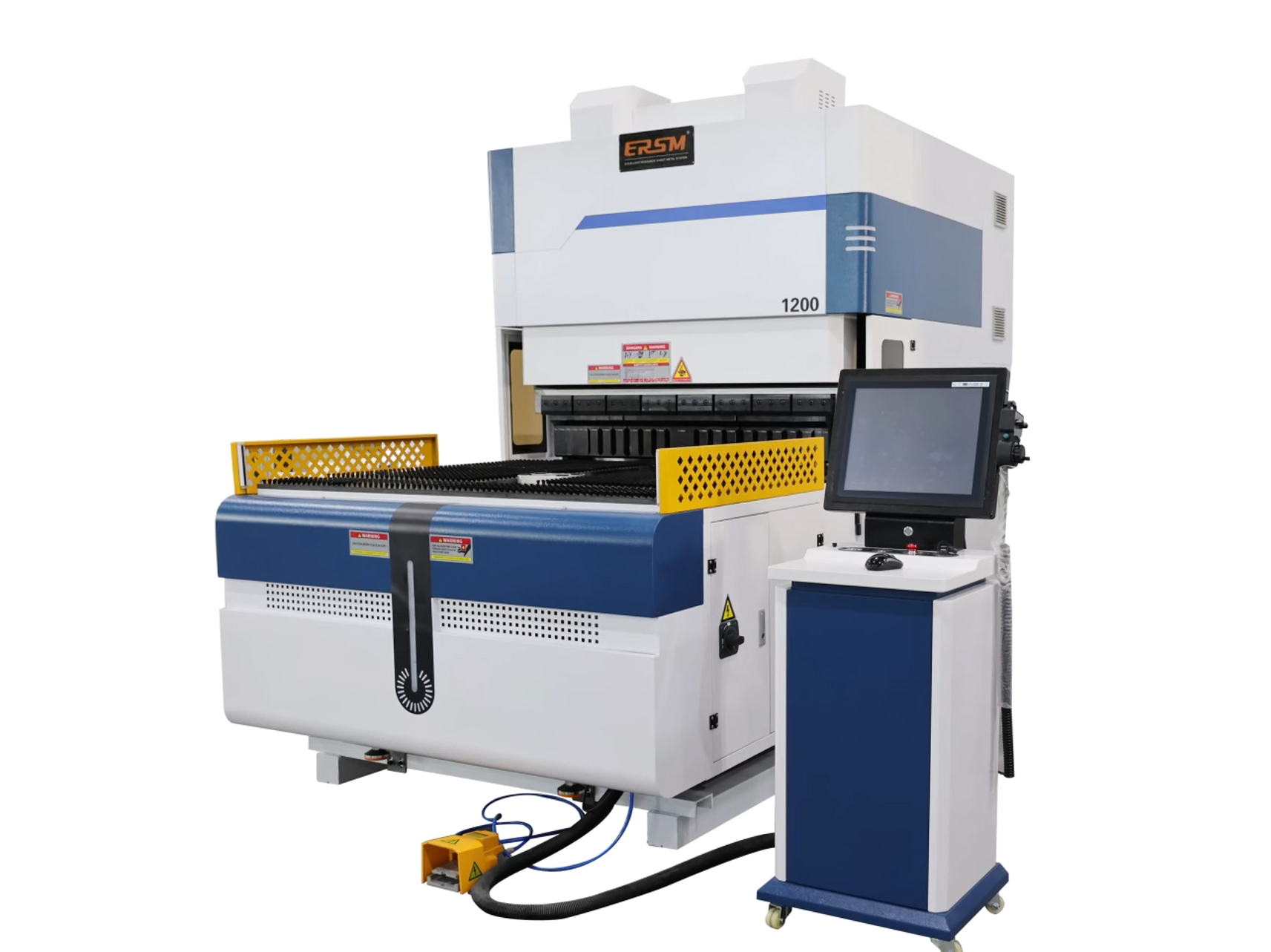

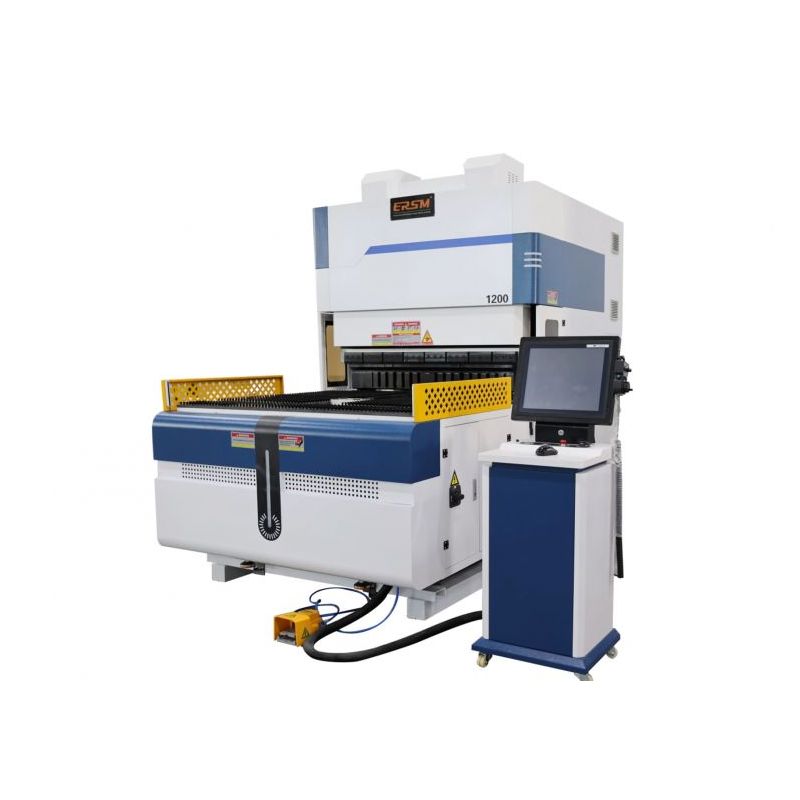

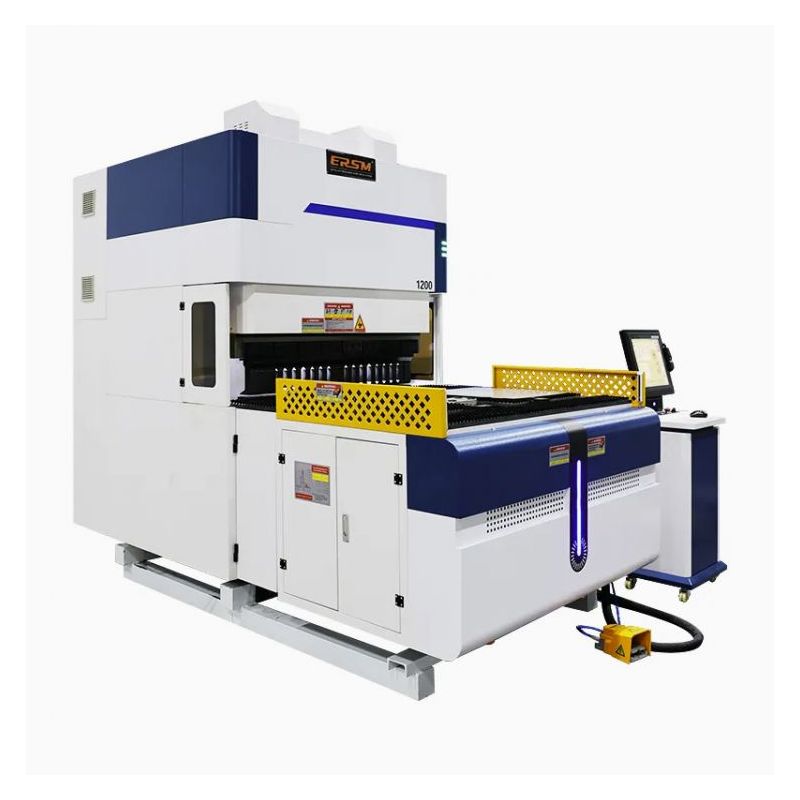

CNC stroj za savijanje limova Panel Bender BC-1200S
ERSM BC-1200S-1.2 automatski je CNC stroj za višestrano savijanje lima s 11 upravljanih osi i vakuumskim sustavom za prihvat, pozicioniranje i rotaciju obratka. Omogućuje savijanje različitih stranica limenog elementa bez ponovnog ručnog stezanja, uz programiranje radnih koraka i korištenje multifunkcionalnog alata za savijanje.
Kapacitet savijanja prema materijalu
Deklarirane najveće debljine lima prema tehničkoj dokumentaciji modela BC-1200S-1.2.
Ugljični čelik
1,2 mmMaksimalna debljina materijala.
Nehrđajući čelik (INOX)
0,8 mmMaksimalna debljina materijala.
Aluminij
2,0 mmMaksimalna debljina materijala.

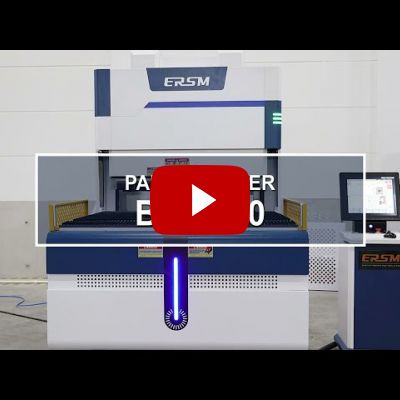

Video prikaz stroja
Prikaz rada CNC stroja za višestrano savijanje lima Panel Bender BC-1200S.
Tehničke specifikacije
| Karakteristika | Specifikacija |
|---|---|
| Proizvođač | ERSM / RSM Machinery Co., Ltd. |
| Model | BC-1200S-1.2 |
| Tip stroja | Automatski CNC Panel Bender s vakuumskim prihvatom lima |
| Broj CNC osi | 11 |
| Maksimalna širina savijanja | 1200 mm |
| Maksimalna visina savijanja | 170 mm |
| Maksimalni format lima / savijanja | 1200 × 1200 mm |
| Minimalna dimenzija oblikovanog dijela | 310 × 140 mm |
| Razmak između unutarnjih stranica okvira | 1300 mm |
| Maksimalno otvaranje | 177 mm |
| Hod X osi | 120 mm |
| Hod Y osi | 200 mm |
| Vrijeme jednog koraka savijanja | 0,2 s (deklarirana vrijednost) |
| Točnost kuta savijanja | ±0,5° |
| Točnost dimenzije savijanja | ±0,1 mm |
| Ponovljivost pozicioniranja | ±0,005 mm |
| Ponovljivost kutnog pozicioniranja C osi | 5 kutnih sekundi |
| Najmanji upravljački korak | 0,001 mm |
| Maksimalna brzina brzog pozicioniranja | 120 m/min |

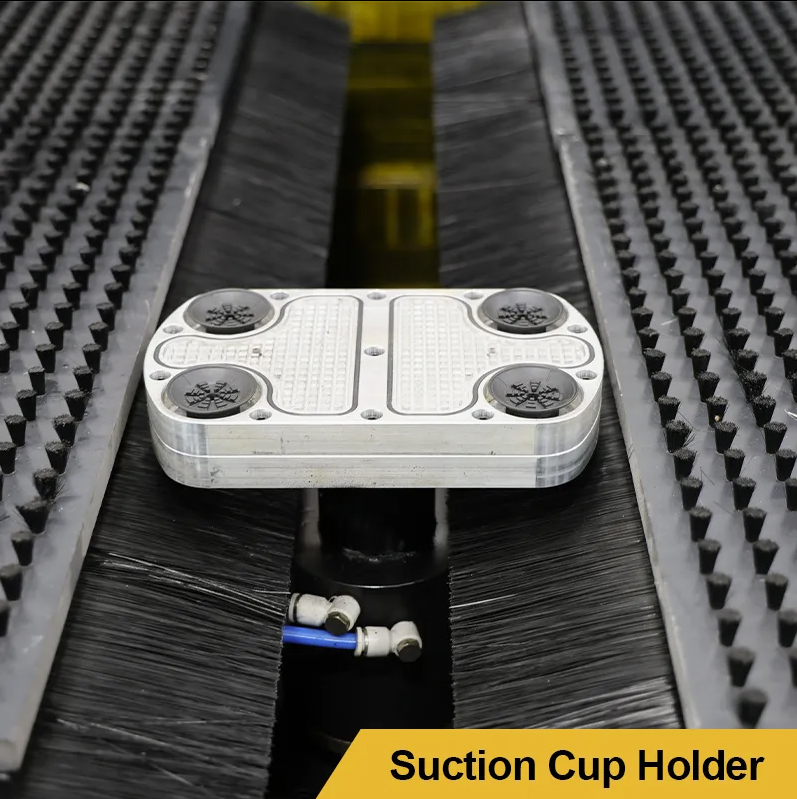

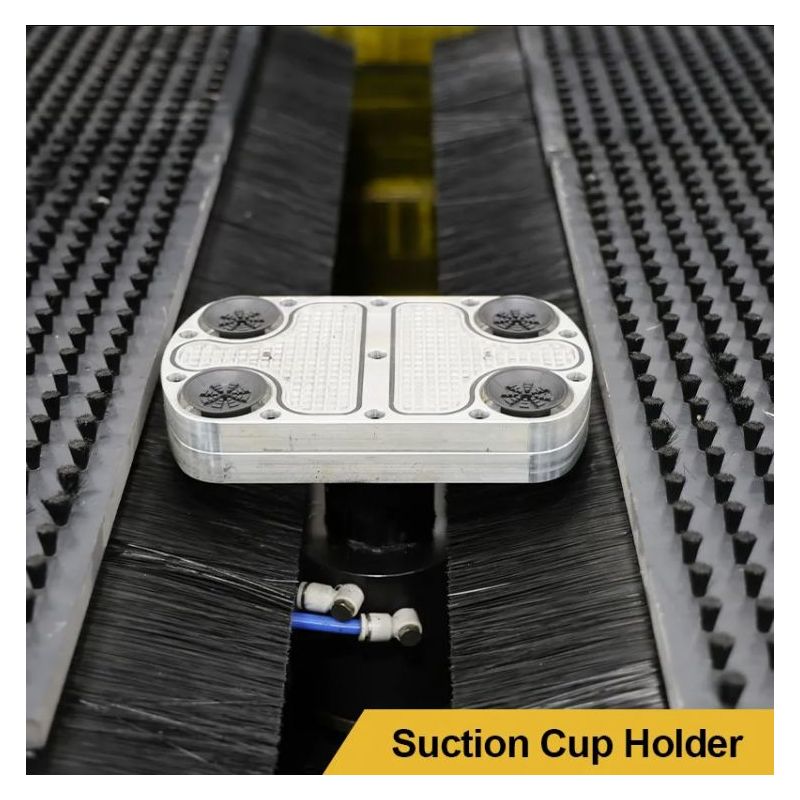

| Dimenzije vakuumskog prihvata za rotaciju lima | 220 × 130 do 300 × 160 mm (prema dodatnoj specifikaciji; ovisi o izvedbi) |
| CNC upravljanje | Nlker SL300-PCx |
| Servo komunikacija | EtherCAT |
| Programiranje | Tablični unos; uvoz 2D DXF i 3D STEP datoteka |
| Lučno savijanje (ARC) | Standardna funkcija |
| Napajanje | 380 V / 3 faze / 50 Hz |
| Vršna električna snaga | 25 kW |
| Prosječna električna snaga | 8 kW |
| Razina buke | približno 60 dB |
| Dimenzije stroja (D × Š × V) | 3010 × 1630 × 2400 mm |
| Masa stroja | približno 6500 kg |
| Materijal konstrukcije | Čelik Q235 |
| Potreban tlak komprimiranog zraka | 0,6–0,8 MPa (6–8 bar) |
| Radna temperatura okoline | 0–50 °C |
| Relativna vlažnost zraka | 30–90 % |
11 CNC osi – savijanje i pozicioniranje
Šest CNC osi upravlja mehanizmom savijanja, a pet osi pozicioniranjem, rotacijom i podizanjem materijala.

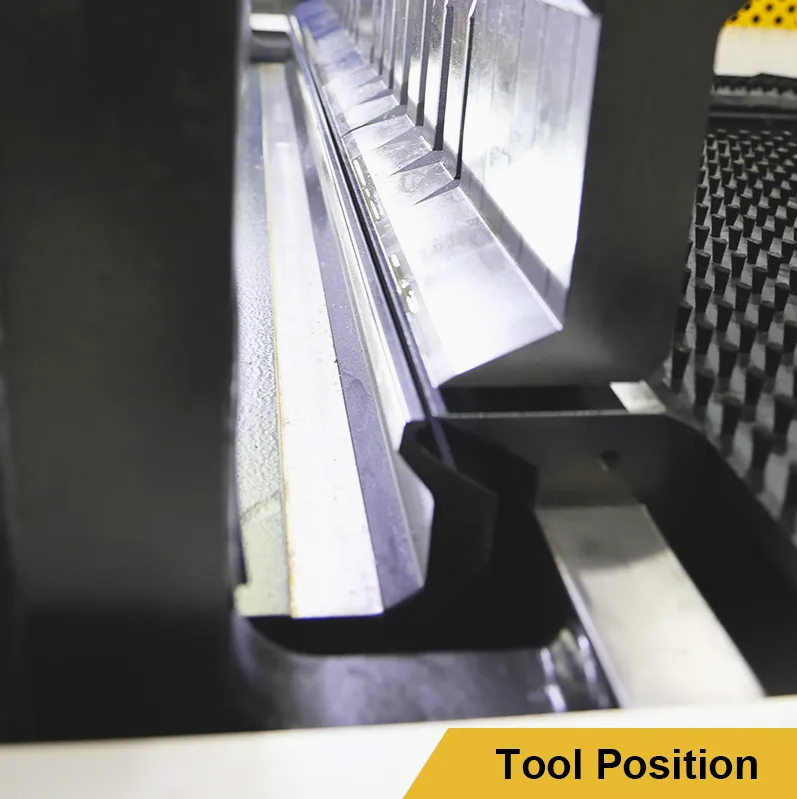

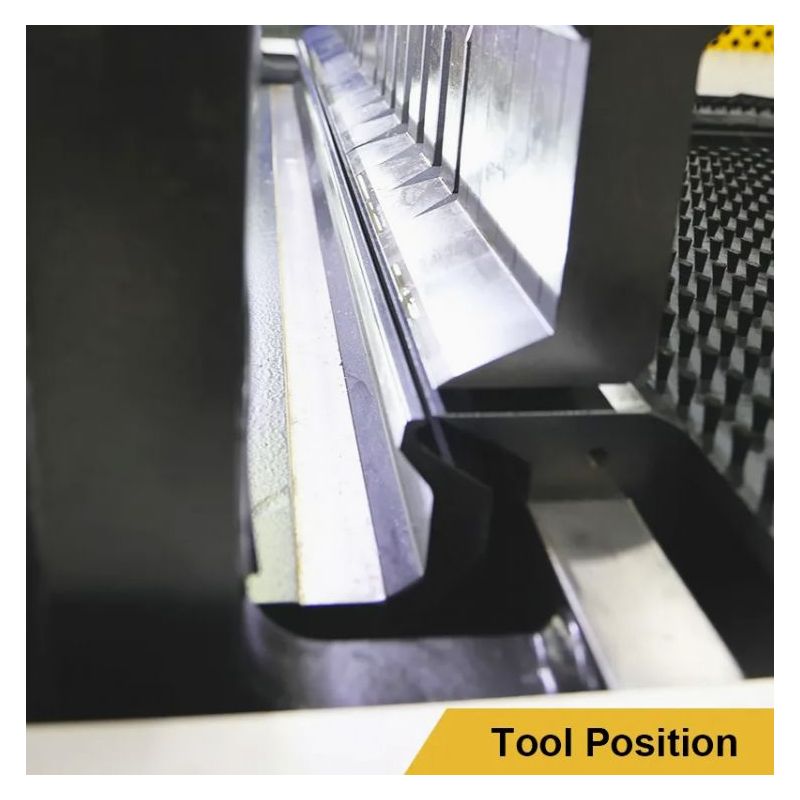

Mehanizam savijanja – 6 osi
- X1 / X2 – pomicanje savijačkog alata naprijed i natrag
- Y1 / Y2 – podizanje i spuštanje savijačkog alata
- Z1 / Z2 – upravljanje gornjim pritiskivačem lima
Manipulacija limom – 5 osi
- U – pozicioniranje vakuumskog prihvata naprijed i natrag

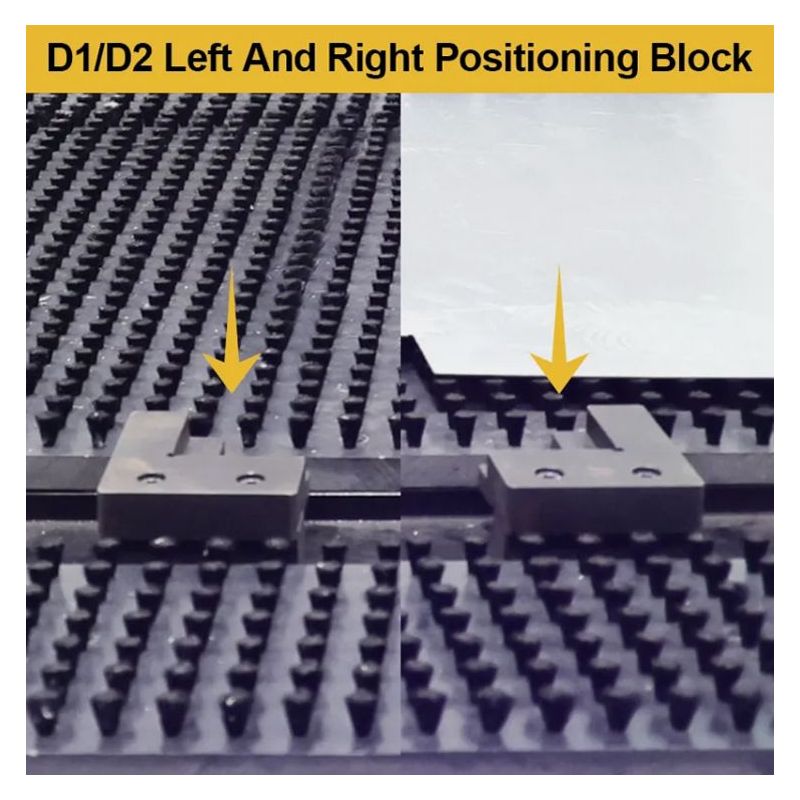

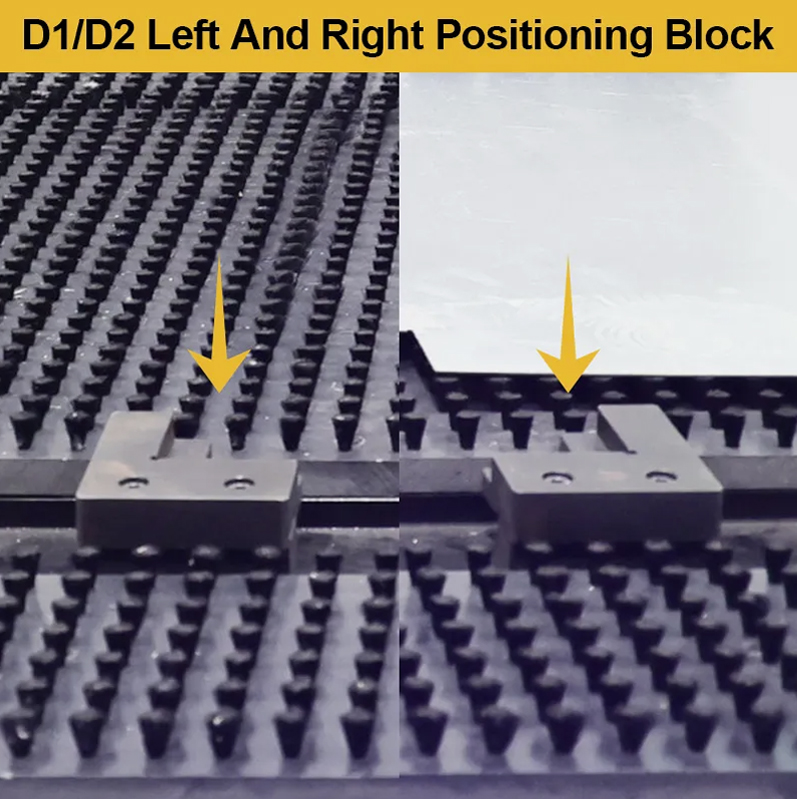

- D1 / D2 – lijevo-desno pozicioniranje obratka
- C – rotacija i kutno pozicioniranje obratka
- H1 – podizanje i pomoć pri izbacivanju materijala

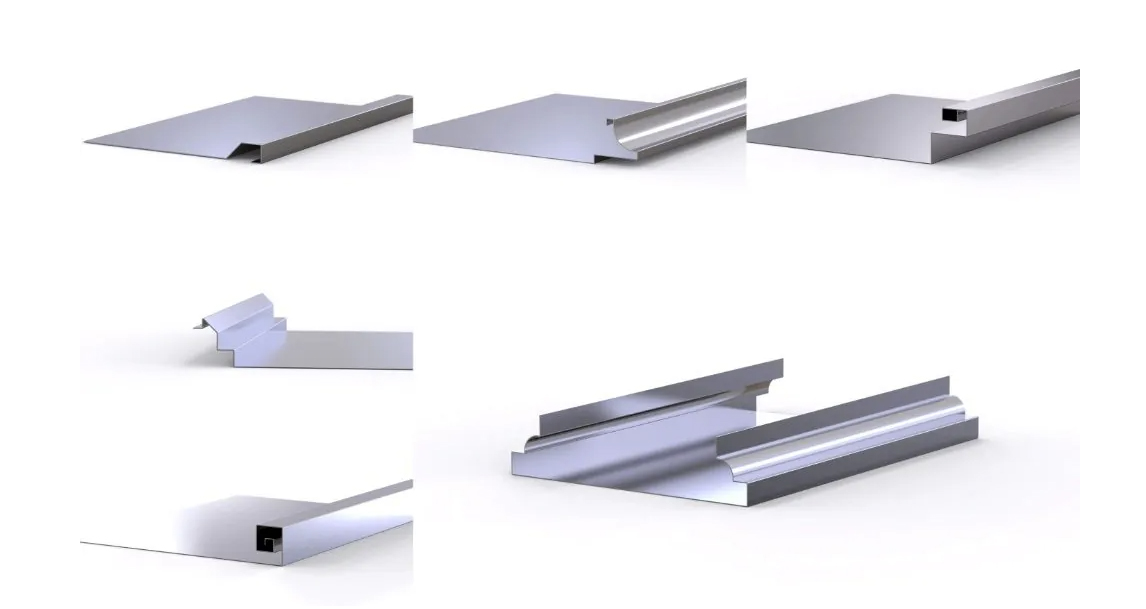

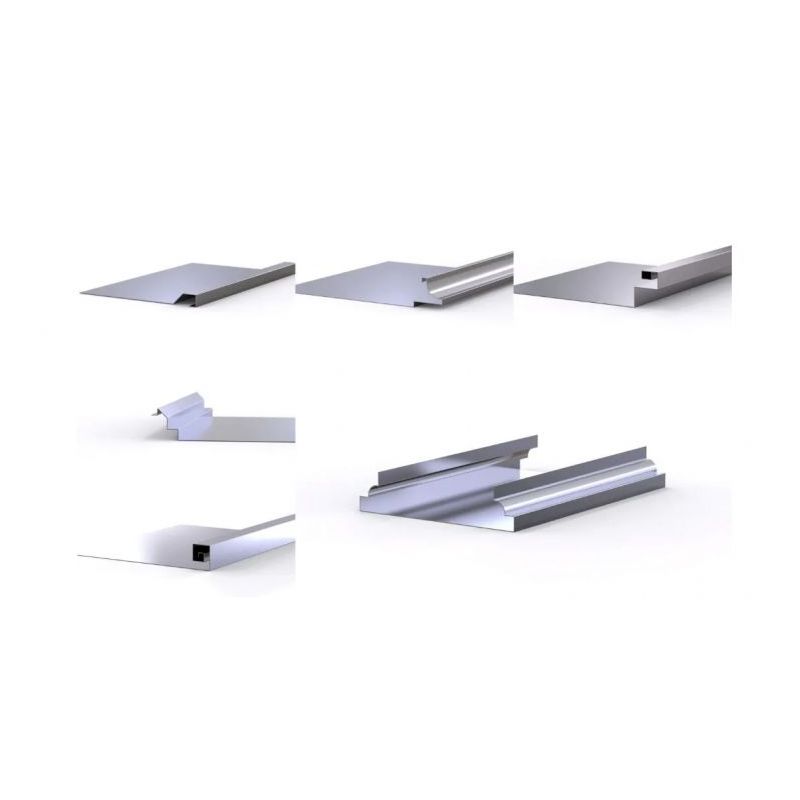

Vrste savijanja i funkcije
Savijanje u oba smjera
Savijanje limenih elemenata prema gore i prema dolje u programiranom slijedu.
Lučno savijanje
Standardna funkcija za oblikovanje zakrivljenih rubova i lukova postupnim savijanjem.
Zatvoreni pregibi
Podržana je izrada preklopljenih rubova (hemming) u oba smjera.
Rotacija obratka
Vakuumski prihvat i C os okreću lim za obradu različitih stranica bez ponovnog ručnog stezanja.
Uvoz 2D crteža
Upravljački sustav podržava uvoz DXF datoteka za pripremu programa savijanja.
Uvoz 3D modela
Podržan je i uvoz STEP datoteka, uz izravno tablično uređivanje programskih koraka.
Standardna oprema
Potrebna vam je ponuda?
Pošaljite upit za CNC stroj za savijanje limova Panel Bender BC-1200S s vakuumskim prihvatom i 11 CNC osi te provjerite kompletnu konfiguraciju, cijenu, dostupnost i uvjete isporuke.
