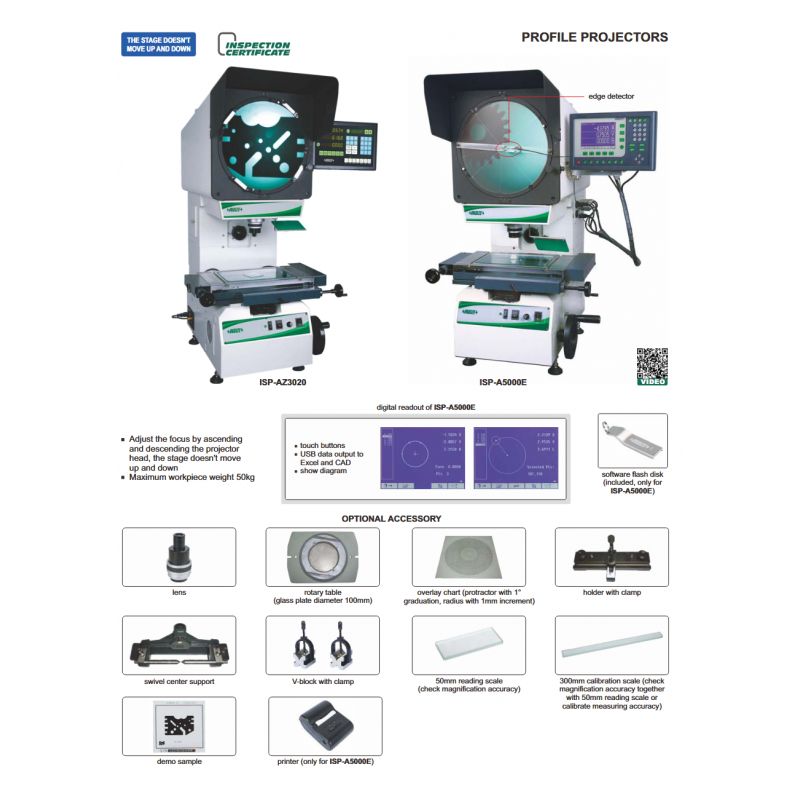

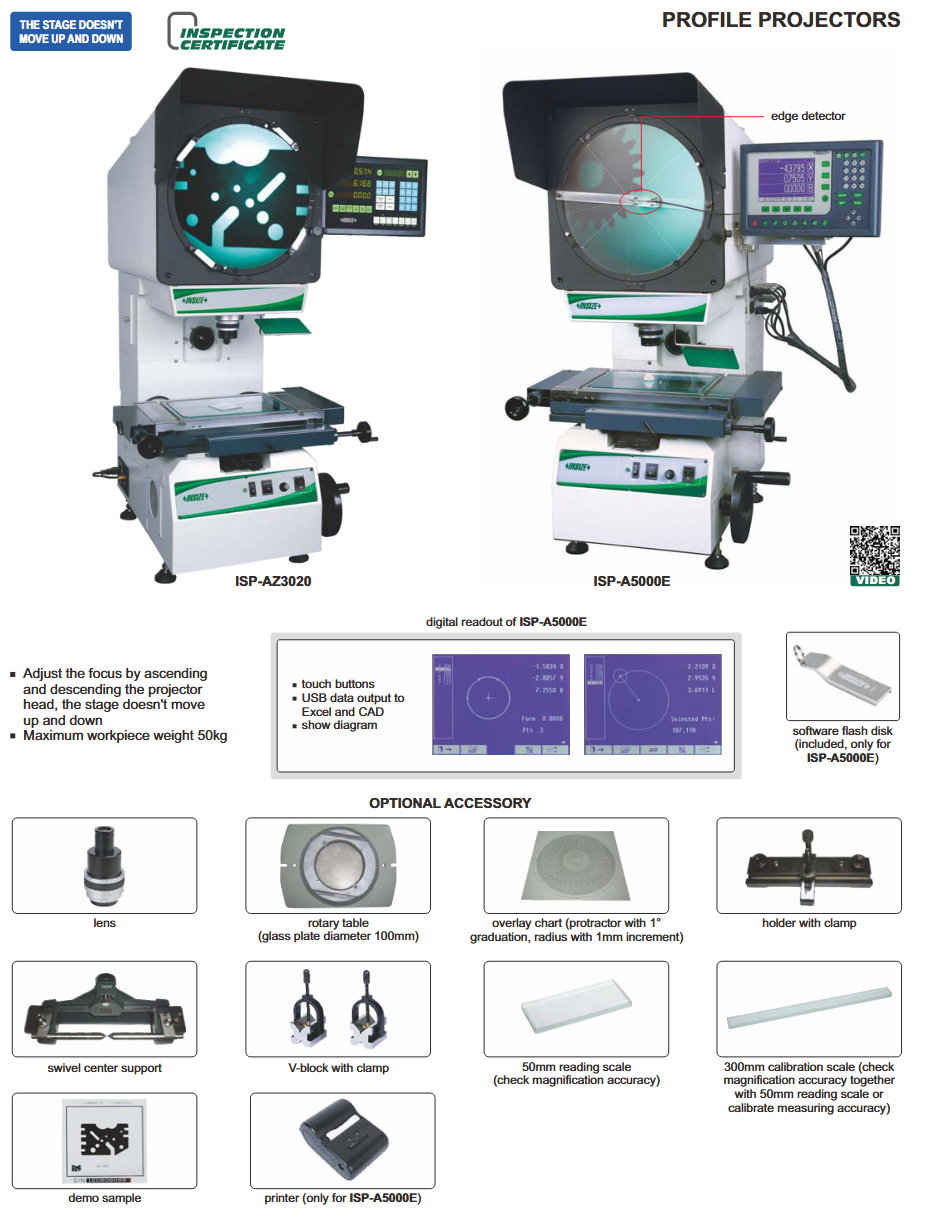

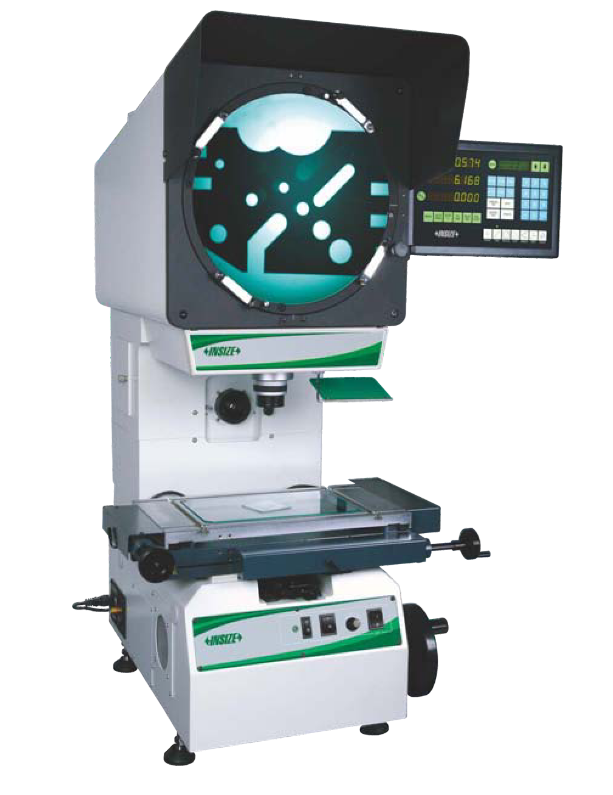

Profil projektor, ISP-AZ3020, Insize

Profil projektor, ISP-AZ3020, Insize

• Detektor rubova: nije uključen
• Leća:
  • Povećanje: 10X (uključeno), 20X (opcionalno)
  • Vidno polje: Ø30 mm (10X), Ø15 mm (20X)
  • Radna udaljenost: 77.7 mm (10X), 44.3 mm (20X)
• Maks. visina obratka: 100 mm
• Točnost povećanja: ±0.08%
• Slika: uspravna slika
• Projekcijski ekran:
  • Promjer: Ø300 mm
  • Raspon rotacije: 0°~360°
  • Rezolucija rotacije: 1° ili 0.01°
  • Referentne linije: križište (cross-hairs)
• Radna površina:
  • Veličina metalne radne površine: 404 × 228 mm
  • Veličina staklene radne površine: 260 × 160 mm
  • X-Y hod stola: 200 × 100 mm
  • Rezolucija pomaka: 0.5 µm
  • Točnost mjerenja: (3 + L/75) µm (L je duljina mjerenja u mm)
  • Z (fokus) hod: 100 mm
  • Maksimalno opterećenje: 50 kg
• Osvjetljenje – konture: 24V / 150W halogena lampa, podesiva svjetlina
• Osvjetljenje – površina: 24V / 150W halogena lampa
• Zaslon: pomicanje stola u X-Y osi, rotacija slike na ekranu
• Izlaz podataka: RS232C, USB (izvoz podataka u Excel i CAD)
• Napajanje: 110/220V, 50/60 Hz
• Dimenzije (D × Š × V): 780 × 780 × 1100 mm
• Težina: 160 kg
