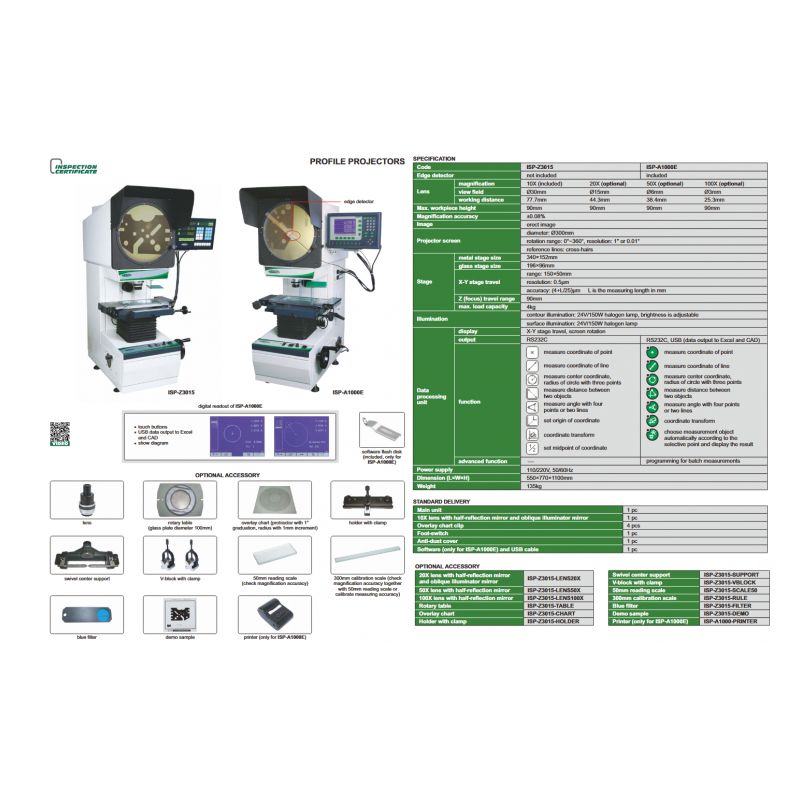

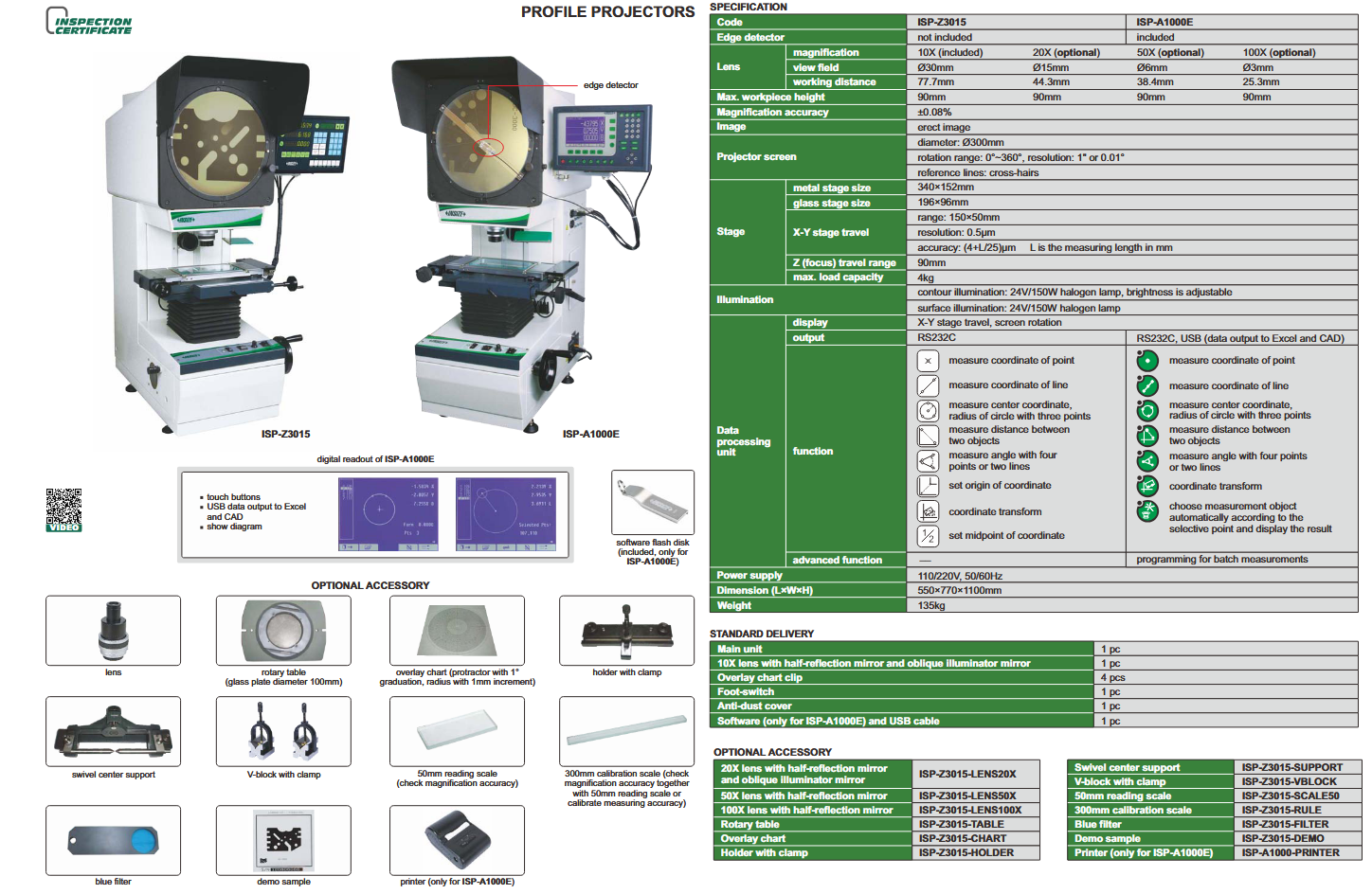

Profil projektor, ISP-Z3015, Insize

Profil projektor ISP-Z3015, Insize

• povećanje:
  • uključeno: 10×
    • leća:
      • širina pogleda: Ø30 mm
      • radna udaljenost: 77,7 mm
  • opcija: 20×
    • leća:
      • širina pogleda: Ø30 mm
      • radna udaljenost: 77,7 mm
• preciznost povećanja: ±0,08%
  • promjer: Ø300 mm
• ekran projektora:
  • rotacija: 0-360°, 1'
  • referentne linije: ukrižene
• stol:
  • metalni stol: 340×152 mm
  • staklo: 196×96 mm
  • X-Z hod:
    • raspon: 150×50 mm
    • rezolucija: 0,5 µm
    • preciznost: (4+L/25) µm; L je mjerna dužina u mm
  • Y (fokus) raspon hoda: 90 mm
  • maksimalno opterećenje: 4 kg
• iluminacija:
  • iluminacija konture: 24 V/150 W halogeno podešavajuće svijetlo
  • iluminacija površine: 12 V/150 W halogeno svijetlo, pozicija se može podesiti
• jedinica za procesiranje podataka:
  • prikaz: X-Y hod, rotacija ekrana
  • izlaz: RS232C
  • funkcije: mjerenje koordinatne točke, mjerenje koordinatne dužine, mjerenje koordinate centra (radijusa kruga s 3 točke), mjerenje udaljenosti između 2 objekta, mjerenje kuta s 4 točke ili dvije linije, postavljanje ishodišta koordinate, pomak koordinate, postavljanje središnje točke koordinate
  • napredne funkcije: programiranje s batch mjerama
• napajanje: 220 V/50 Hz
• dimenzije: 550×770×1100 mm
• masa: 135 kg
