Pila cirkularna BEKA MAK BMDO-150XS, Beka Mak
Pila cirkularna BEKA MAK BMDO-150XS, Beka Mak

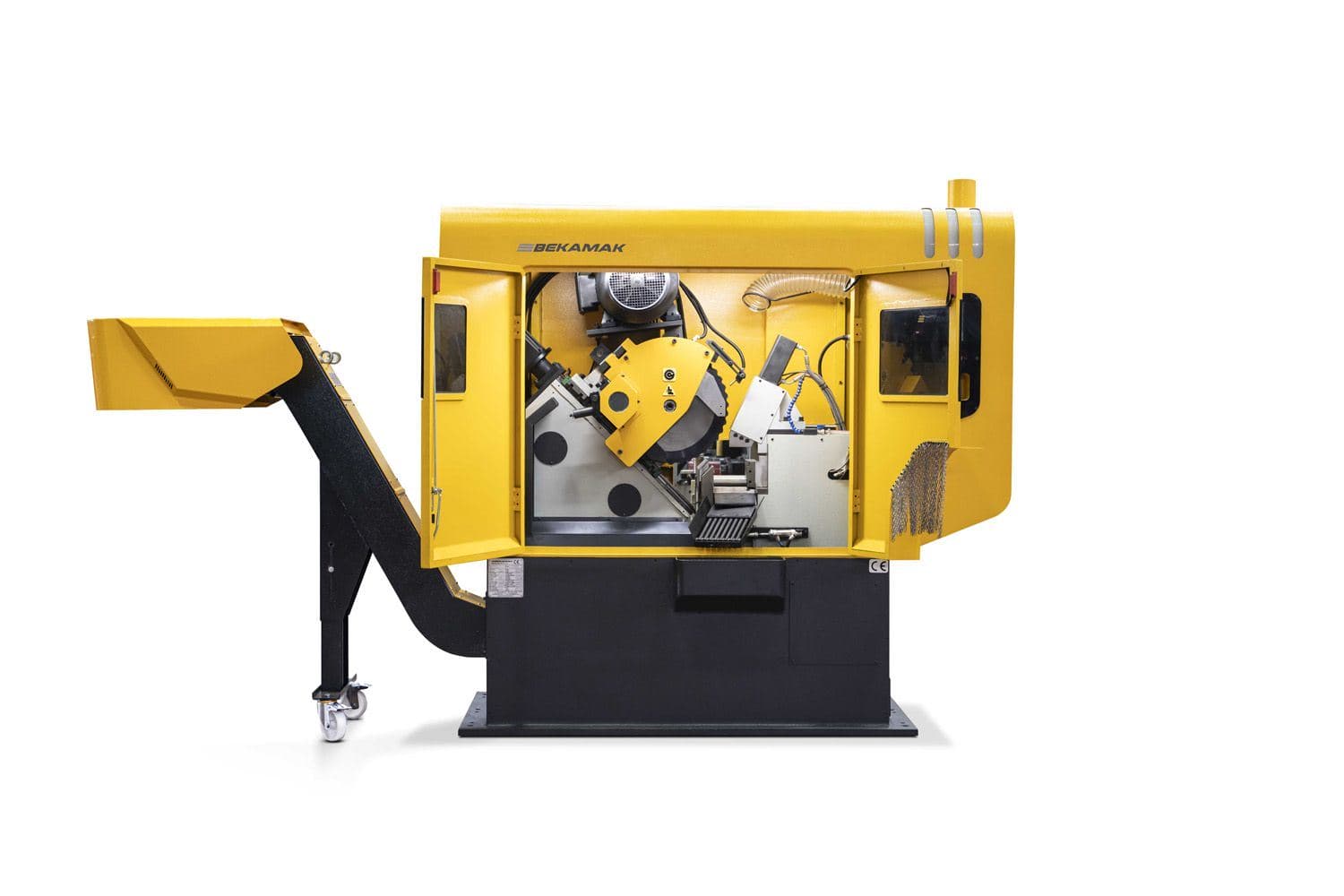

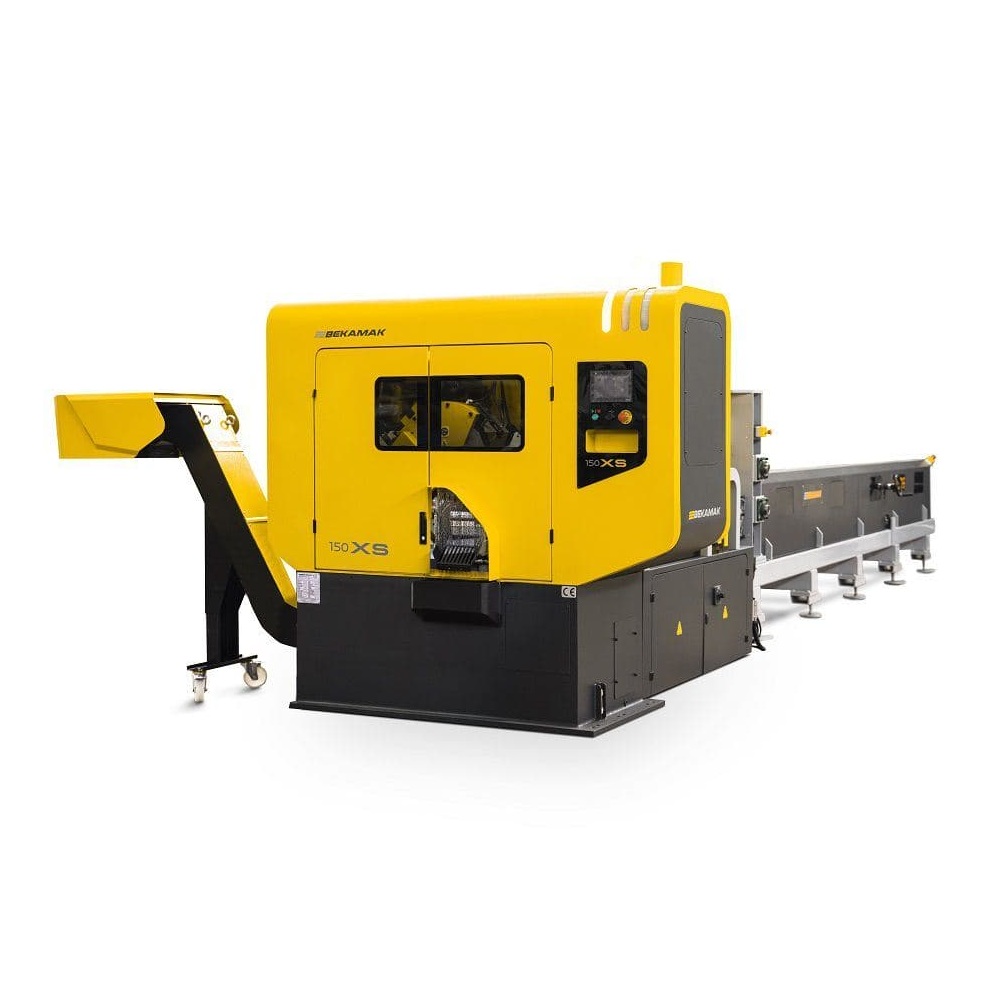

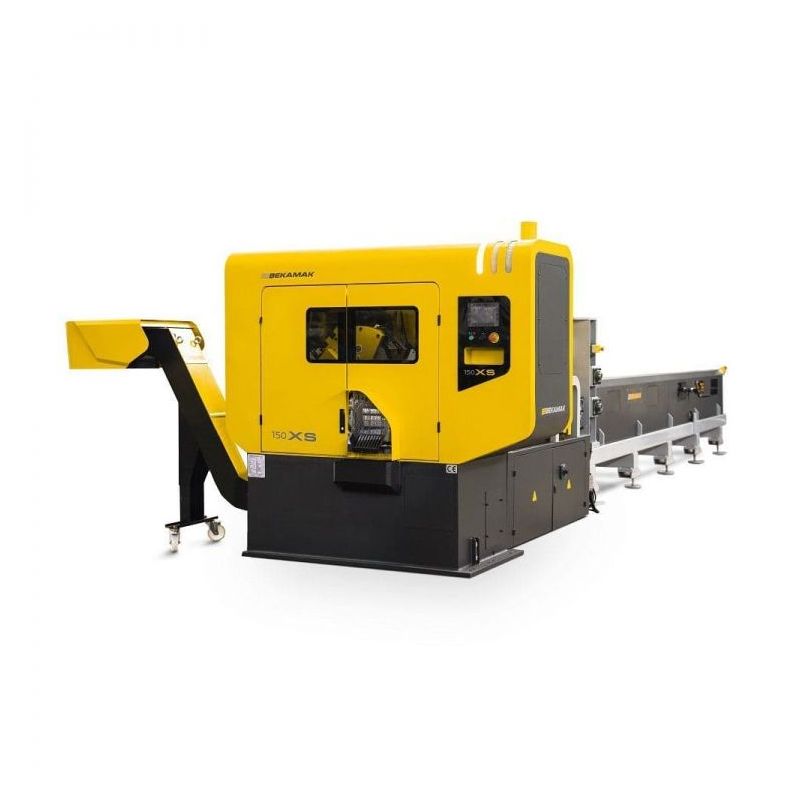

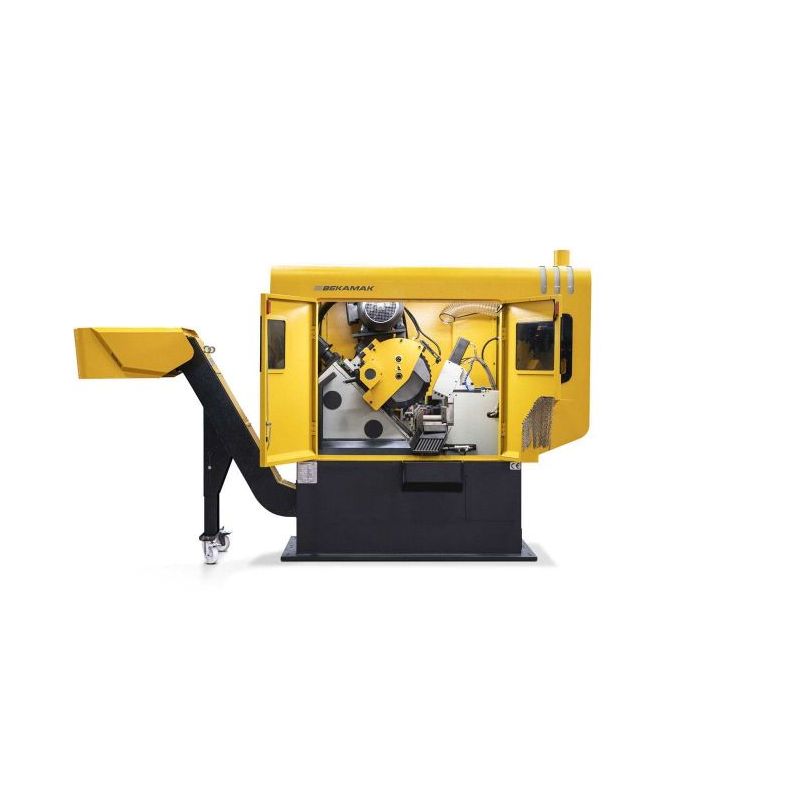

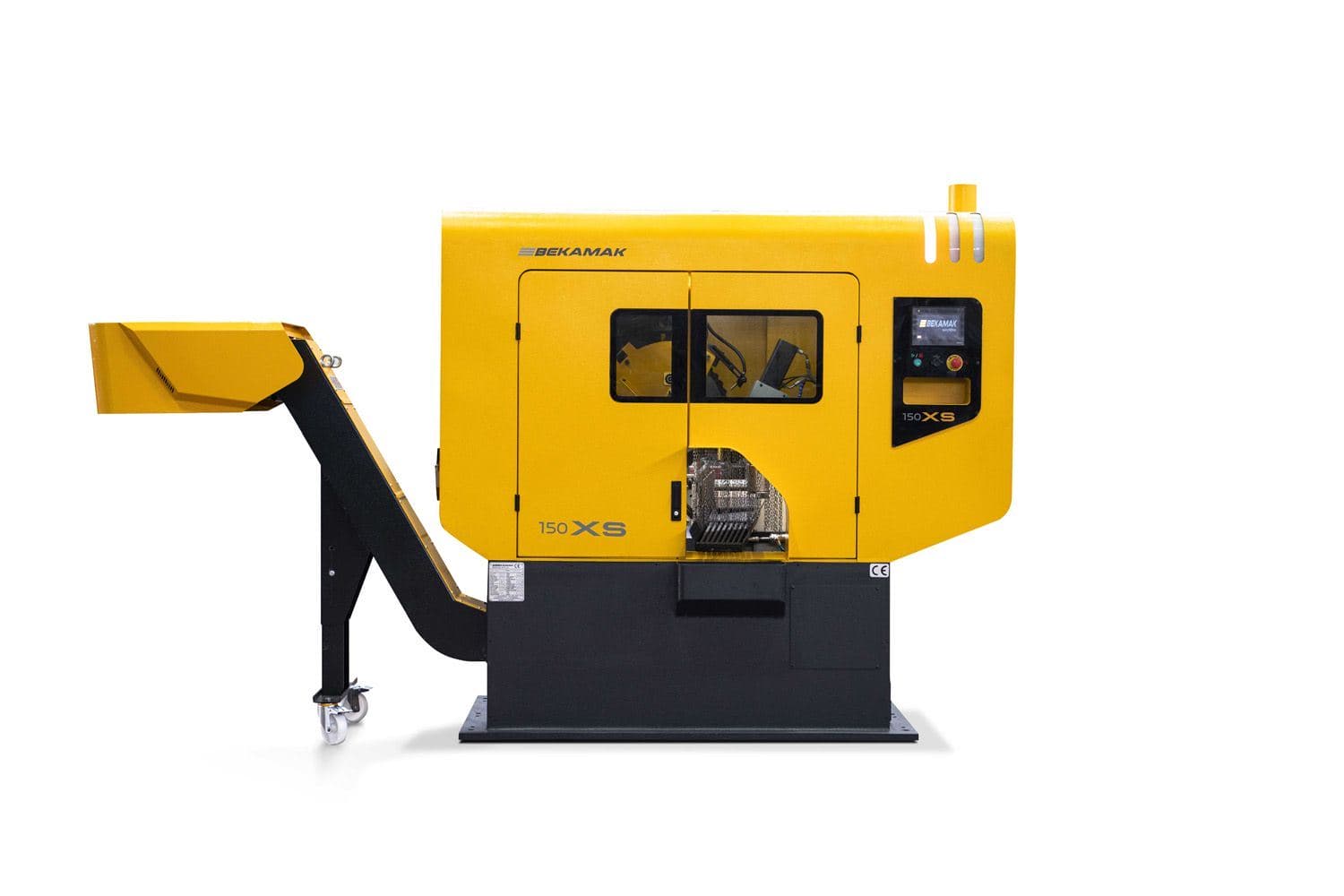

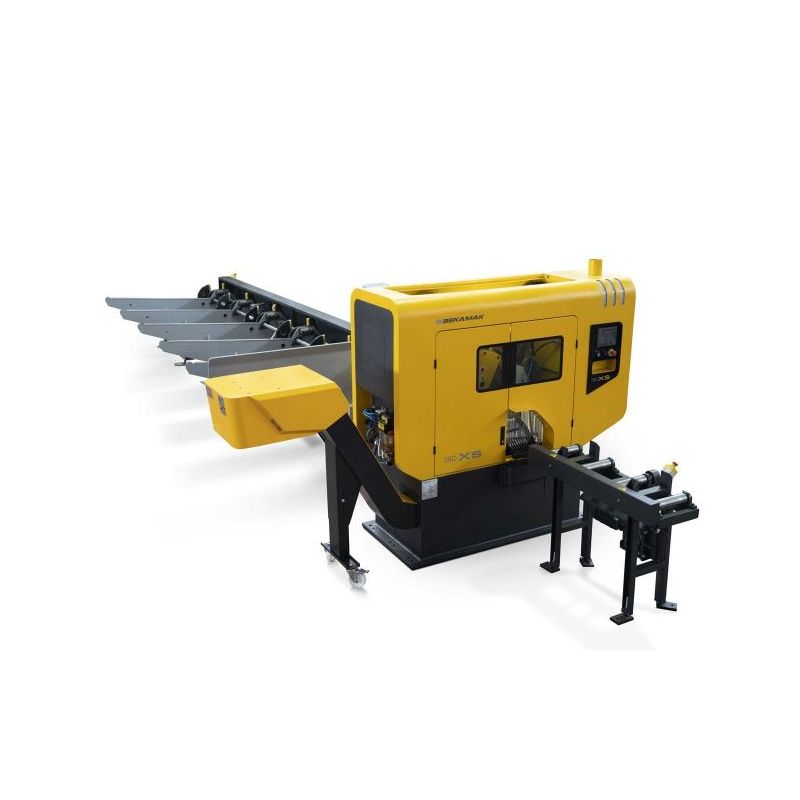

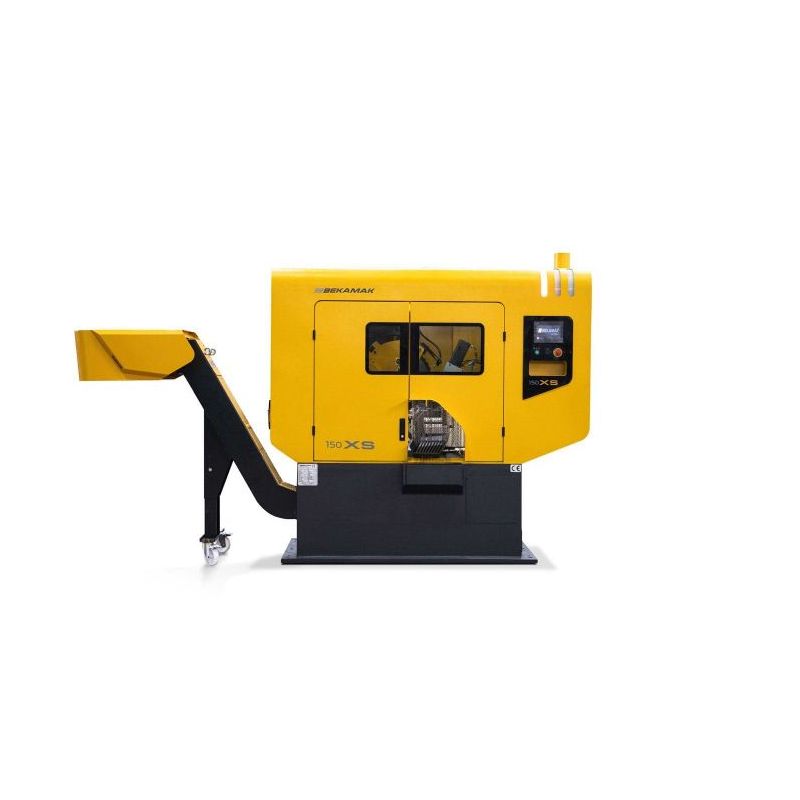

Beka Mak BMDO 150 XS cirkularna je pila namijenjena serijskoj proizvodnji i kontinuiranom rezanju čelika i obojenih metala. Predviđena je za rad s TCT cirkularnim listom pri brzom i preciznom rezanju punih šipki, dok je za rezanje cijevi pogodna i za HSS listove. Standardno servo dodavanje ima hod 800 mm, a stroj je opisan s automatskim ulagačem materijala duljine 6 m.
Kapacitet rezanja
Za kut rezanja 0° tablica kapaciteta navodi raspon 20–153 mm, za okrugli materijal i 40–110 mm, za kvadratni materijal.
Rezanje pri 0°
- Okrugli materijal: 20–153 mm
- Pravokutni materijal: -
- Kvadratni materijal: 40–110 mm
Namjena rezanja
- Pune šipke: TCT cirkularni list
- Cijevi: pogodno i za HSS listove
- Materijali: čelik i obojeni metali
Pogon i motori
Glavni pogon
- Glavni pogonski motor: 15 kW
- Hidraulični motor: 2,2 kW
- Motor rashladnog sustava: 0,2 kW
- Ukupna potrebna snaga: 21,65 kW
Servo pogoni i transporter
- Servo motor dodavača: 2 kW
- Servo motor glave: 2 kW
- Motor transportera strugotine: 0,25 kW
- Napajanje: AC 400 V, 3 PH, 50/60 Hz
List pile i brzina rezanja
Cirkularni list
- Dimenzija lista OD × T × t: Ø460 × T2,7 × 2,27t mm
- Promjer provrta: 40 mm
- Rupe za pinove: 2/16/80
Parametri rezanja
- Brzina lista pile: 40–280 m/min
Servo dodavanje i pozicioniranje materijala
Mehanizam dodavanja
- Mehanizam indeksiranja: servo pogon
- Indeksiranje materijala: AC servo motor i navojno vreteno
- Hod: 800 mm
- Duljina dodavanja: 10–9999 mm
- Brzina dodavanja: 0–750 mm/s
Ostatak materijala
- Minimalna duljina završnog obrezivanja: 10 mm
- Duljina ostatka: 60 mm
- Visina stola: 900 mm

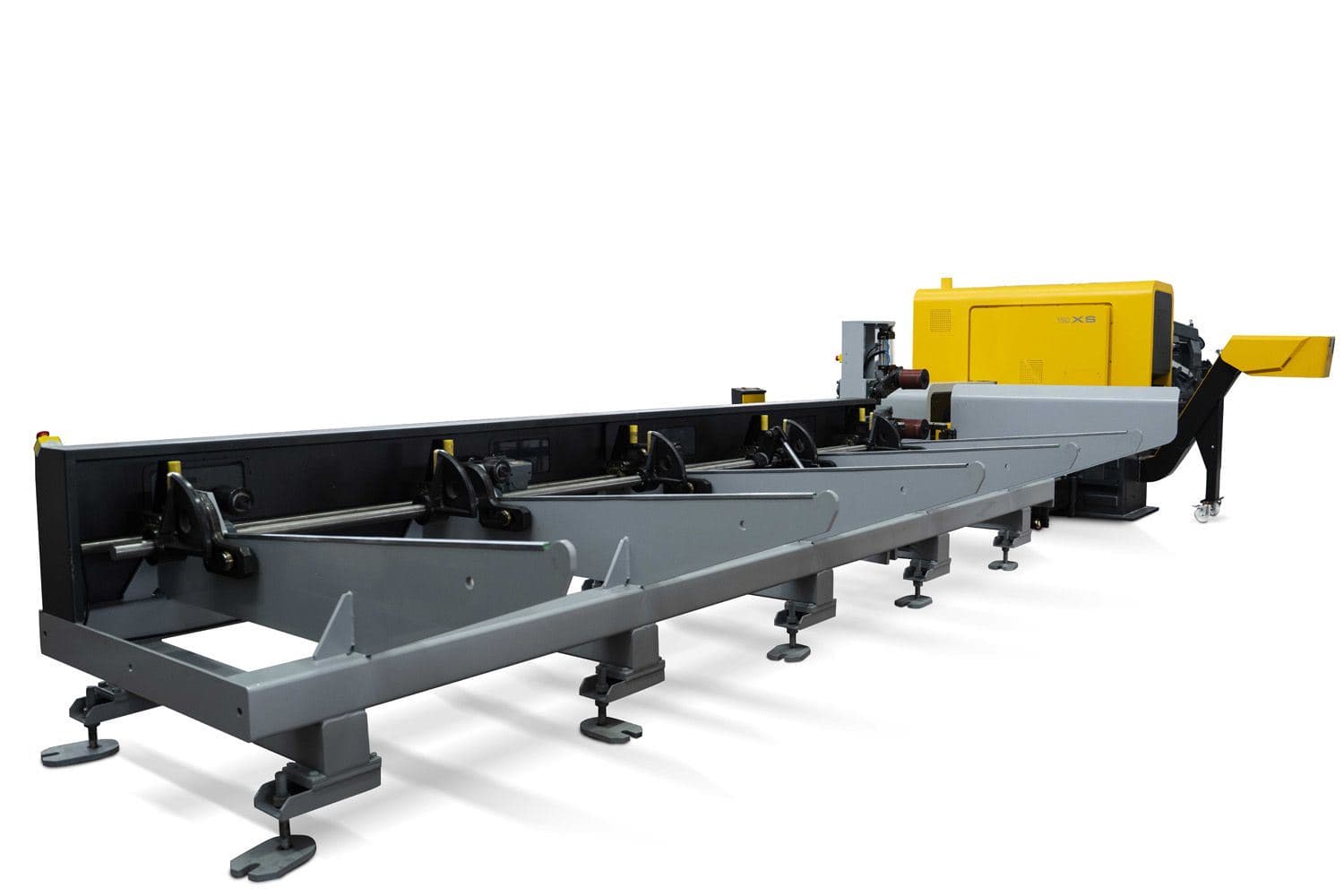

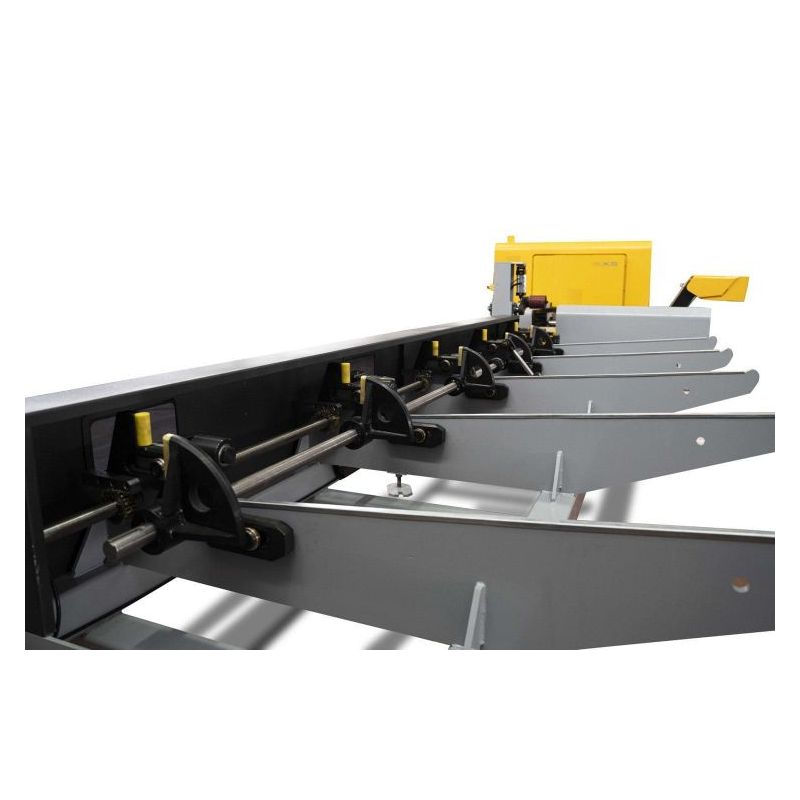

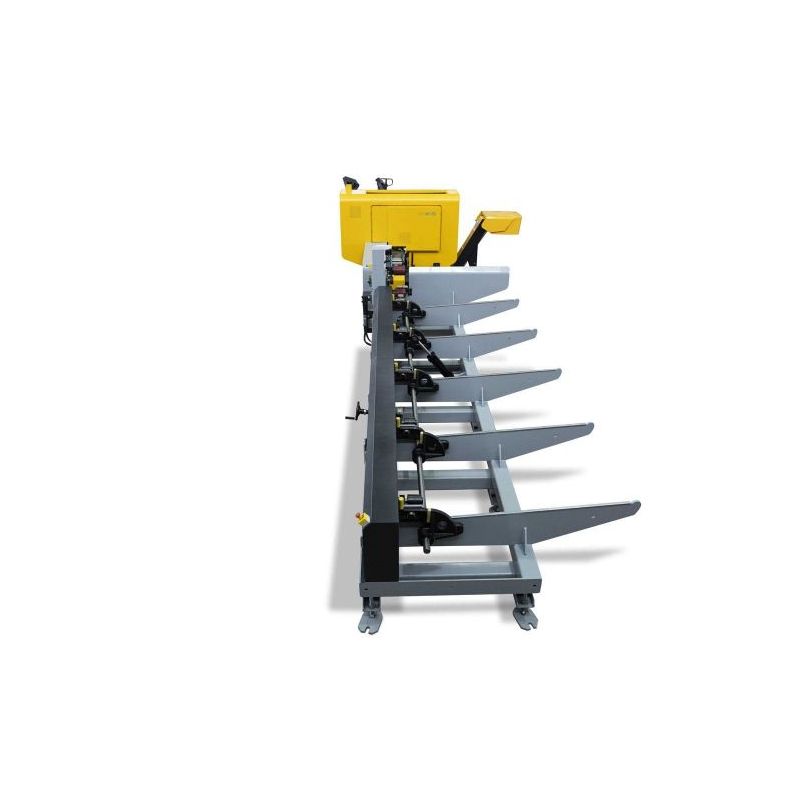

Automatsko ulaganje materijala
BMDO 150 XS opisan je sa standardnim servo dodavanjem hoda 800 mm i automatskim ulagačem duljine 6 m, što je namijenjeno serijskoj proizvodnji punih šipki.
Kapacitet ulaznog stola
- Maksimalno punjenje za okrugle šipke: 6000 × 160 mm × 10 šipki

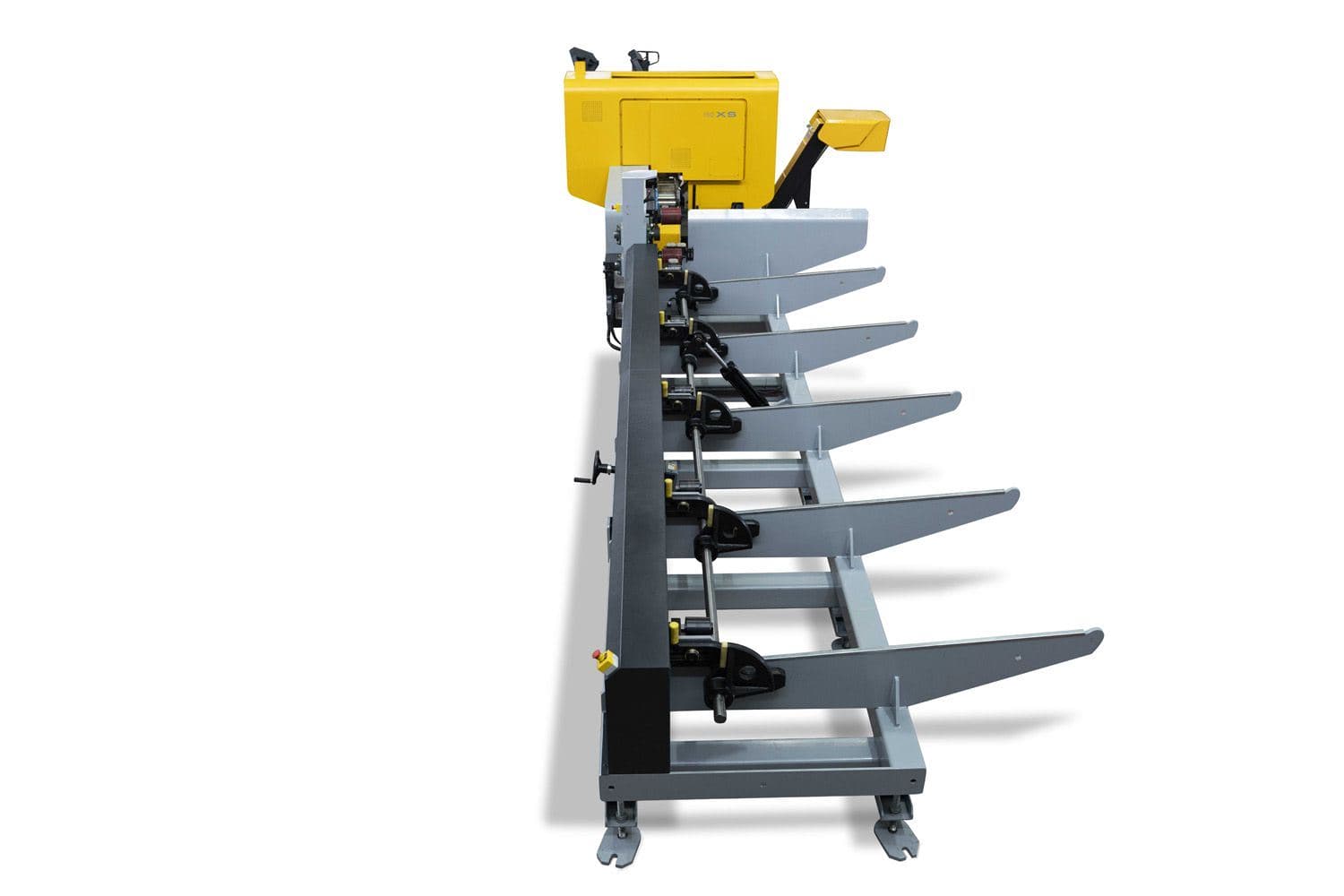

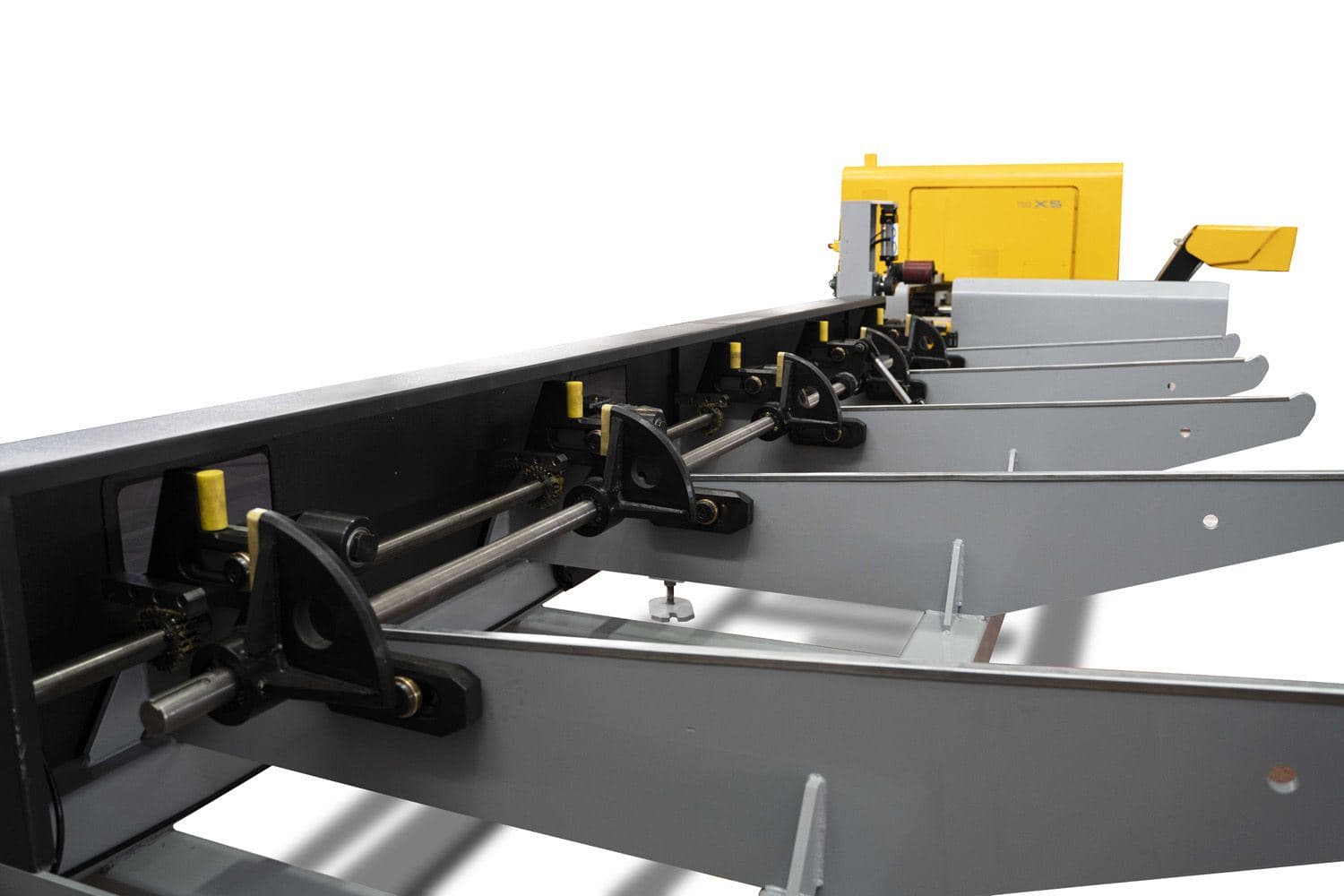

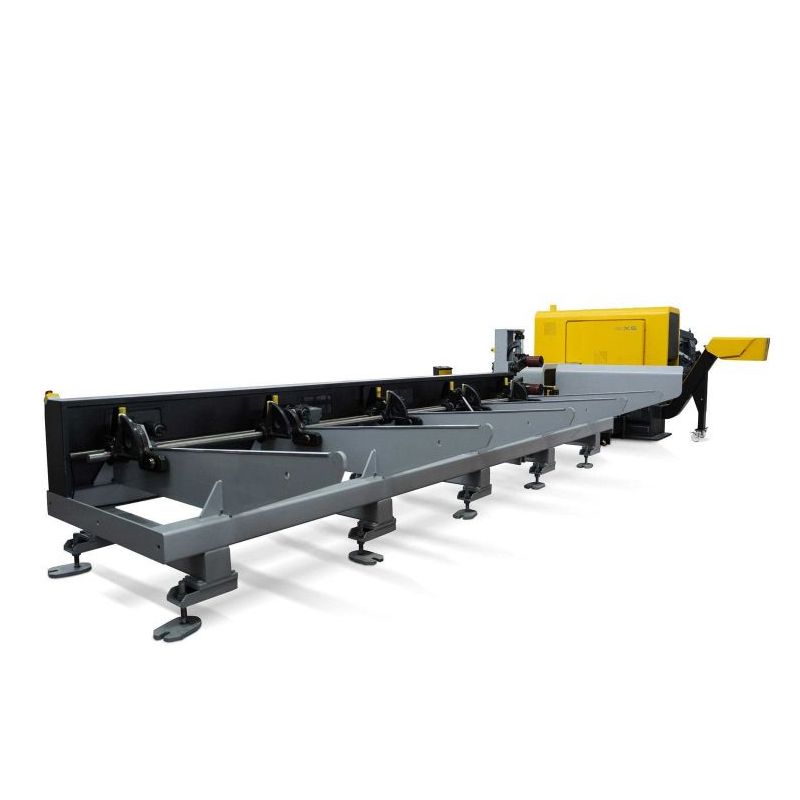

Kosi ulagač
- Dimenzije ulagača (D × Š × V): 6300 × 2300 × 1400 mm
Pneumatika, hidraulika i podmazivanje
Pneumatski sustav
- Tlak zraka: 5 bar / 0,5 mPa
- Protok zraka: 245 lt/dk
Spremnici
- Kapacitet hidrauličnog spremnika: 70 l
- Kapacitet spremnika uljne magle: 1,5 l
Standardna oprema
Stezanje i hlađenje
- Gornje stezanje: hidrauličko
- Škripac: hidraulički
- Hlađenje: ILC Mikrospray
- Četka lista pile: standardna oprema
Upravljanje i pogon
- Inverter: standardna oprema
- Upravljačka ploča: standardna oprema
- Prekidač poklopca: standardna oprema
- Reduktor: Heavy Duty izvedba
Opcijska oprema
Filtracija zraka
- Filtar zraka: opcija
Valjkasti stol
- Stol s valjcima za materijal: 6 m, opcija
Dimenzije i masa stroja
Dimenzije
- Dimenzije stroja (Š × D × V): 3400 × 2400 × 2750 mm
- Visina stola: 900 mm
Masa
- Masa stroja: 3680 kg
Pregled specifikacija
| Karakteristika | Vrijednost |
|---|---|
| Proizvođač | Beka Mak |
| Model | BMDO-150XS |
| Tip stroja | Cirkularna pila |
| Kut rezanja | 0° |
| Kapacitet rezanja – okrugli materijal | 20–153 mm |
| Kapacitet rezanja – pravokutni materijal | Nije navedeno |
| Kapacitet rezanja – kvadratni materijal | 40–110 mm |
| Glavni pogonski motor | 15 kW |
| Hidraulični motor | 2,2 kW |
| Motor rashladnog sustava | 0,2 kW |
| Servo motor dodavača | 2 kW |
| Servo motor glave | 2 kW |
| Motor transportera strugotine | 0,25 kW |
| Maksimalno punjenje stola za okrugle šipke | 6000 × 160 mm × 10 šipki |
| Dimenzije kosog ulagača (D × Š × V) | 6300 × 2300 × 1400 mm |
| Dimenzija lista OD × T × t | Ø460 × T2,7 × 2,27t mm |
| Promjer provrta lista | 40 mm |
| Rupe za pinove | 2/16/80 |
| Brzina lista pile | 40–280 m/min |
| Napajanje | AC 400 V, 3 PH, 50/60 Hz |
| Potrebna snaga | 21,65 kW |
| Tlak zraka | 5 bar / 0,5 mPa |
| Protok zraka | 245 lt/dk |
| Kapacitet hidrauličnog spremnika | 70 l |
| Kapacitet spremnika uljne magle | 1,5 l |
| Mehanizam indeksiranja | Servo pogon |
| Indeksiranje materijala | AC servo motor i navojno vreteno |
| Hod dodavanja | 800 mm |
| Duljina dodavanja | 10–9999 mm |
| Brzina dodavanja | 0–750 mm/s |
| Minimalna duljina završnog obrezivanja | 10 mm |
| Duljina ostatka materijala | 60 mm |
| Visina stola | 900 mm |
| Dimenzije stroja (Š × D × V) | 3400 × 2400 × 2750 mm |
| Masa stroja | 3680 kg |
Glavne karakteristike
Okrugli materijal do 153 mm
Pri kutu rezanja 0° naveden je raspon 20–153 mm za okrugli materijal.
TCT cirkularni list
Stroj je predviđen za TCT list pri brzom i preciznom rezanju punih šipki.
Servo hod 800 mm
Standardno servo dodavanje ima hod 800 mm.
Brzina do 280 m/min
Brzina lista pile navedena je u rasponu 40–280 m/min.
Automatsko ulaganje 6 m
Opis stroja navodi automatski ulagač materijala duljine 6 m.
Glavni motor 15 kW
Glavni pogonski motor ima snagu 15 kW.
