Inverterski plazma rezač 200 A
Raspoloživost
Plazma rezač

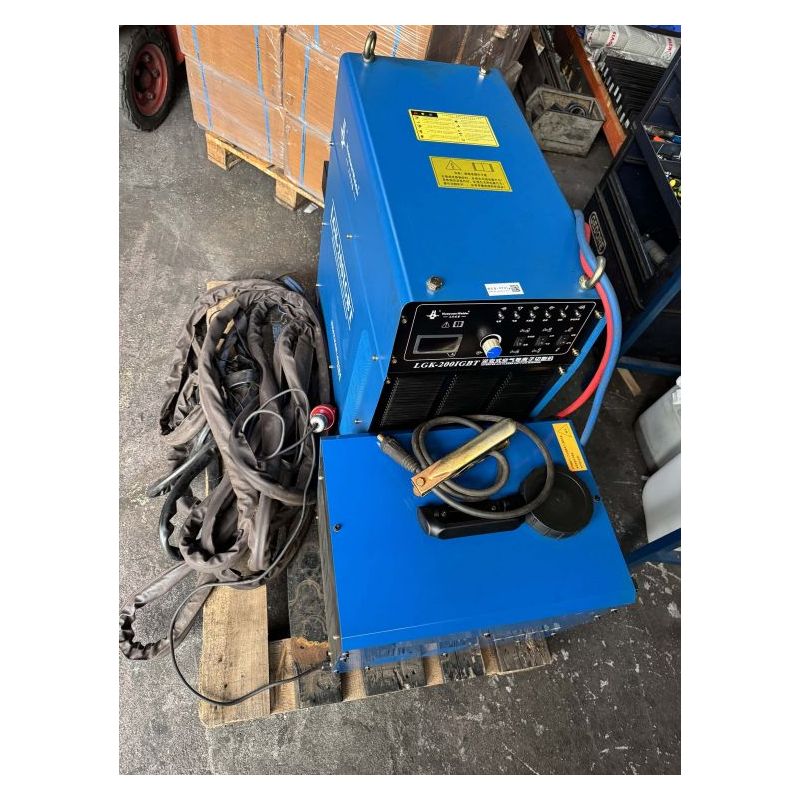

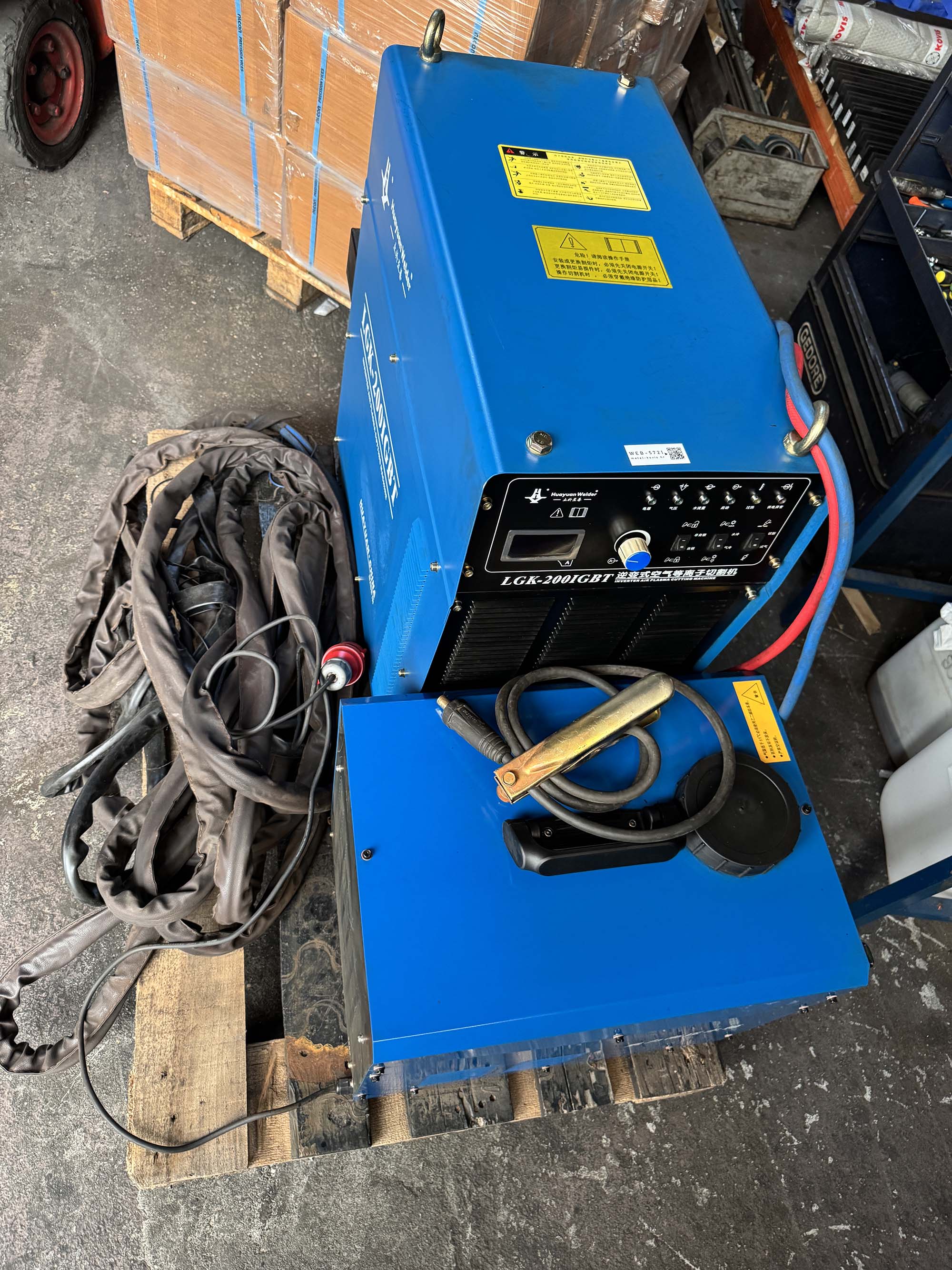

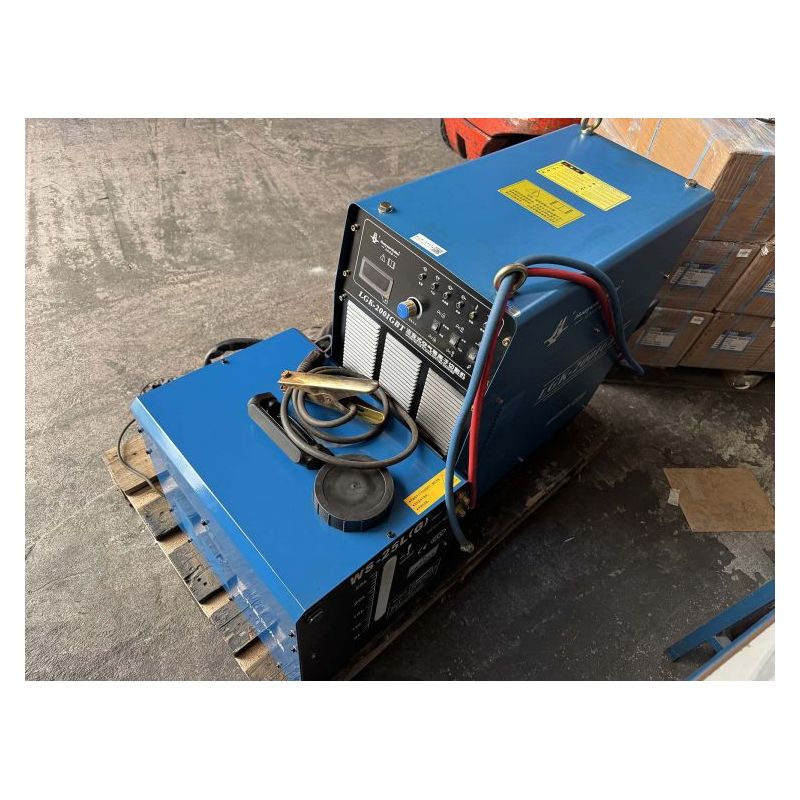

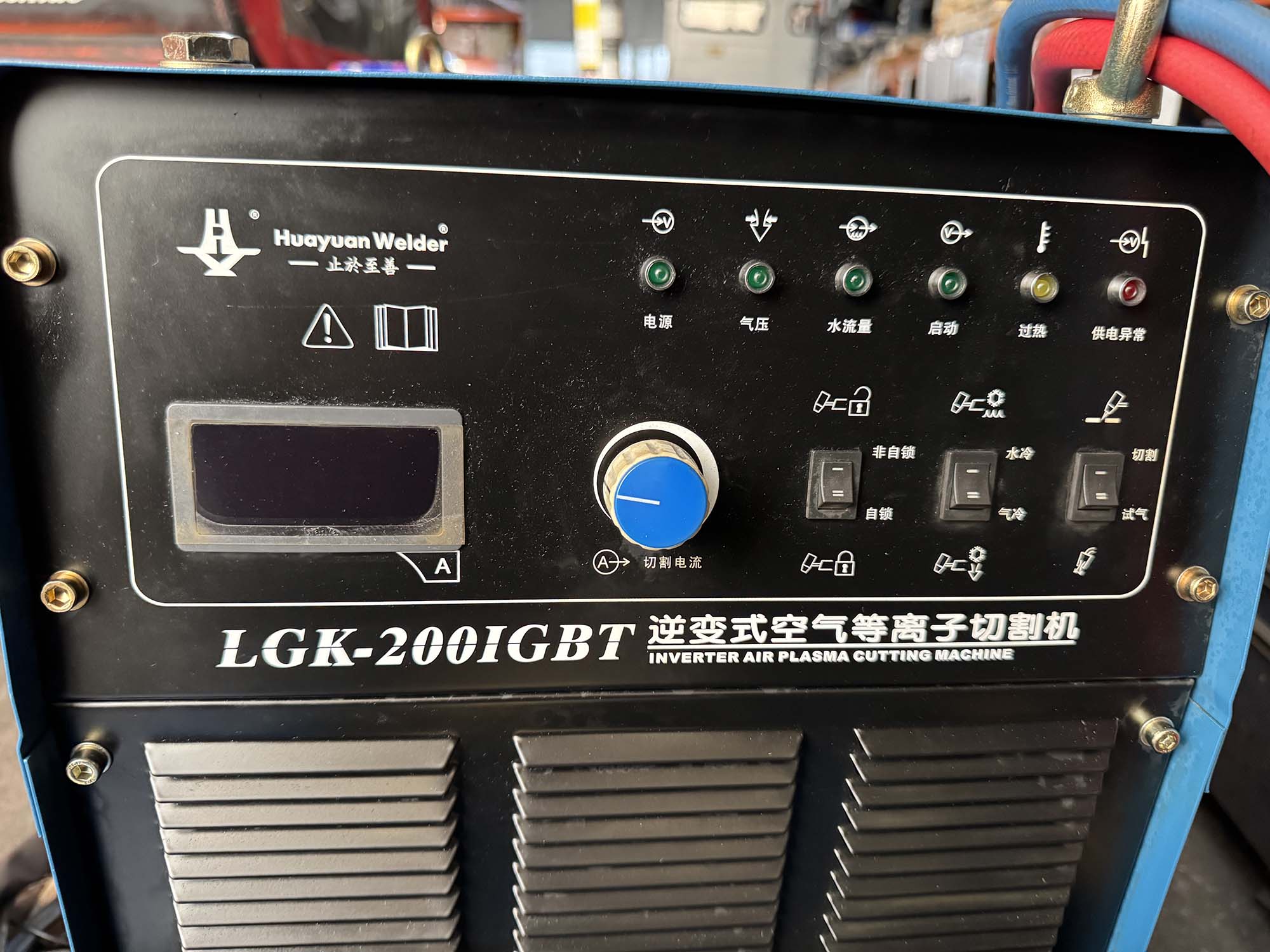

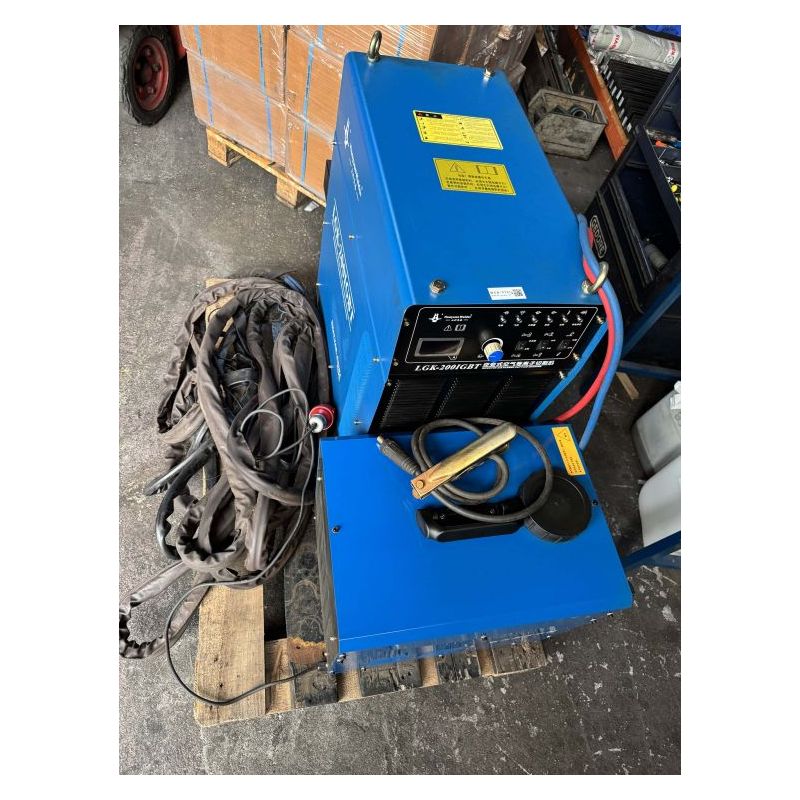

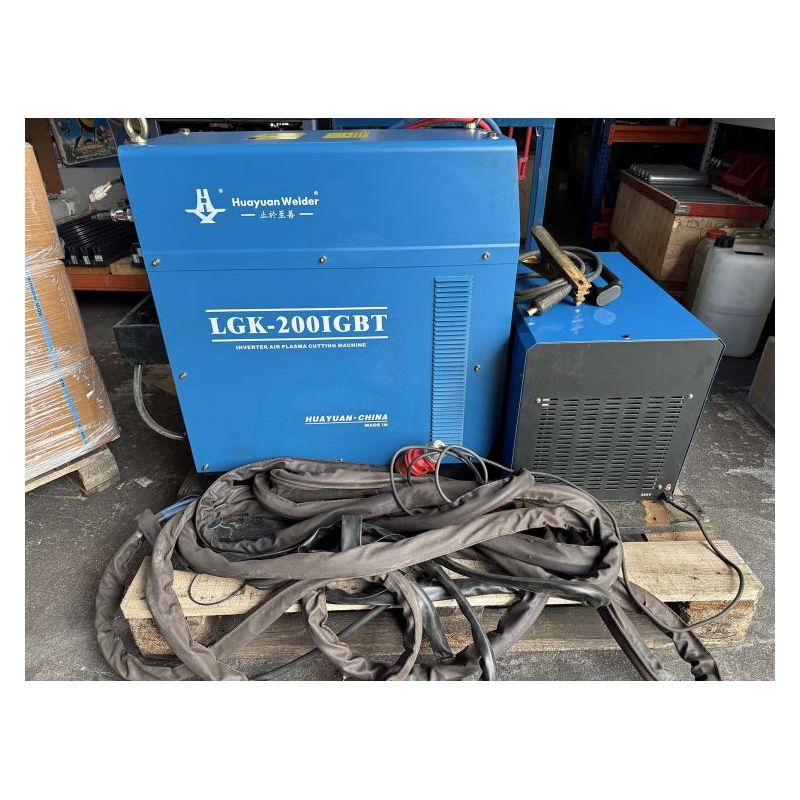

HuayuanWelder LGK-200IGBT + WS-25L(G)
Profesionalni inverterski plazma rezač snage 200 A s IGBT tehnologijom, namijenjen ručnom i CNC plazma rezanju. U kompletu s jedinicom vodenog hlađenja WS-25L(G).
200 A IGBT inverter 100% intermitencija Ručni / CNC rad Vodeno hlađenje
Glavne prednosti
- Stabilan plazma luk i kvalitetan rez
- Bezkontaktno paljenje luka
- Pogodno za deblje materijale
- Mogućnost ručnog i strojnog rezanja
- Komplet s hladnjakom za vodeno hlađeni gorionik
Opis uređaja

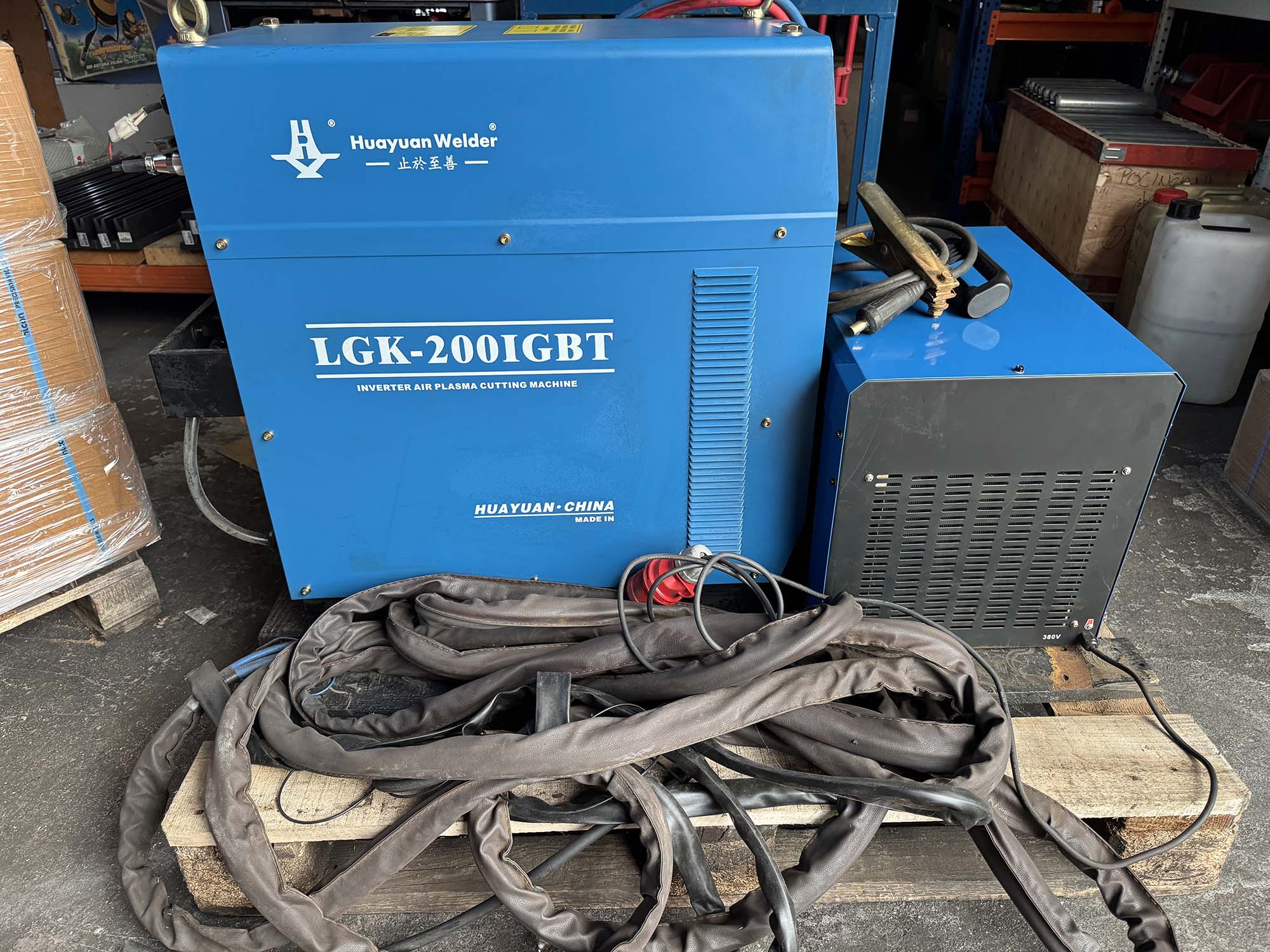

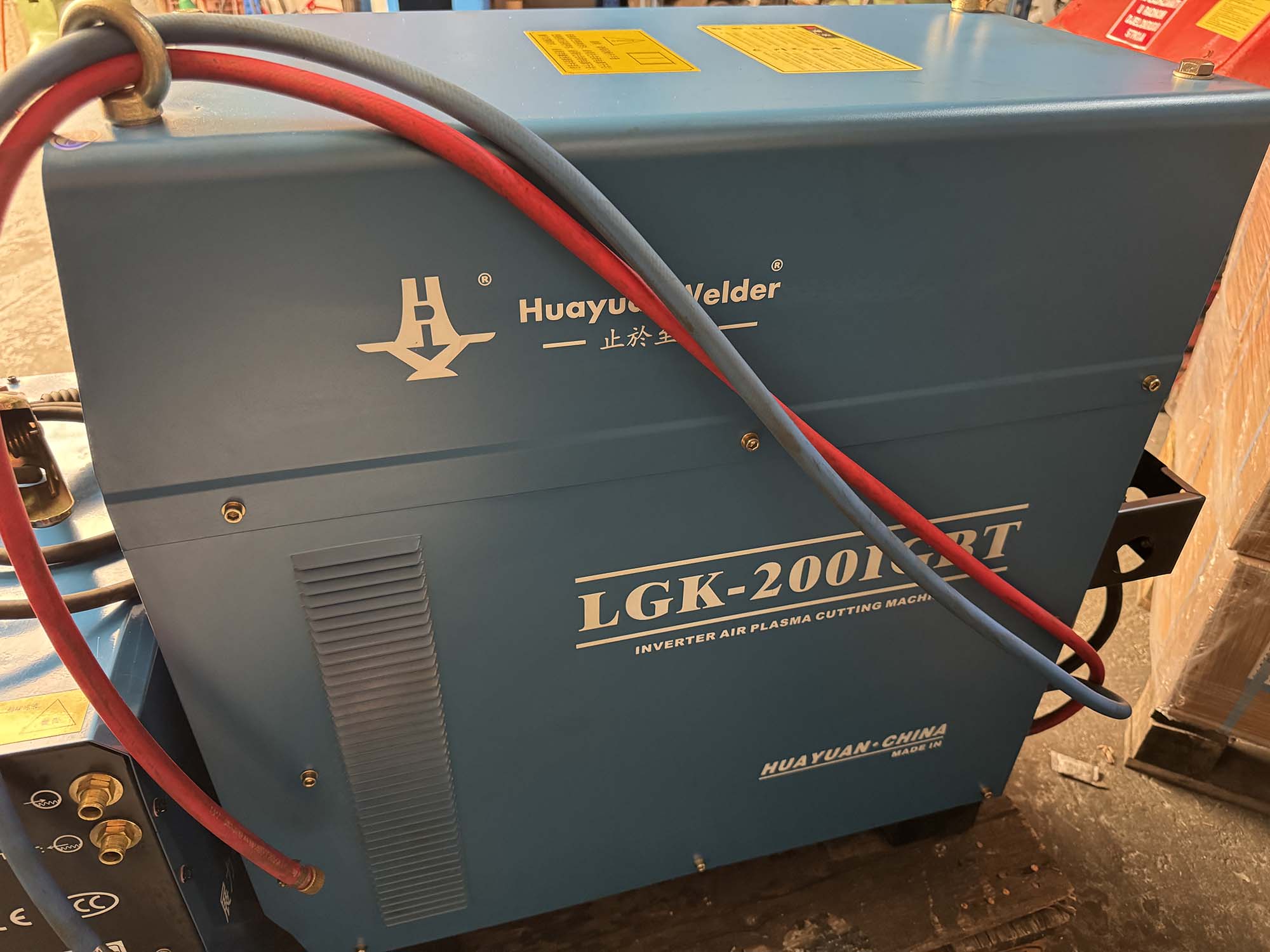

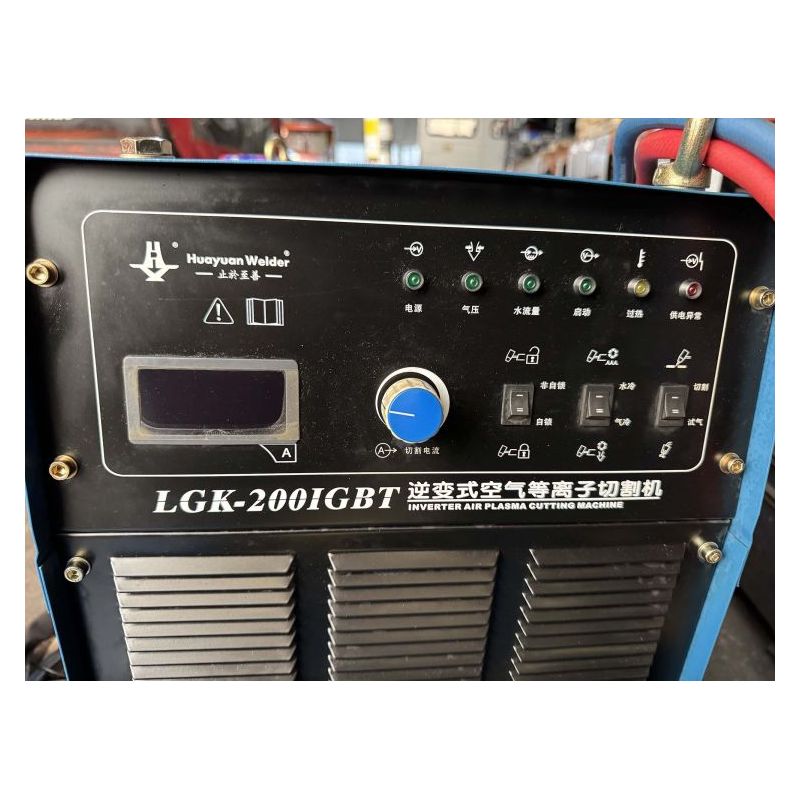

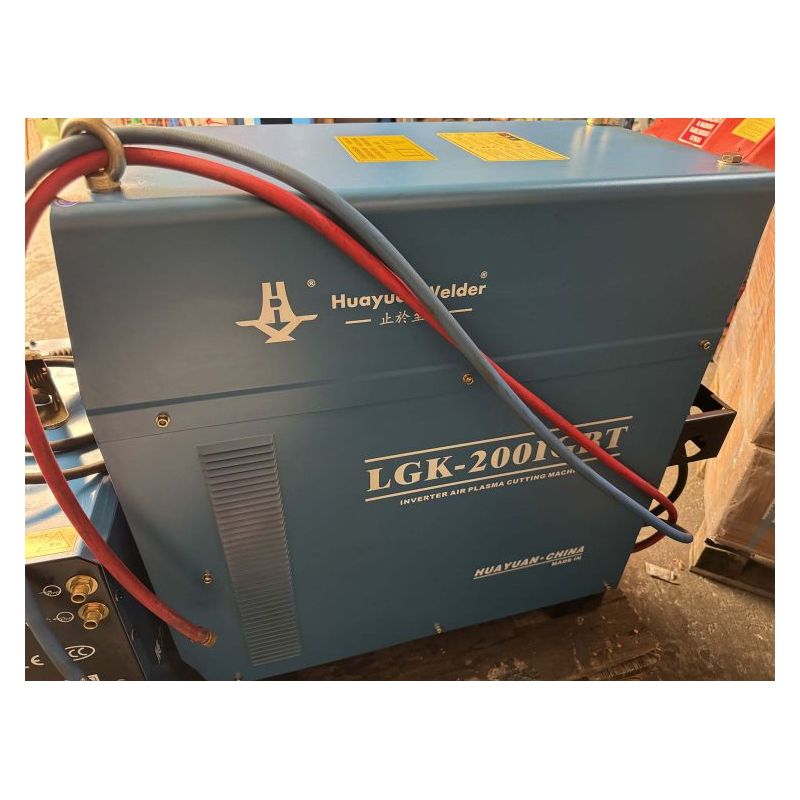

HuayuanWelder LGK-200IGBT je snažan inverterski plazma rezač za profesionalnu upotrebu u radionicama, proizvodnji i kod CNC plazma sustava. Uređaj koristi komprimirani zrak kao plazma plin, a zahvaljujući 200 A izlazne struje omogućuje rezanje čelika većih debljina.

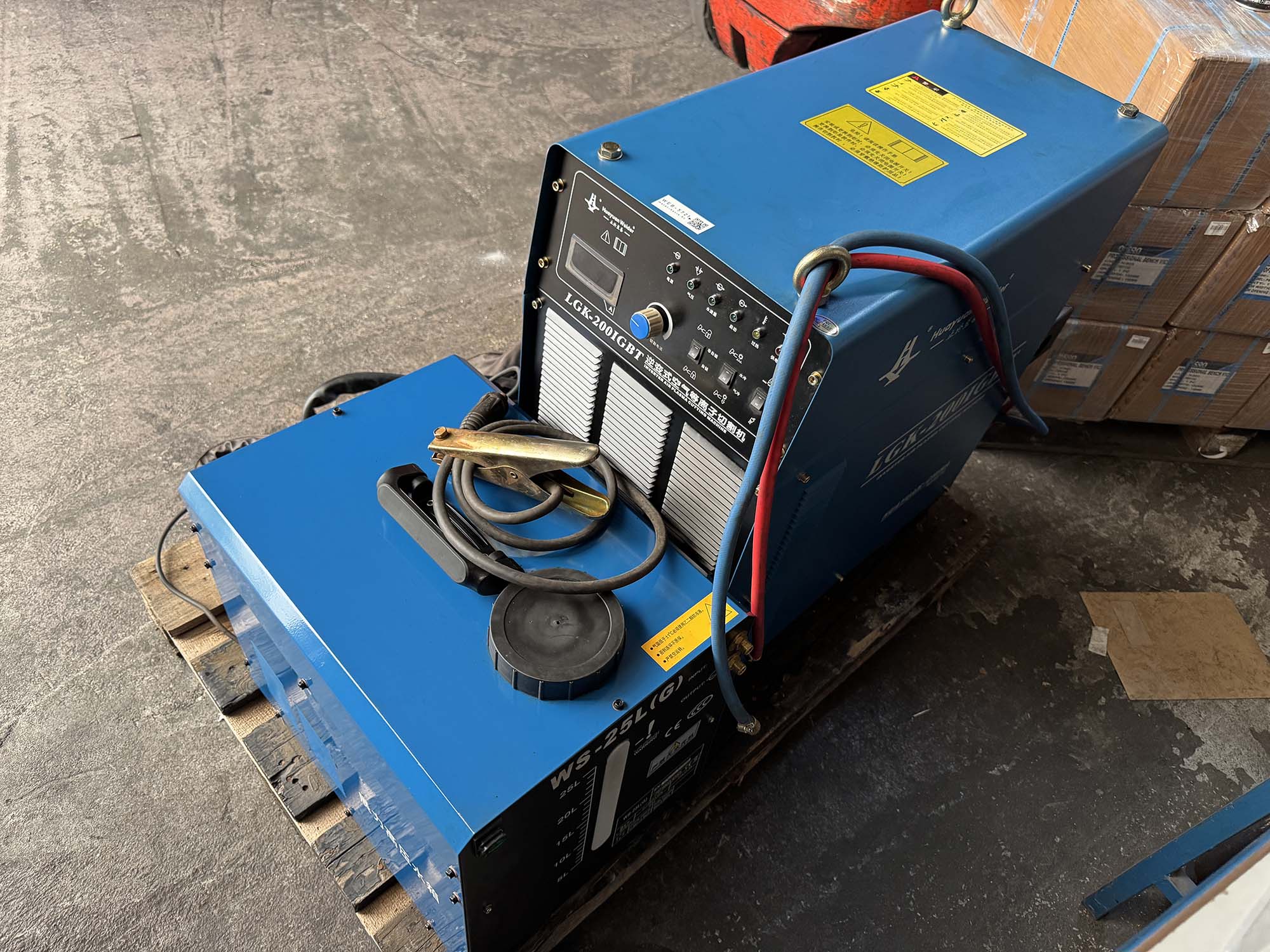

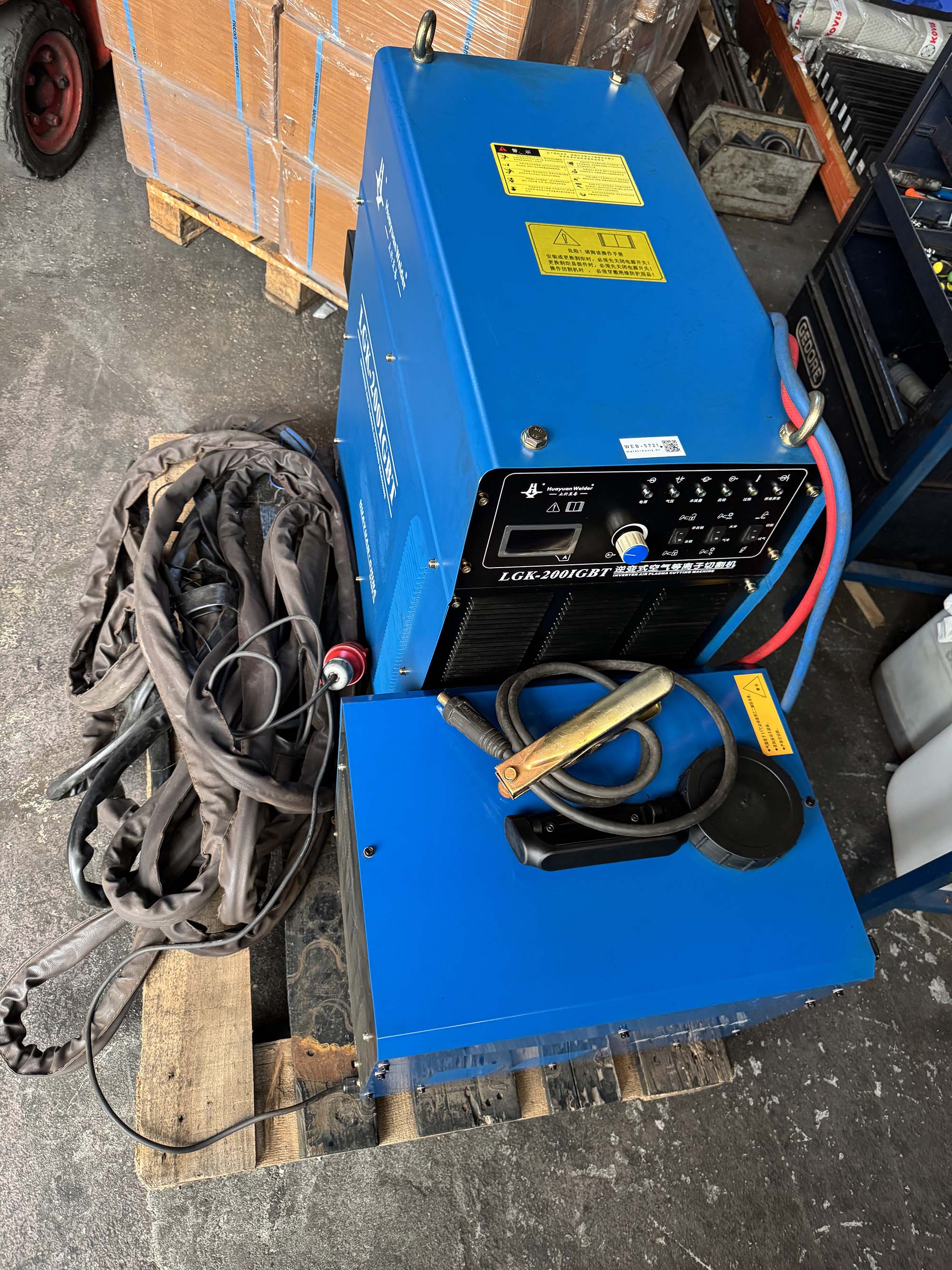

U kombinaciji s WS-25L(G) jedinicom vodenog hlađenja, ovaj komplet je posebno pogodan za zahtjevniji rad i dulje cikluse rezanja.
200 A Nazivna izlazna struja
65 mm Maksimalna debljina reza
45 mm Kvalitetni ručni rez
25 L Spremnik hladnjaka
Tehničke specifikacije LGK-200IGBT
| Model | LGK-200IGBT |
|---|---|
| Tip uređaja | Inverterski plazma rezač |
| Tehnologija | IGBT inverter |
| Napajanje | 3~380 V / 50 Hz |
| Tolerancija napona | ±10% |
| Nazivna ulazna snaga | 46,5 kVA |
| Nazivna izlazna struja | 200 A |
| Nazivni izlazni napon | 160 V |
| Raspon regulacije struje | 40–200 A |
| Intermitencija | 100% |
| Napon praznog hoda | 315 V DC |
| Plazma plin | Komprimirani zrak |
| Radni tlak zraka | 0,45–0,6 MPa |
| Način hlađenja gorionika | Zračno / vodeno hlađenje |
| Paljenje luka | Bezkontaktno |
| Klasa izolacije | F |
| Stupanj zaštite | IP21S |
| Dimenzije uređaja | 800 × 380 × 810 mm |
| Neto masa | 82 kg |
Napomena: kod pojedinih distributerskih tablica može se pojaviti drugačija vrijednost ulazne snage. Za konačnu ponudu preporučuje se provjera pločice konkretnog uređaja.
Kapacitet rezanja
| Materijal | Ugljični čelik |
|---|---|
| Kvalitetni rez — ručno rezanje | 1–45 mm |
| Kvalitetni rez — strojno / CNC rezanje | 1–25 mm |
| Maksimalna debljina reza | 65 mm |
| Radni plin | Komprimirani zrak |
| Preporučeni tlak zraka | 0,45–0,6 MPa |
Stvarna kvaliteta i brzina reza ovise o materijalu, debljini, stanju potrošnih dijelova, tlaku zraka i postavkama rezanja.

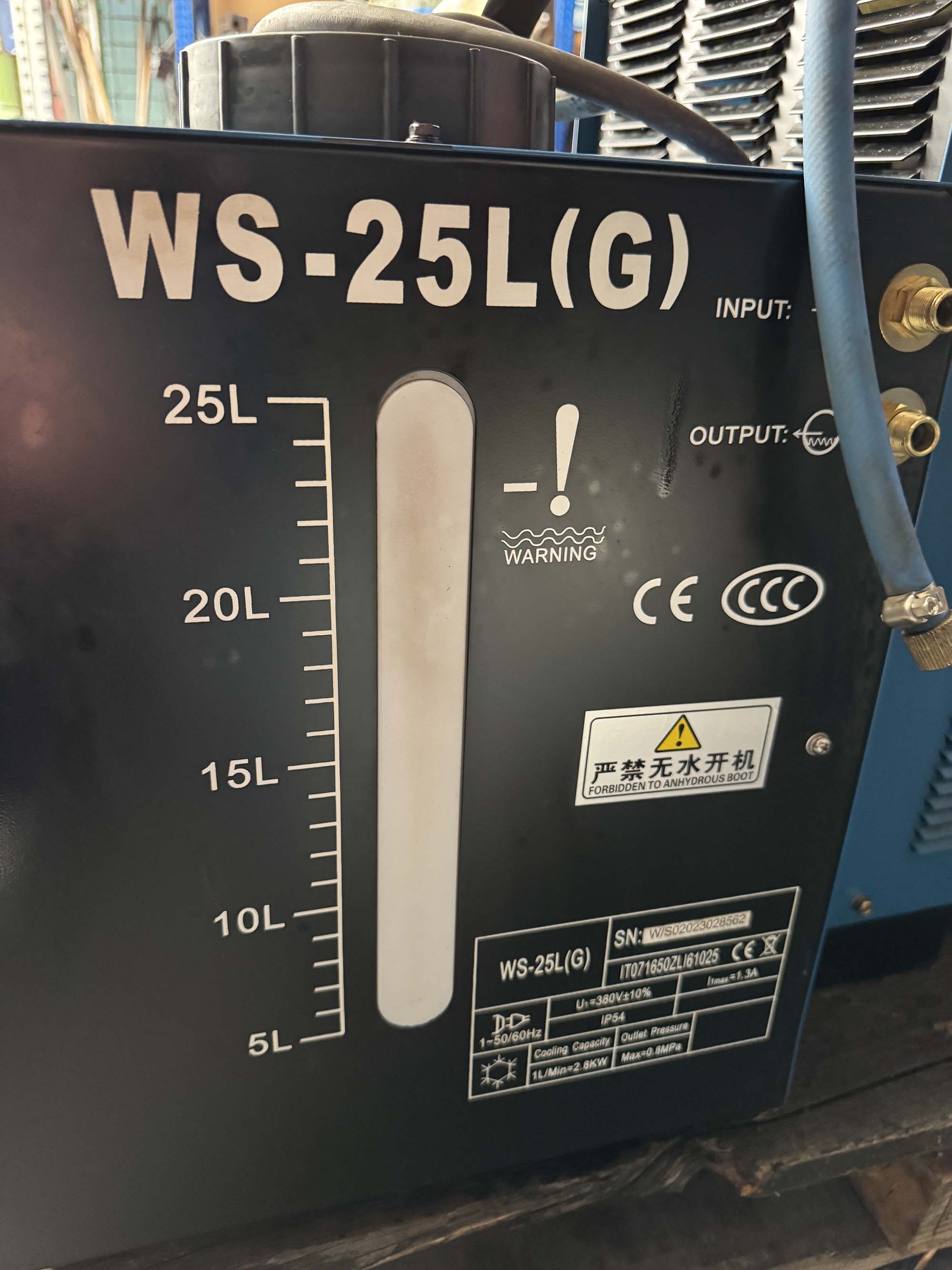

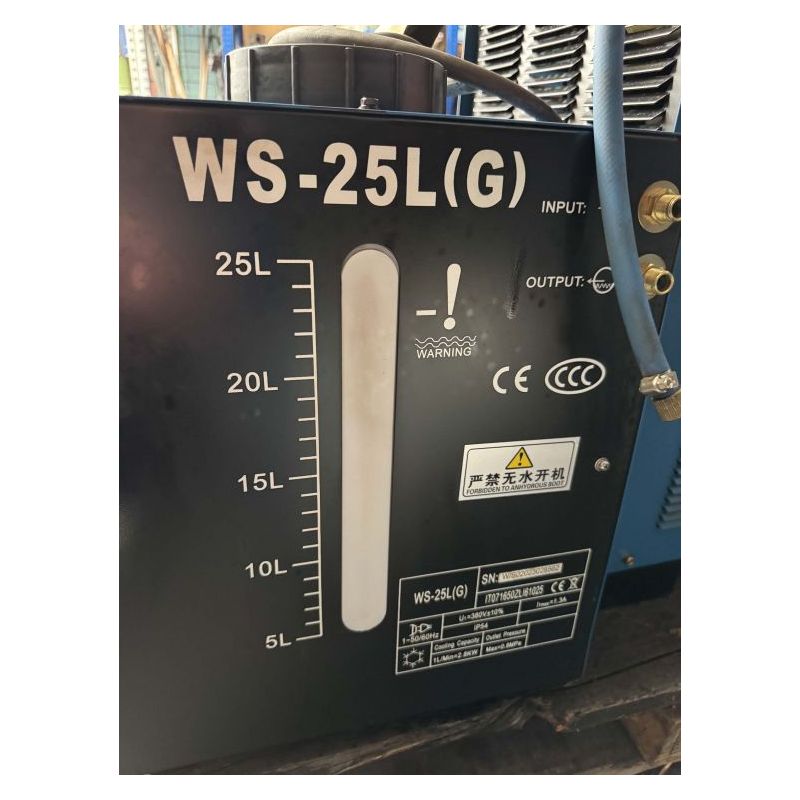

WS-25L(G) — jedinica vodenog hlađenja
| Model | WS-25L(G) |
|---|---|
| Tip | Jedinica vodenog hlađenja |
| Kapacitet spremnika | 25 L |
| Snaga pumpe | 370 W |
| Rashladni kapacitet | približno 2,5–2,8 kW |
| Maksimalni tlak | 0,30–0,35 MPa |
| Protok vode | oko 7–9 L/min |
| Radna temperatura | -20 °C do +60 °C |
| Masa | oko 25 kg |
| Dimenzije | oko 550 × 380 × 460 mm |
Napajanje hladnjaka može ovisiti o izvedbi. Prije objave konačne specifikacije preporučuje se provjeriti podatak na pločici uređaja.

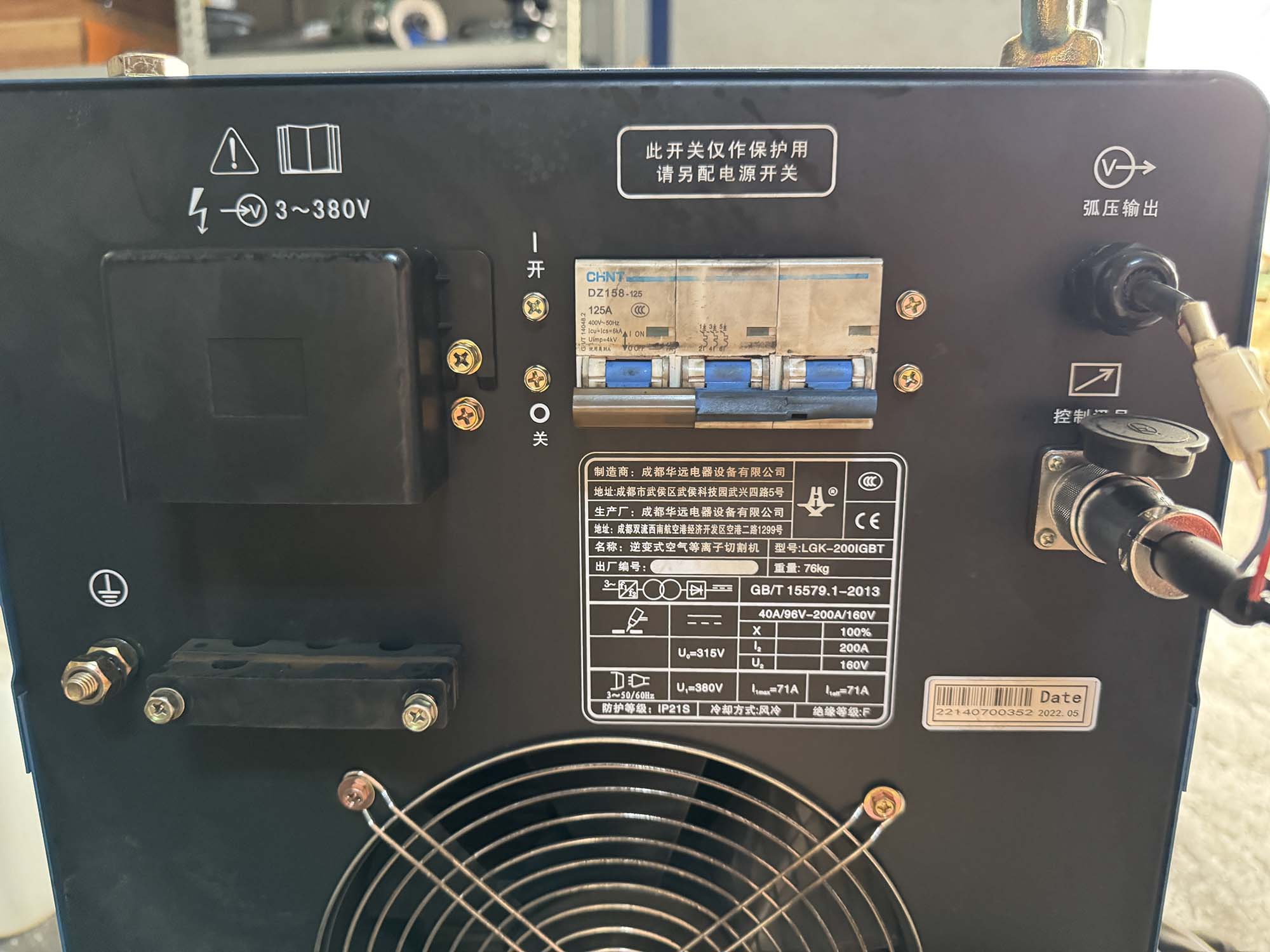

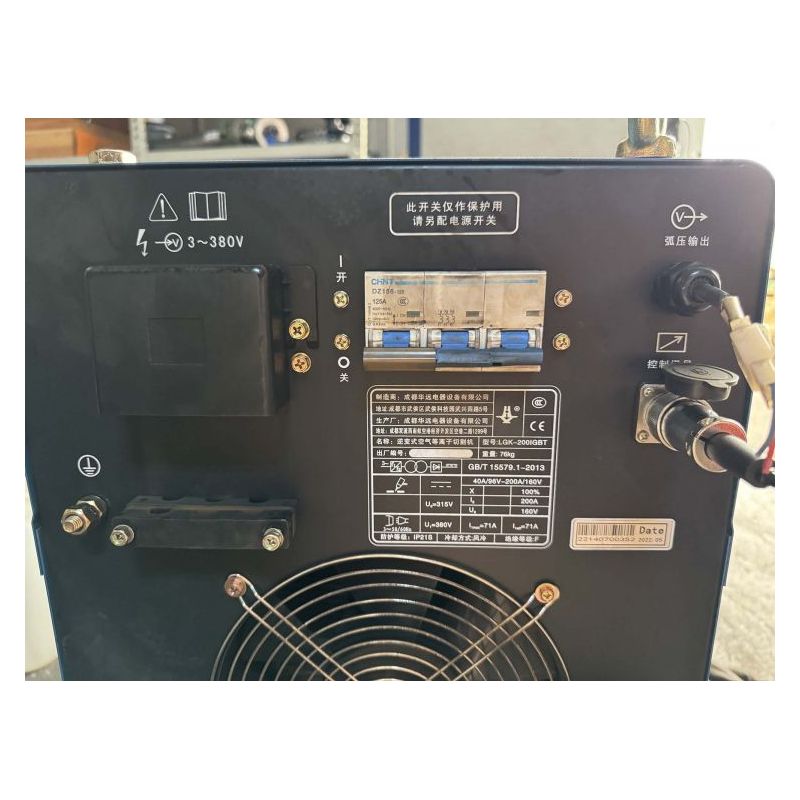

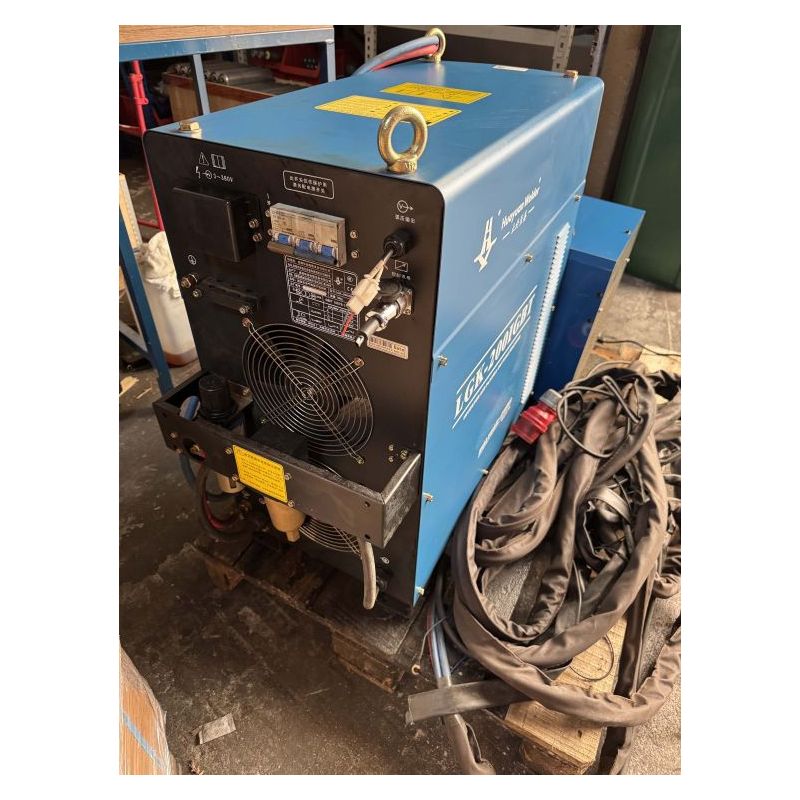

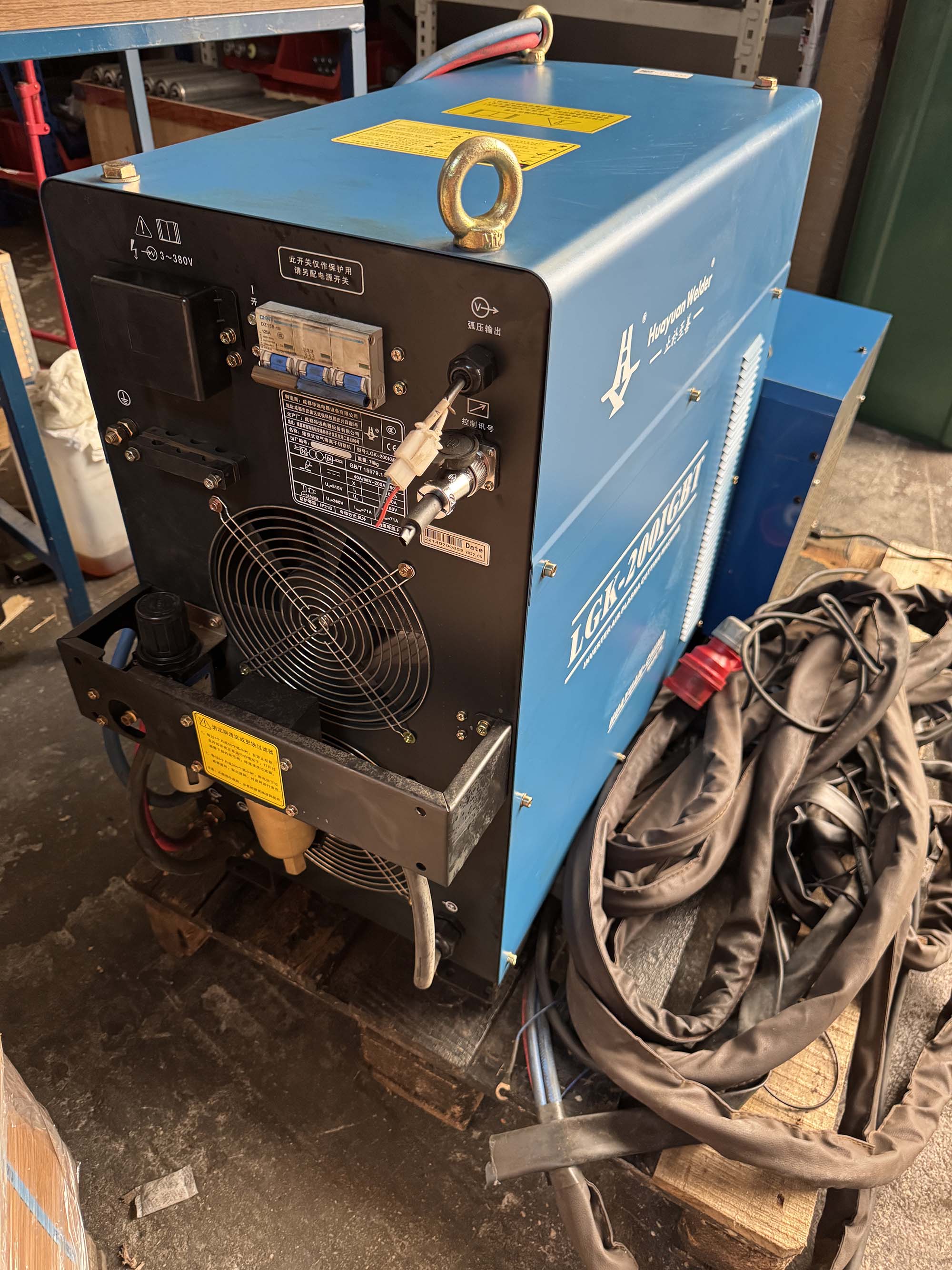

Priključak, instalacija i komplet
Preporučeni priključak za LGK-200IGBT
| Minimalni ulazni bakreni kabel | 16 mm² |
|---|---|
| Minimalni kabel uzemljenja | 16 mm² |
| Preporučeni osigurač | 125 A |
| Preporučeni kontaktor | 125 A |
Komplet uključuje
- HuayuanWelder LGK-200IGBT plazma rezač
- WS-25L(G) jedinicu vodenog hlađenja
- Priključke za rad s vodeno hlađenim gorionikom
- Mogućnost upotrebe za ručno i CNC plazma rezanje
Za instalaciju uređaja preporučuje se stručna provjera električnog priključka, dovoda komprimiranog zraka i sustava hlađenja.
Dostupnost
| Samobor | Dostupno |
| Otok Samoborski | Nedostupno |
| Sveta Nedelja - Obrtnička | Nedostupno |
| Sveta Nedelja - Franje Tuđmana | Nedostupno |
| Prelog | Nedostupno |
NAPOMENA
