CNC obradni centar

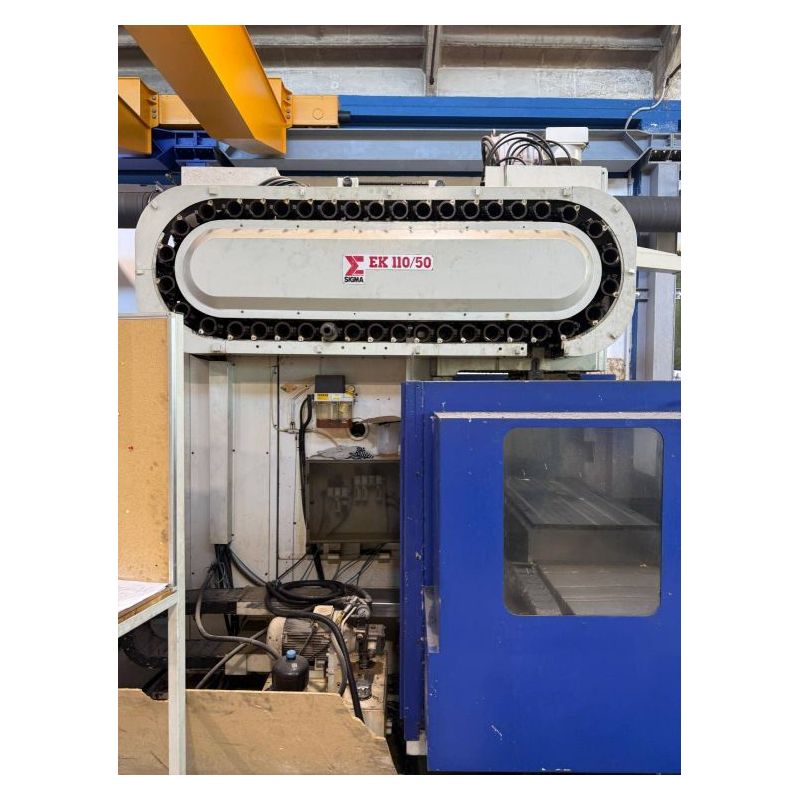

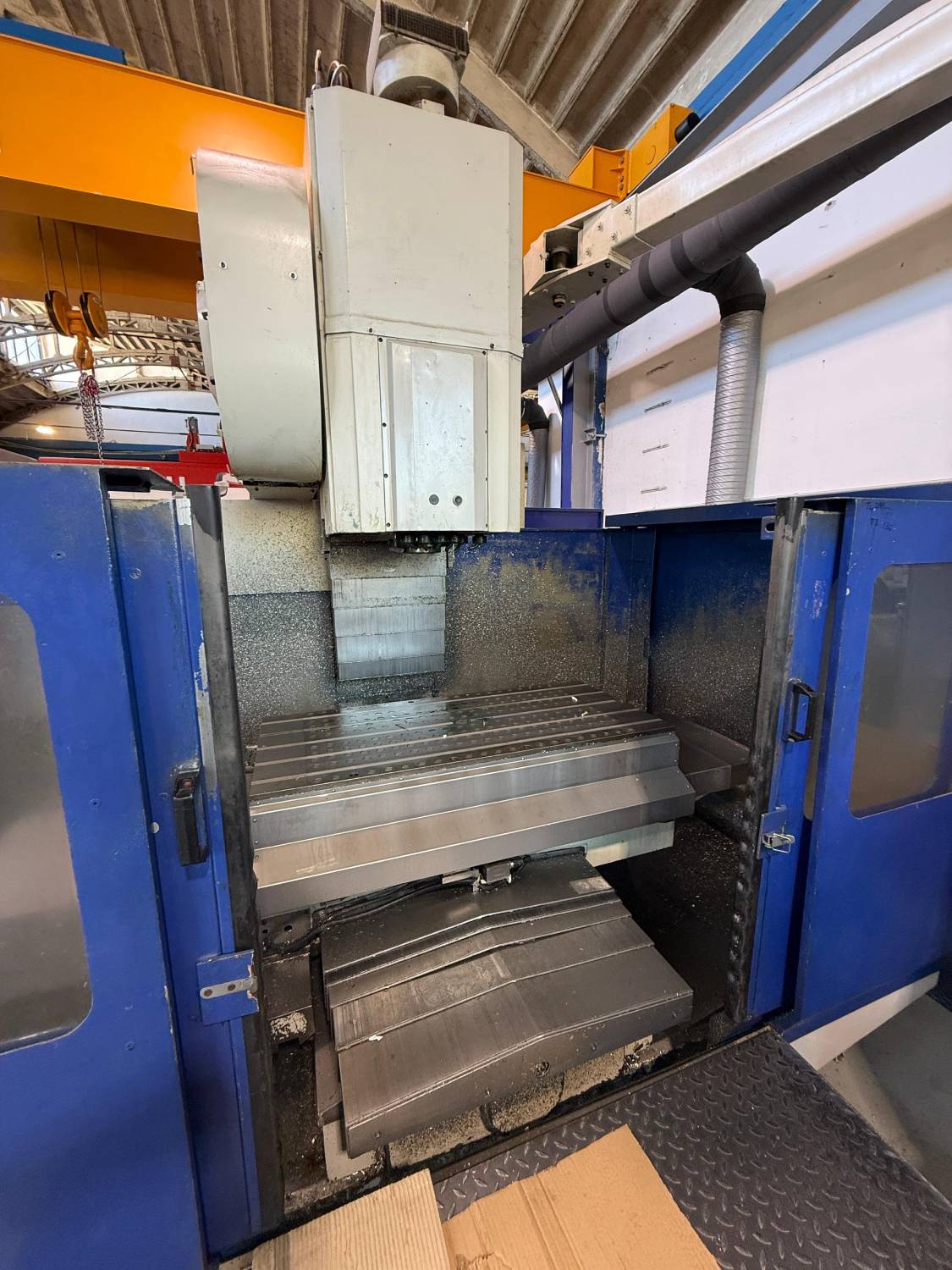

CNC obradni centar Sigma EK 110/50
CNC obradni centar Sigma EK 110/50 opremljen je HEIDENHAIN upravljačkom jedinicom i izveden kao troosni stroj. Radni stol dimenzija 1400 × 650 mm ima nosivost 2500 kg, dok spremnik alata prihvaća do 40 alata. Radni posmak po X/Y/Z osi iznosi 0–10000 mm/min, a brzi pomak 15000 mm/min.
HEIDENHAIN
marka kontrole3 osi
broj osi2500 kg
nosivost stola40
kapacitet spremnika alataKontrolna jedinica i radni stol

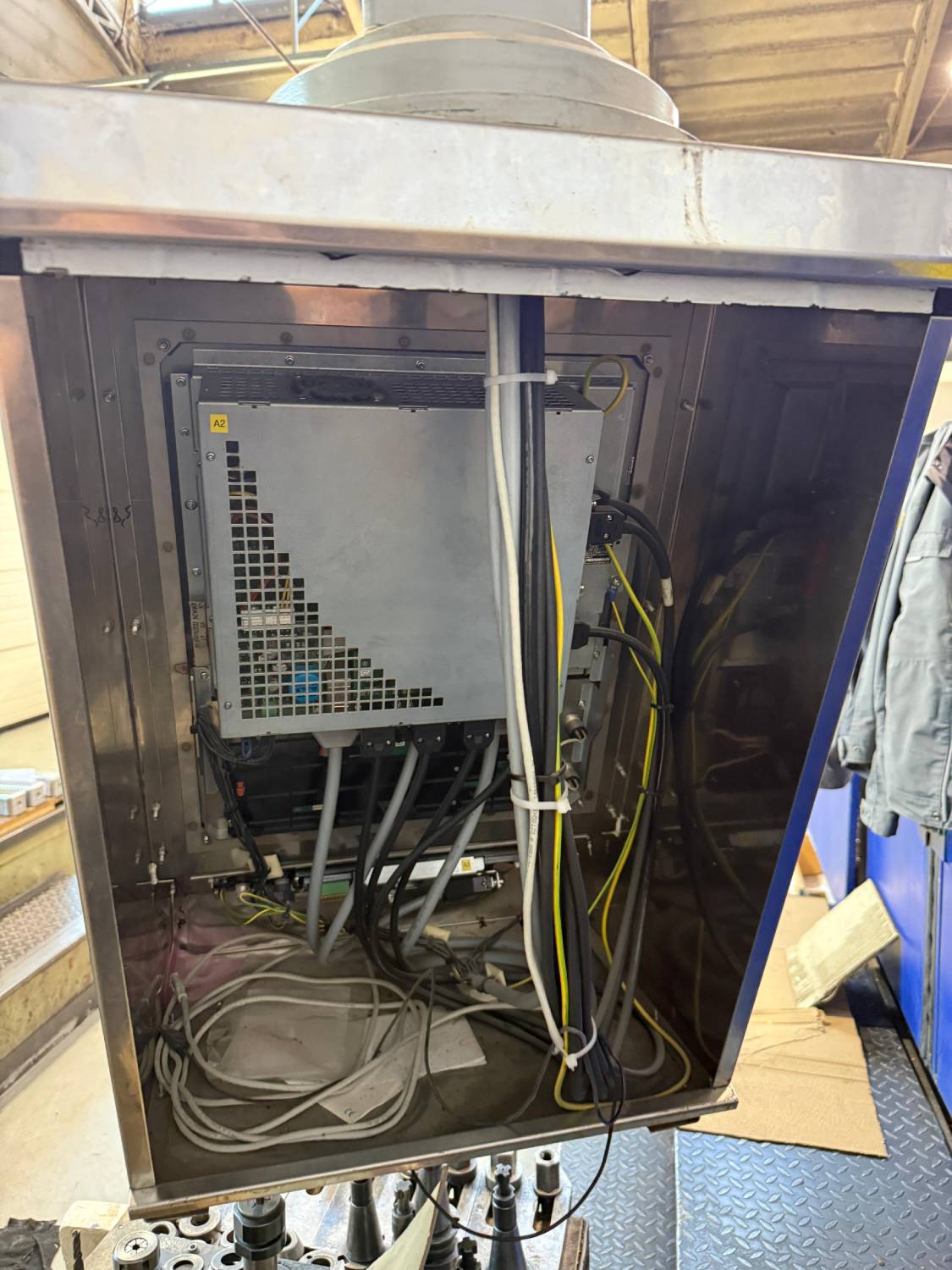

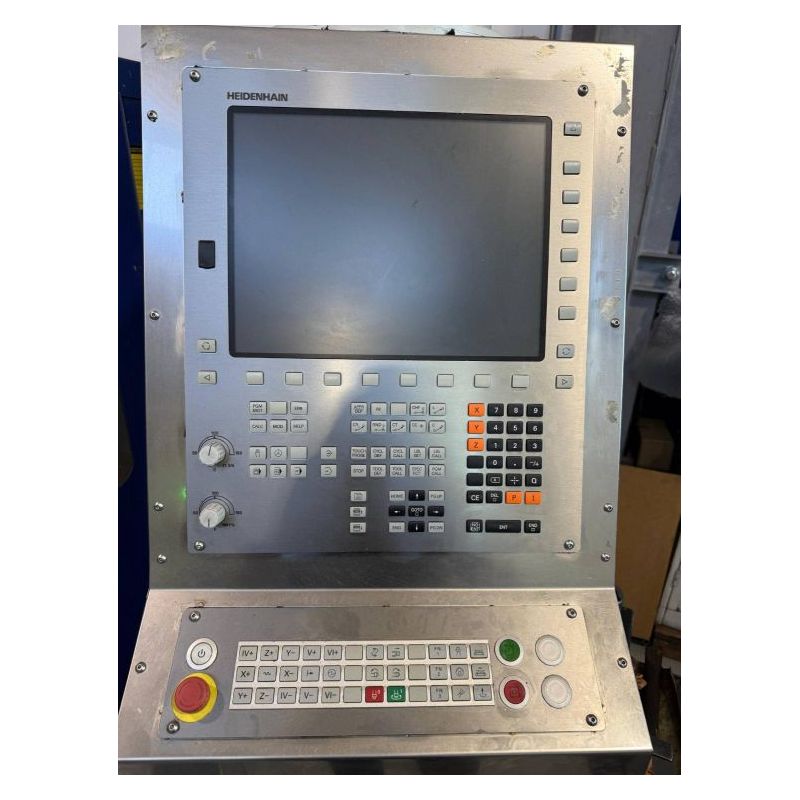

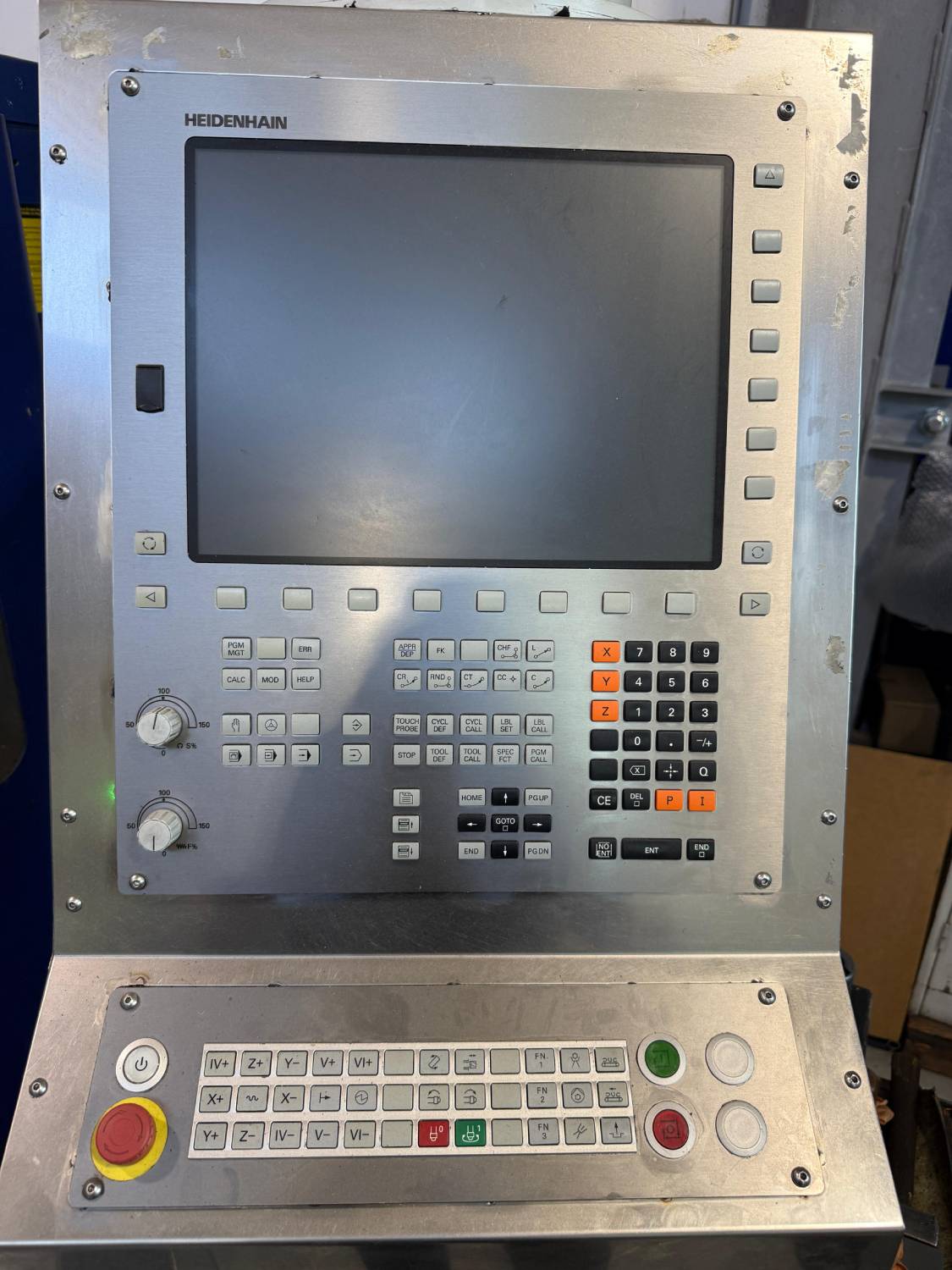

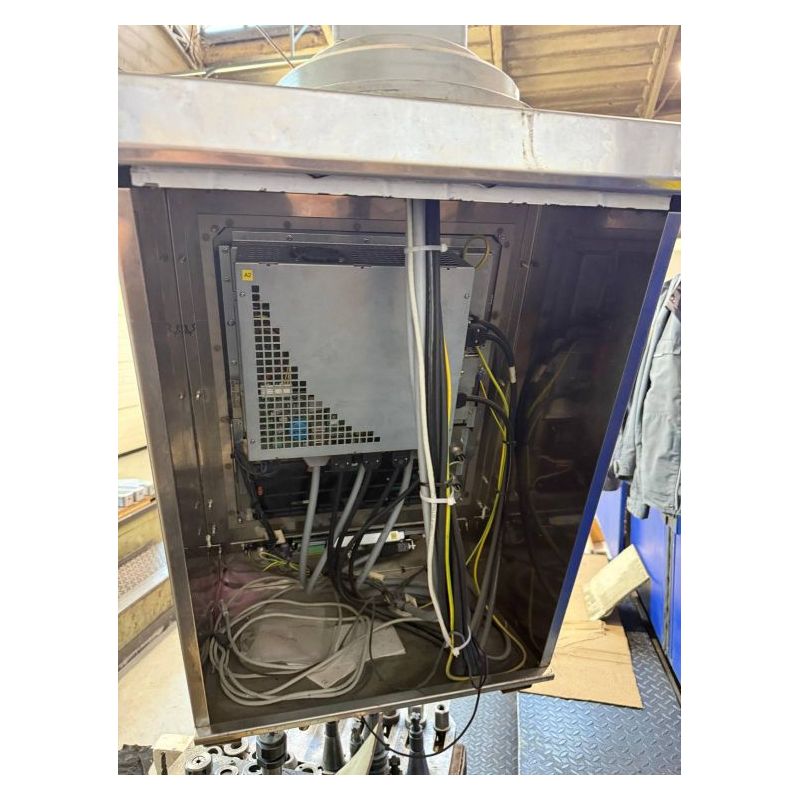

Kontrolna jedinica
- Marka kontrole: HEIDENHAIN
- Broj osi: 3

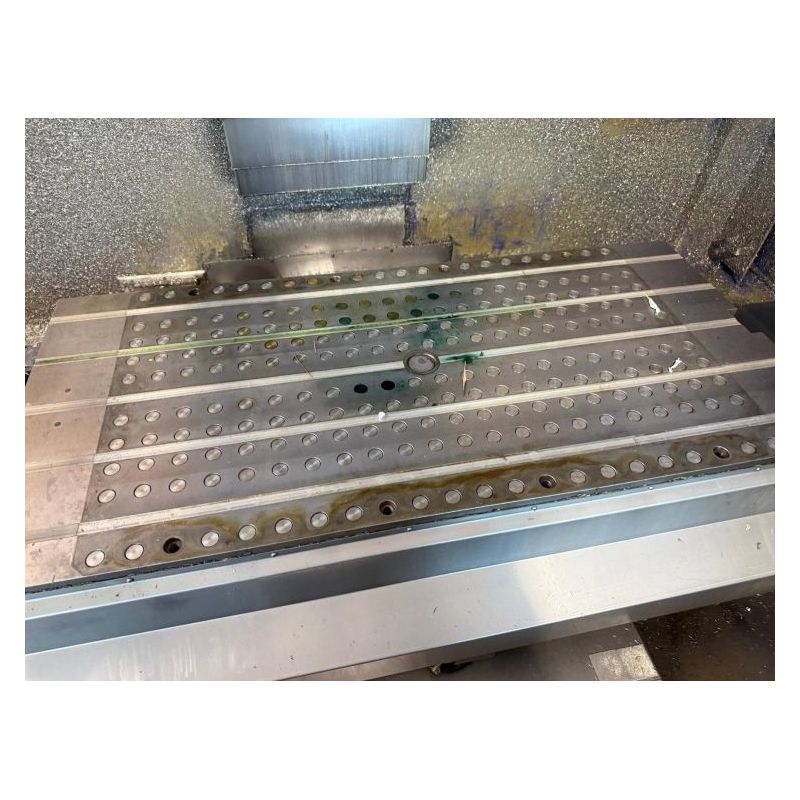

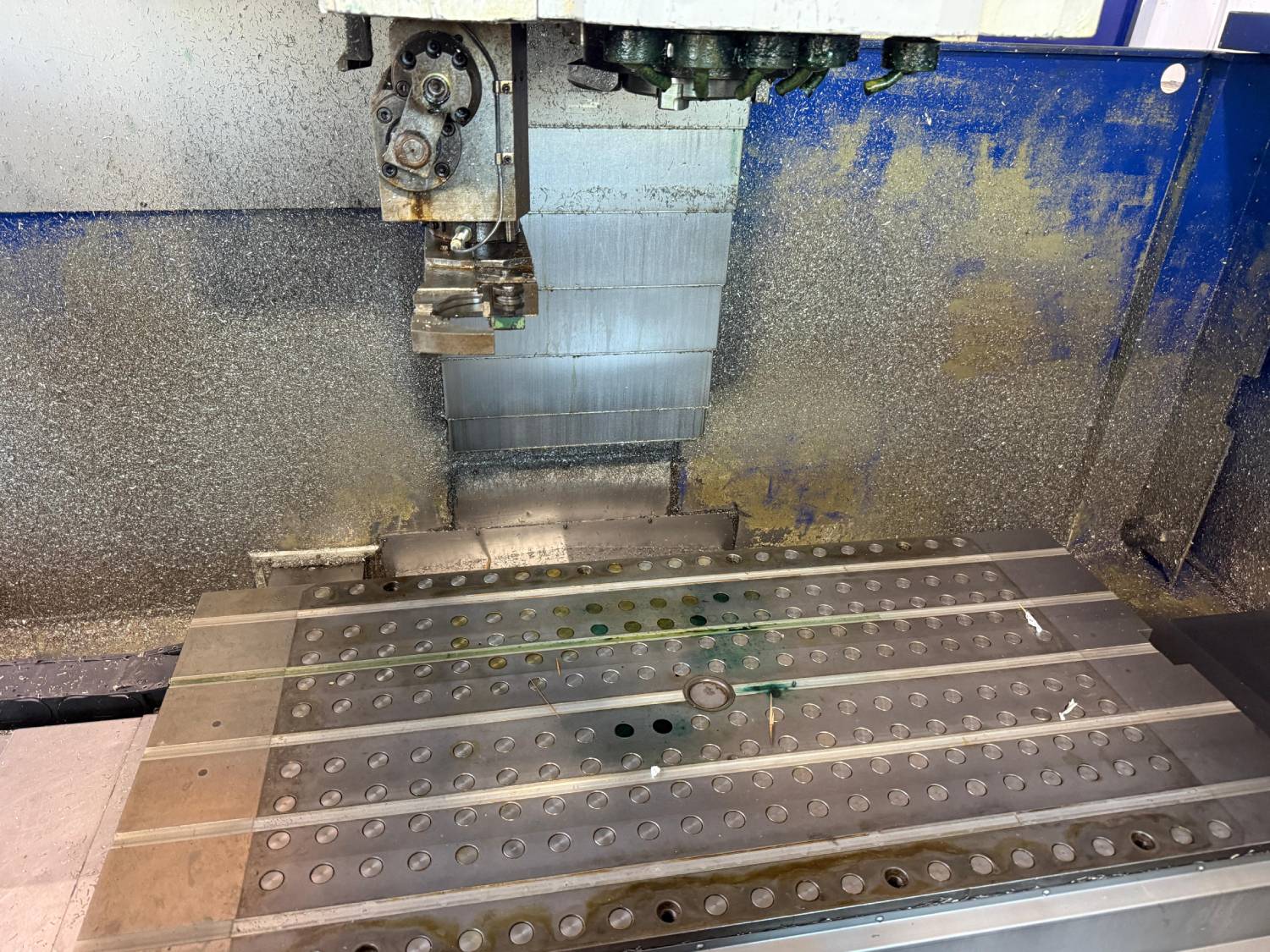

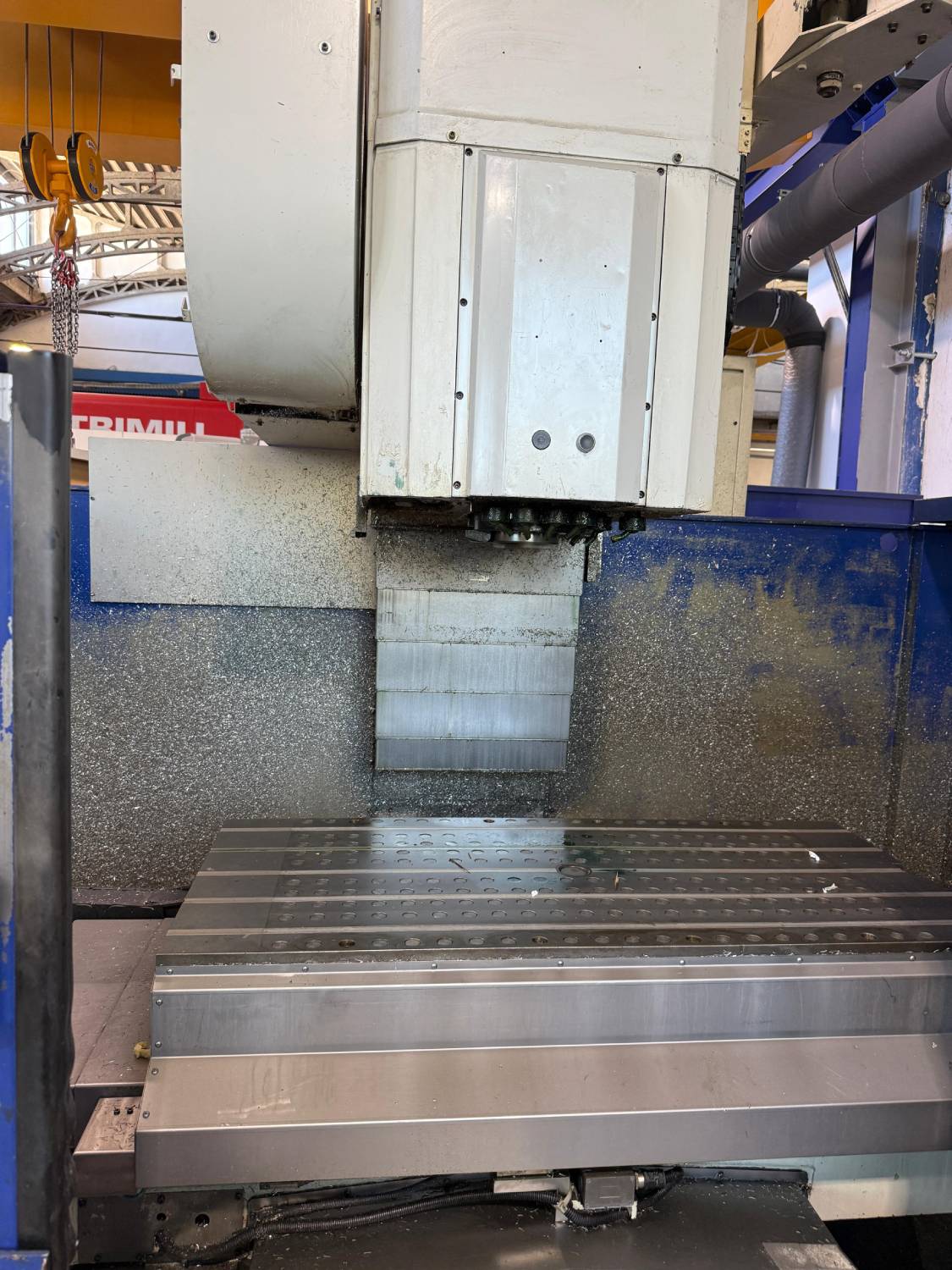

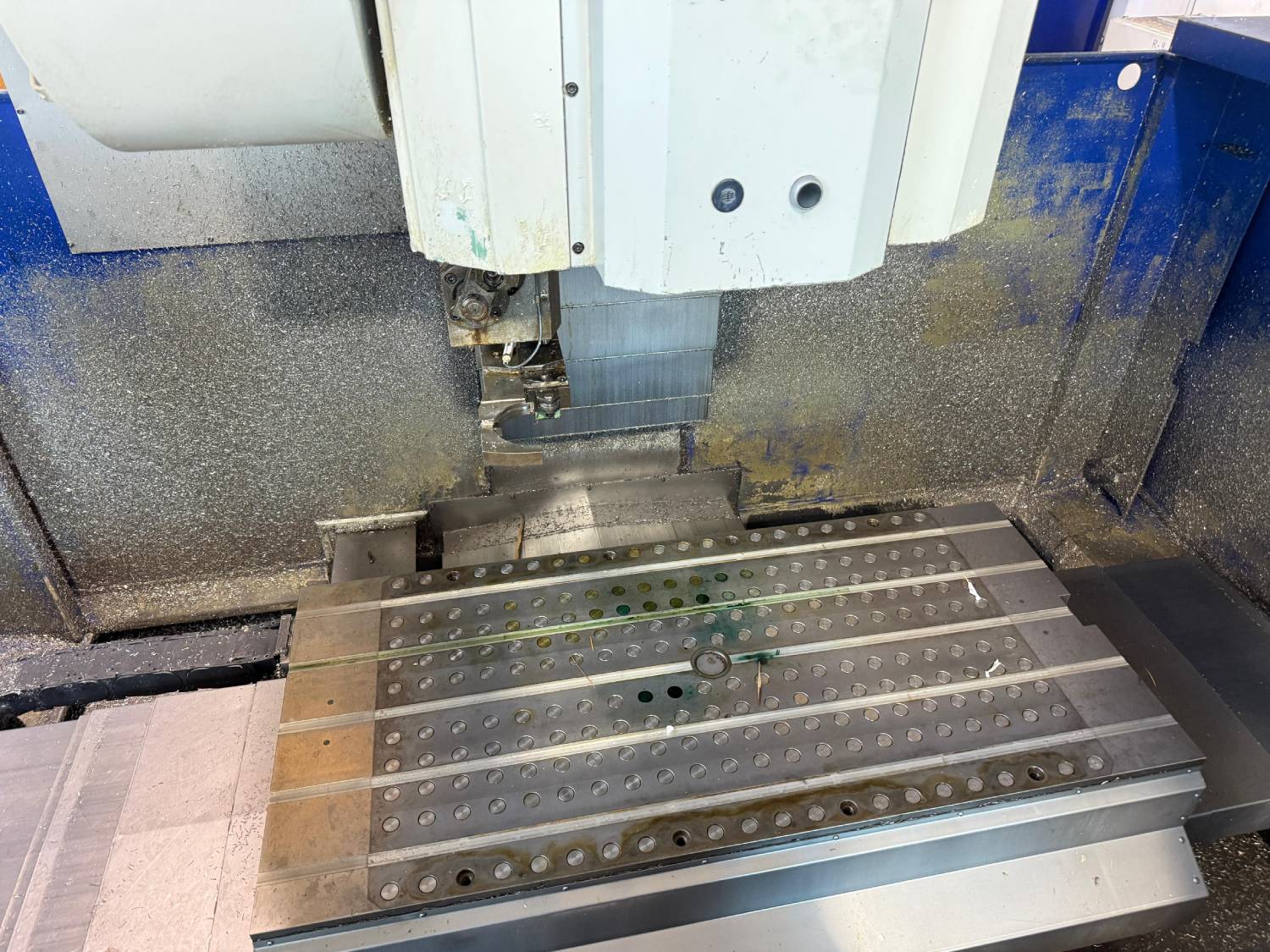

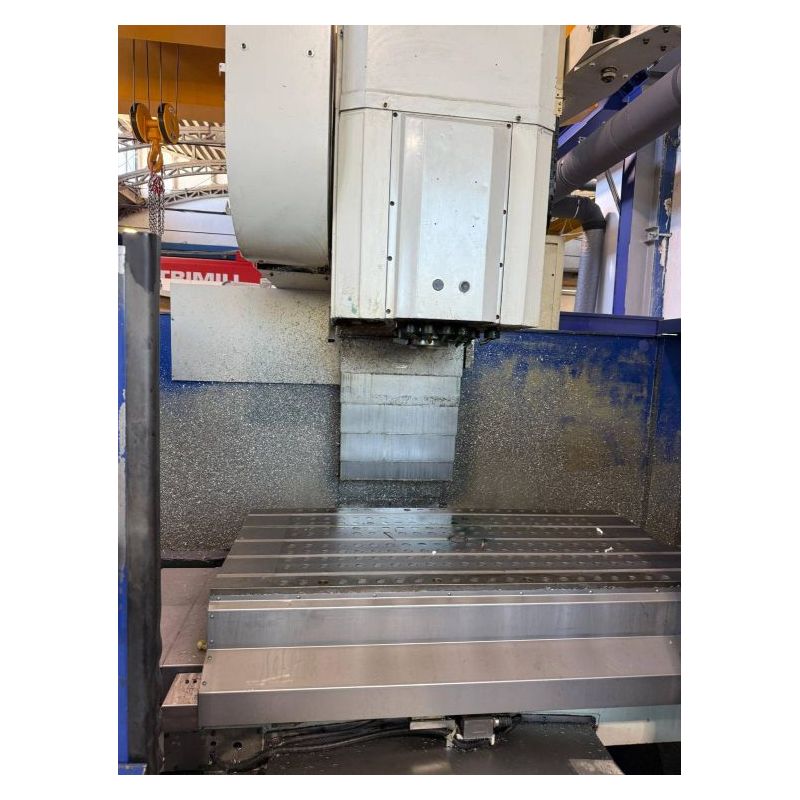

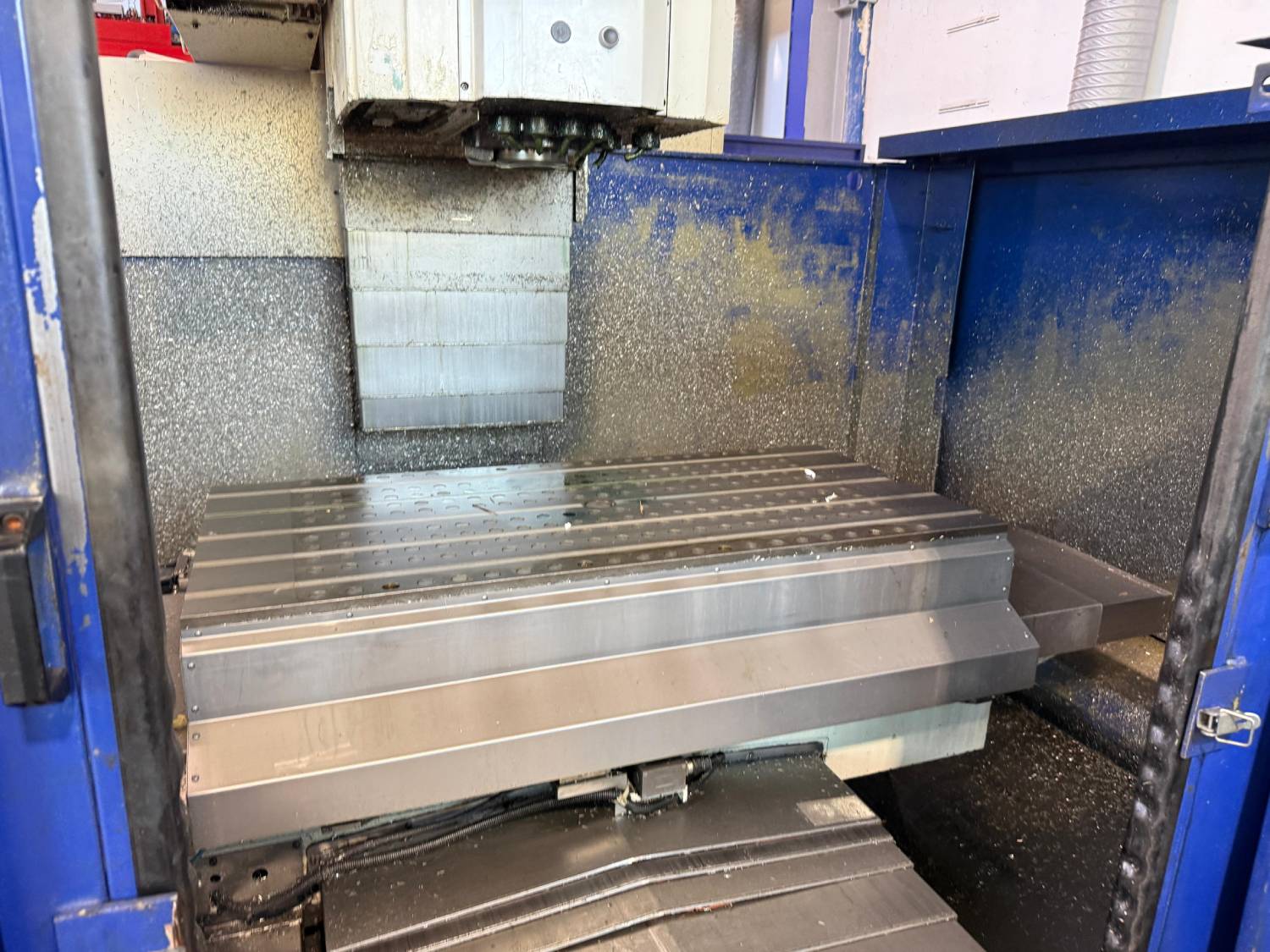

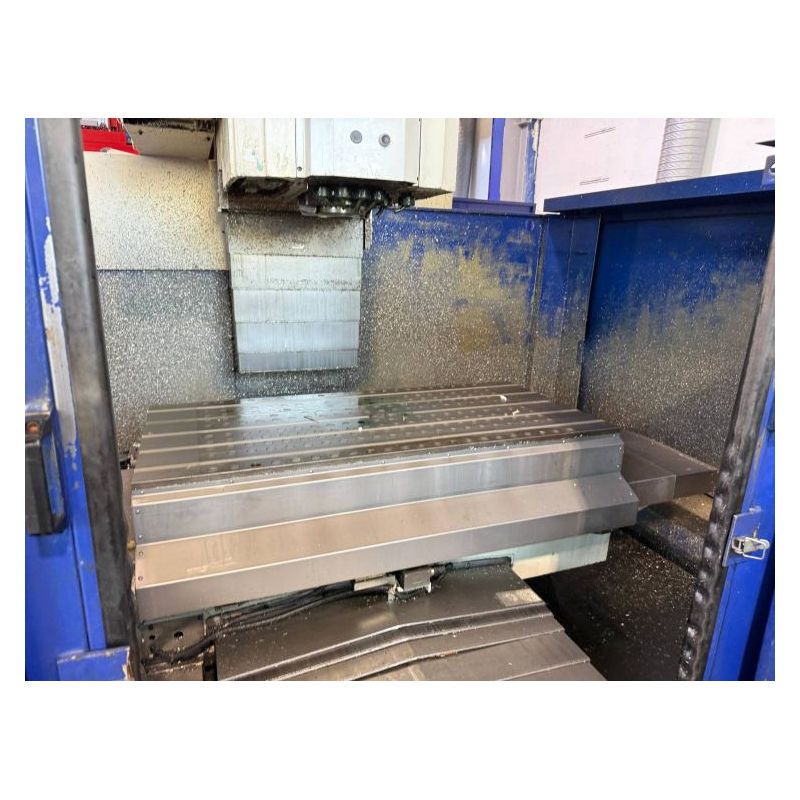

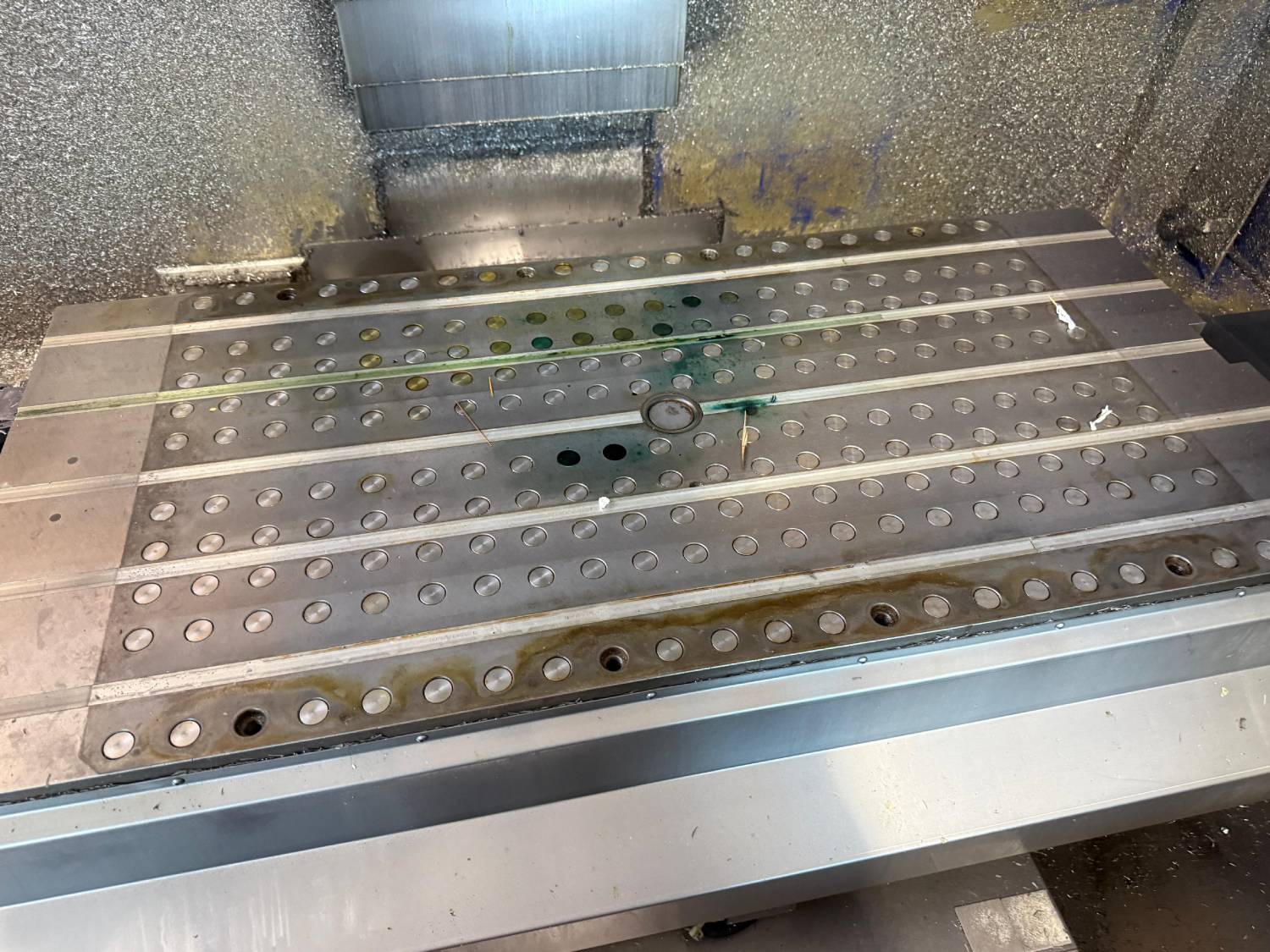

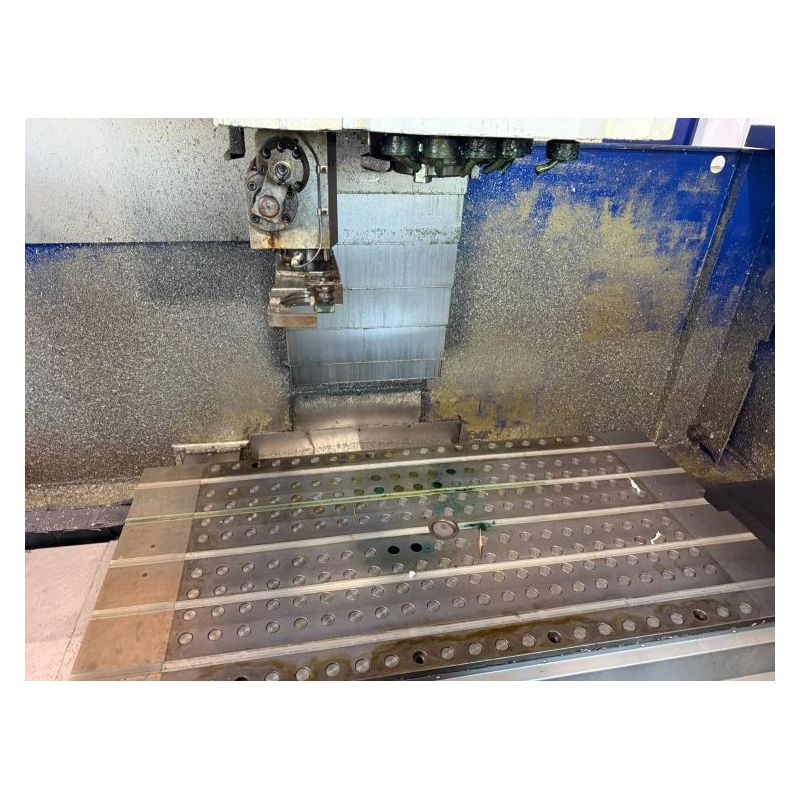

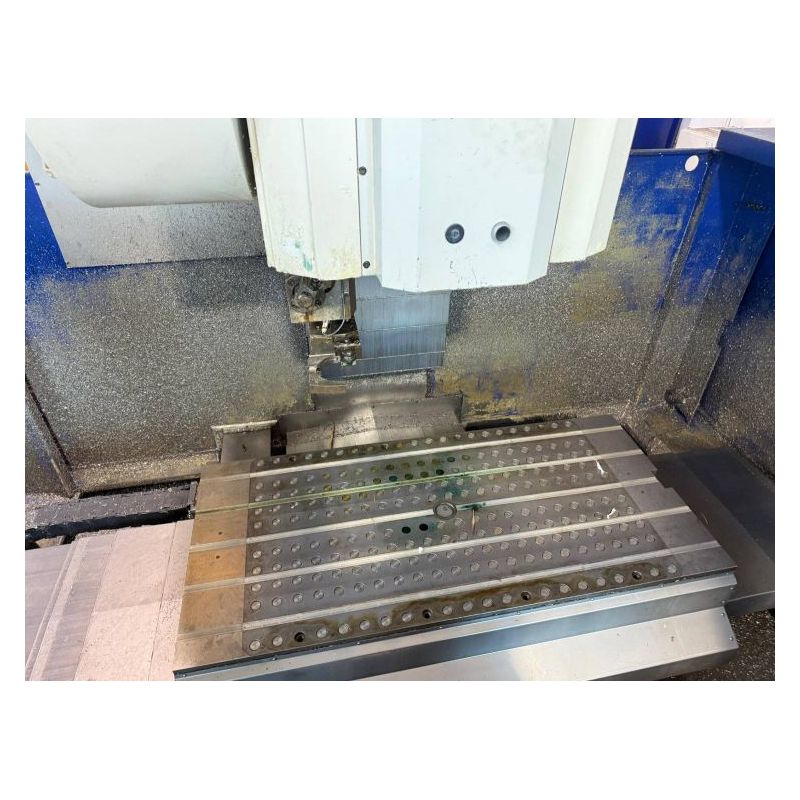

Radni stol
- Duljina stola: 1400 mm
- Širina stola: 650 mm
- Nosivost stola: 2500 kg
- T-utori: 5 × 18 × 125 mm, h12 - h7
Spremnik i izmjena alata

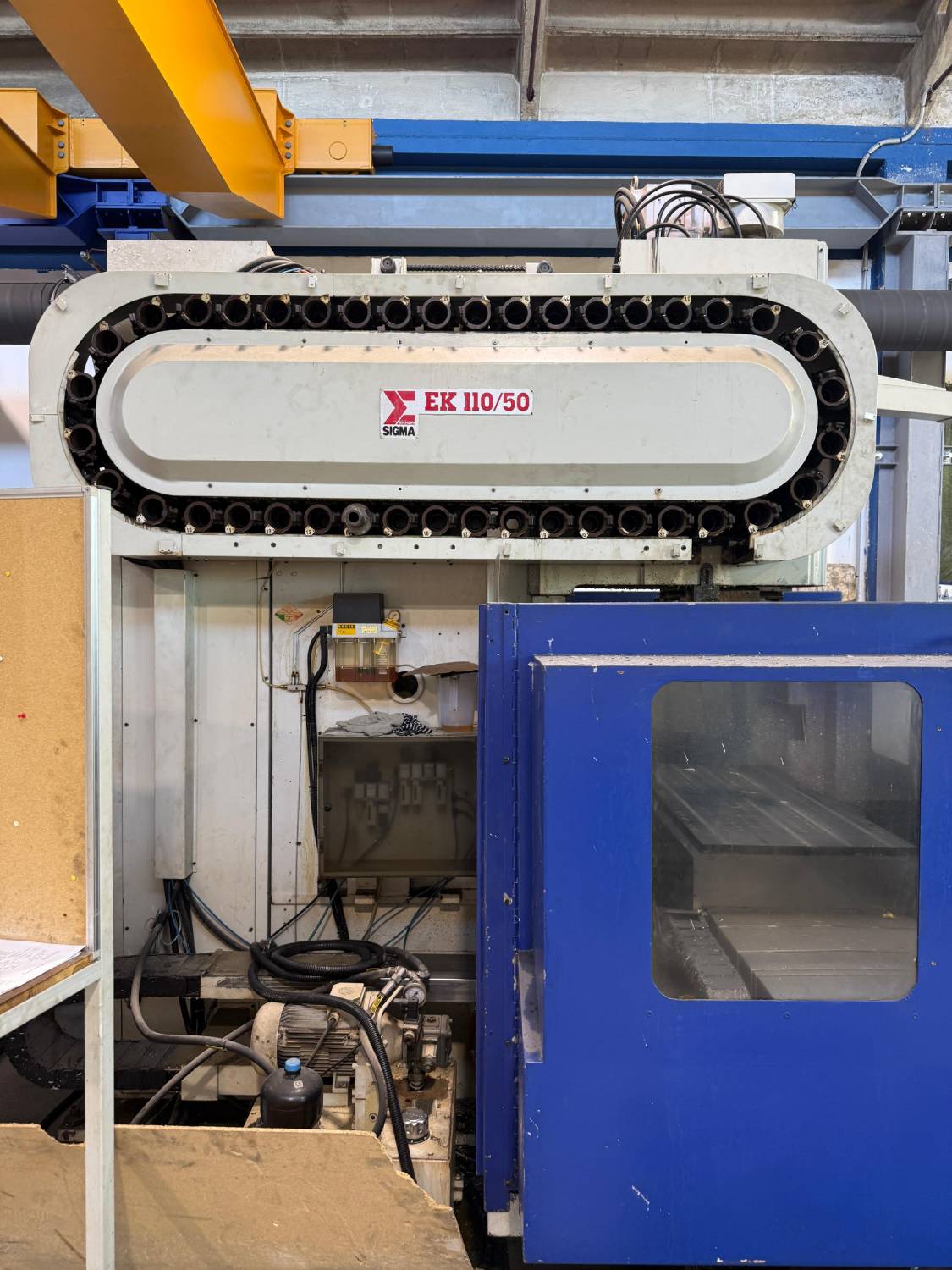

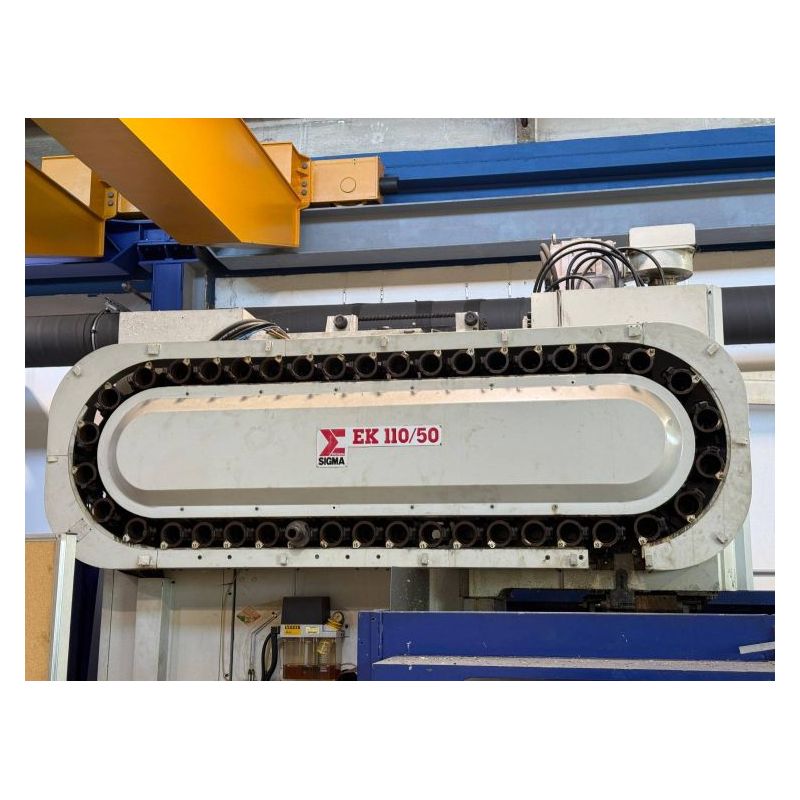

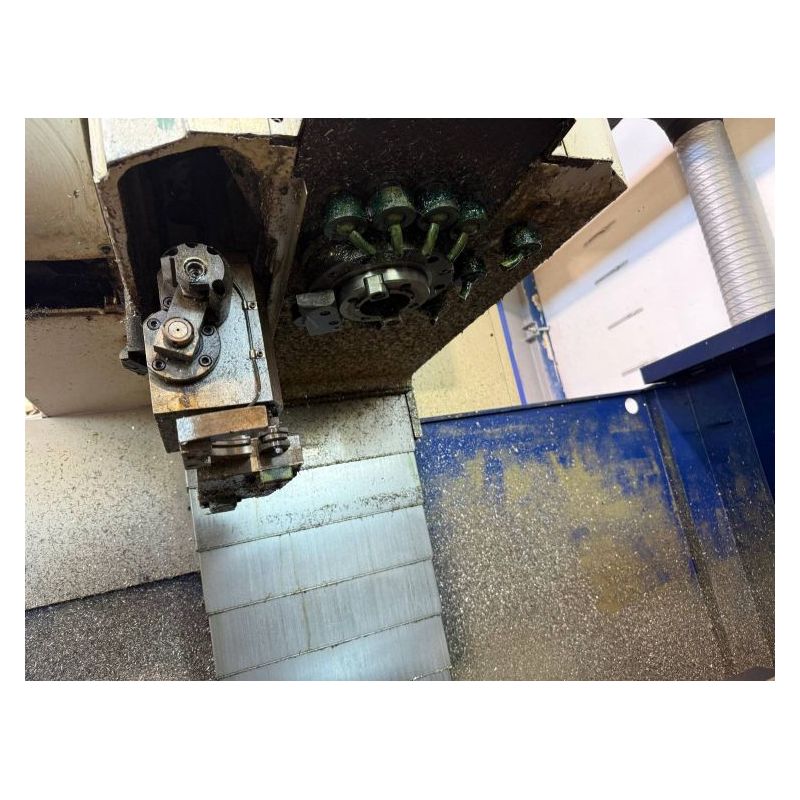

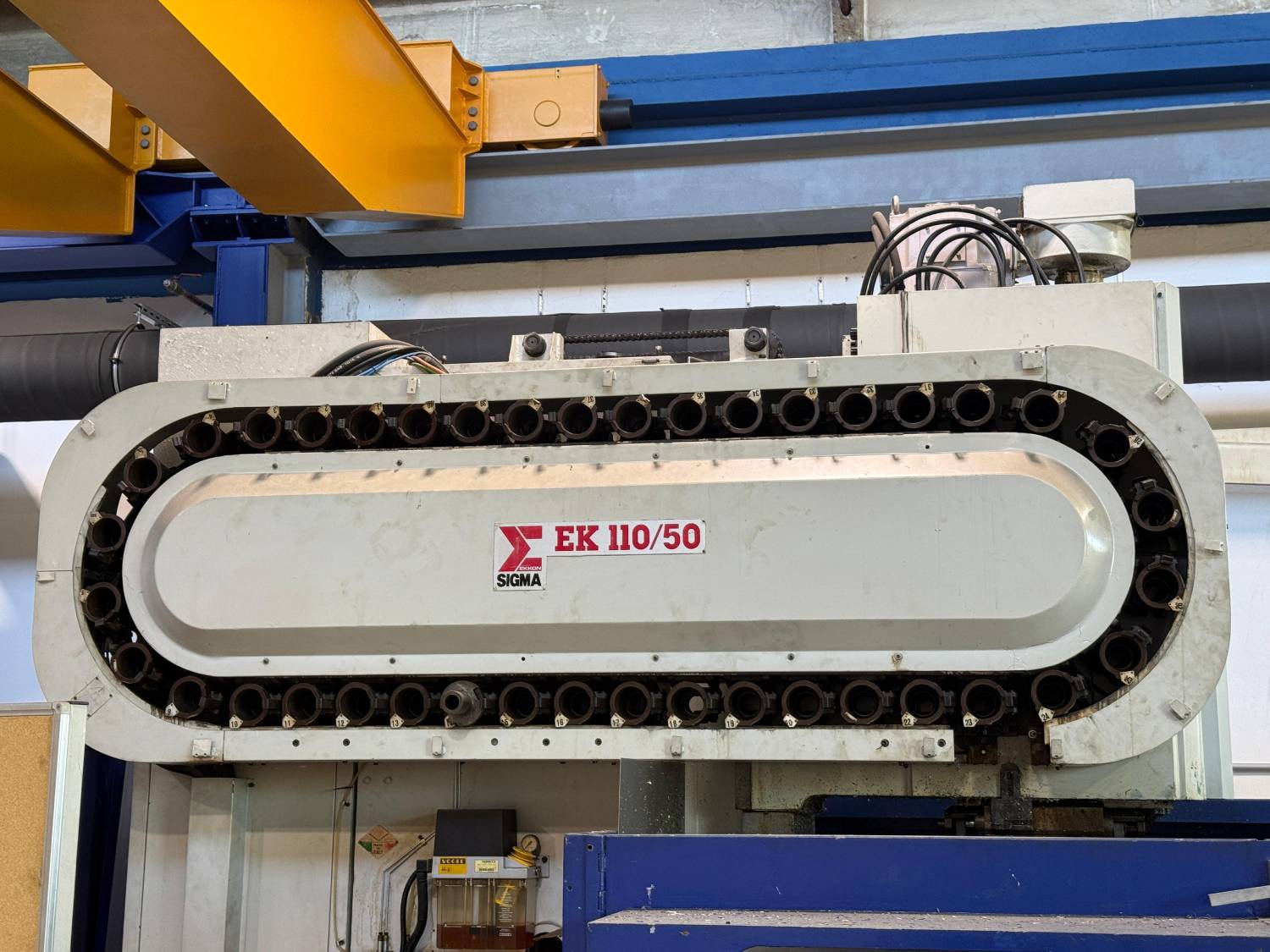

Spremnik alata
- Tip: nasumični s dvostrukim stezaljkama fiksnog položaja
- Standard: ISO 50 DIN 69871-A
- Kapacitet: 40 alata
- Maksimalni promjer alata sa susjednim alatima: 120 mm
- Maksimalna duljina alata: 200 mm
- Maksimalna težina alata: 20 kg
Vrijeme izmjene alata
- Od alata do alata: 5 s
- Od strugotine do strugotine: 11 s
Posmaci, vreteno i pogon
Posmaci
- Radni posmak X/Y/Z: 0–10000 mm/min
- Brzi pomak X/Y/Z: 15000 mm/min

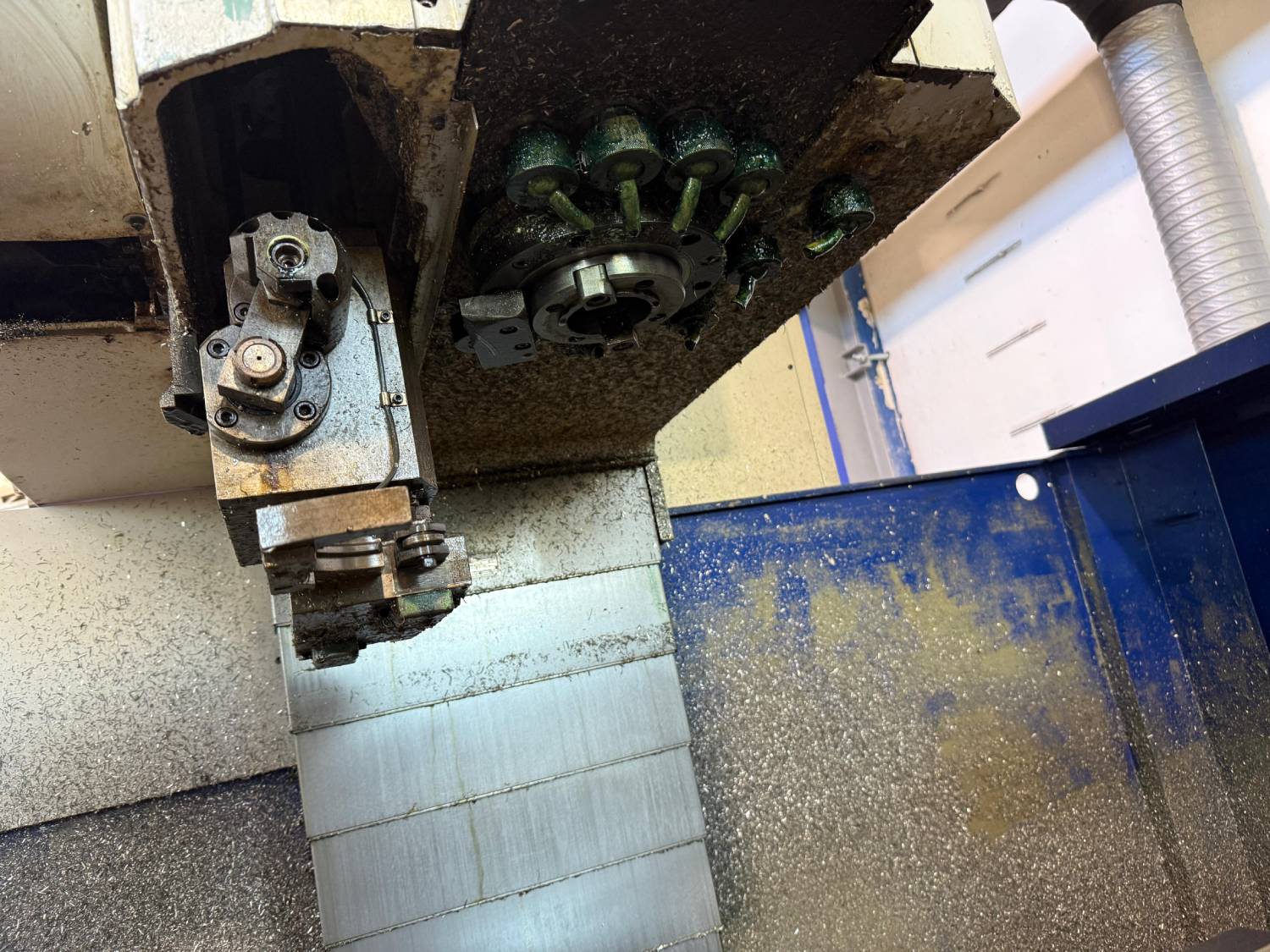

Vreteno
- Udaljenost nosa vretena/stola (min./maks.): 770 mm
- Udaljenost osi vretena/vodilica s teleskopskim poklopcem: 715 mm
Priključci i radni sustavi

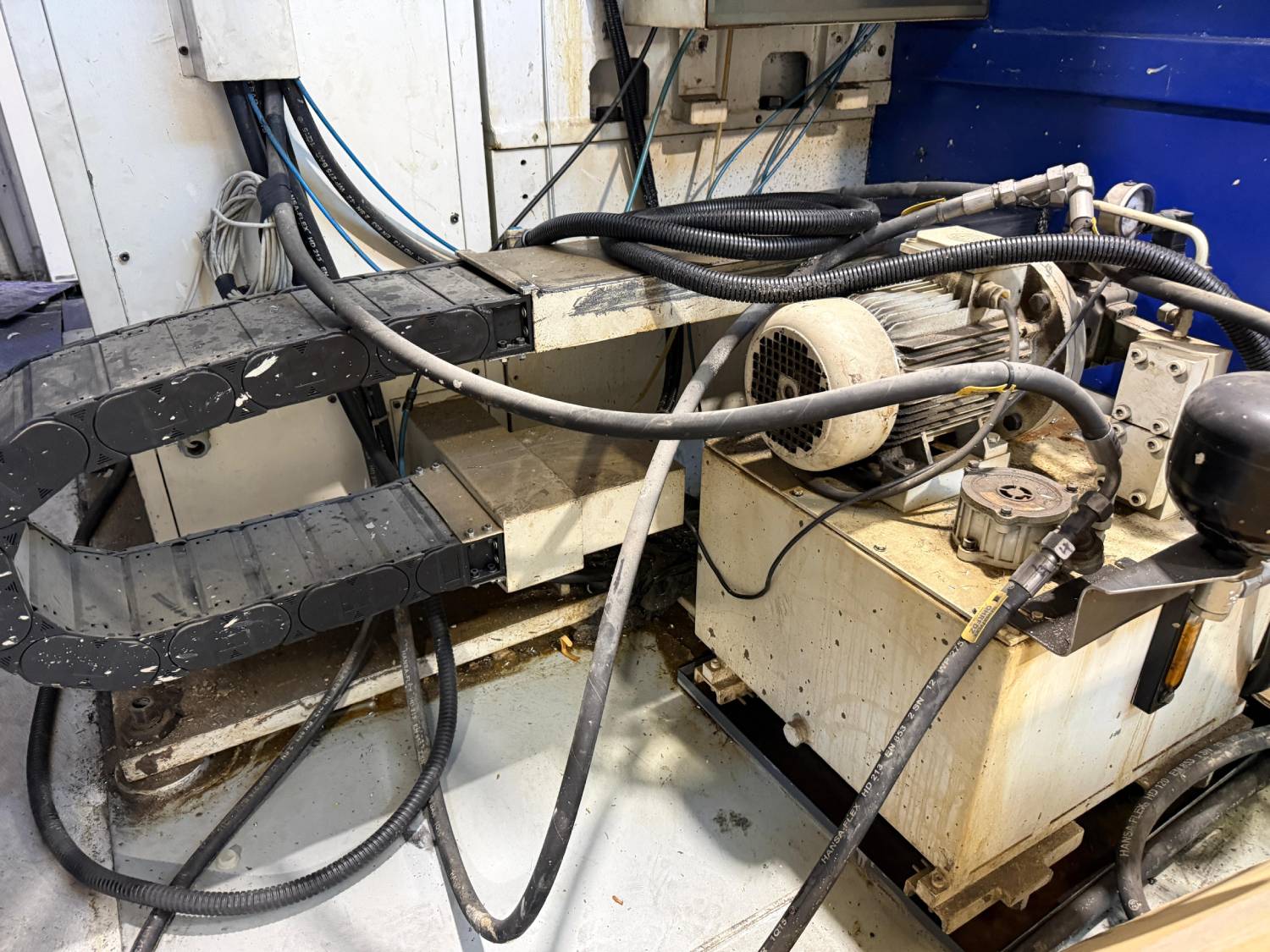

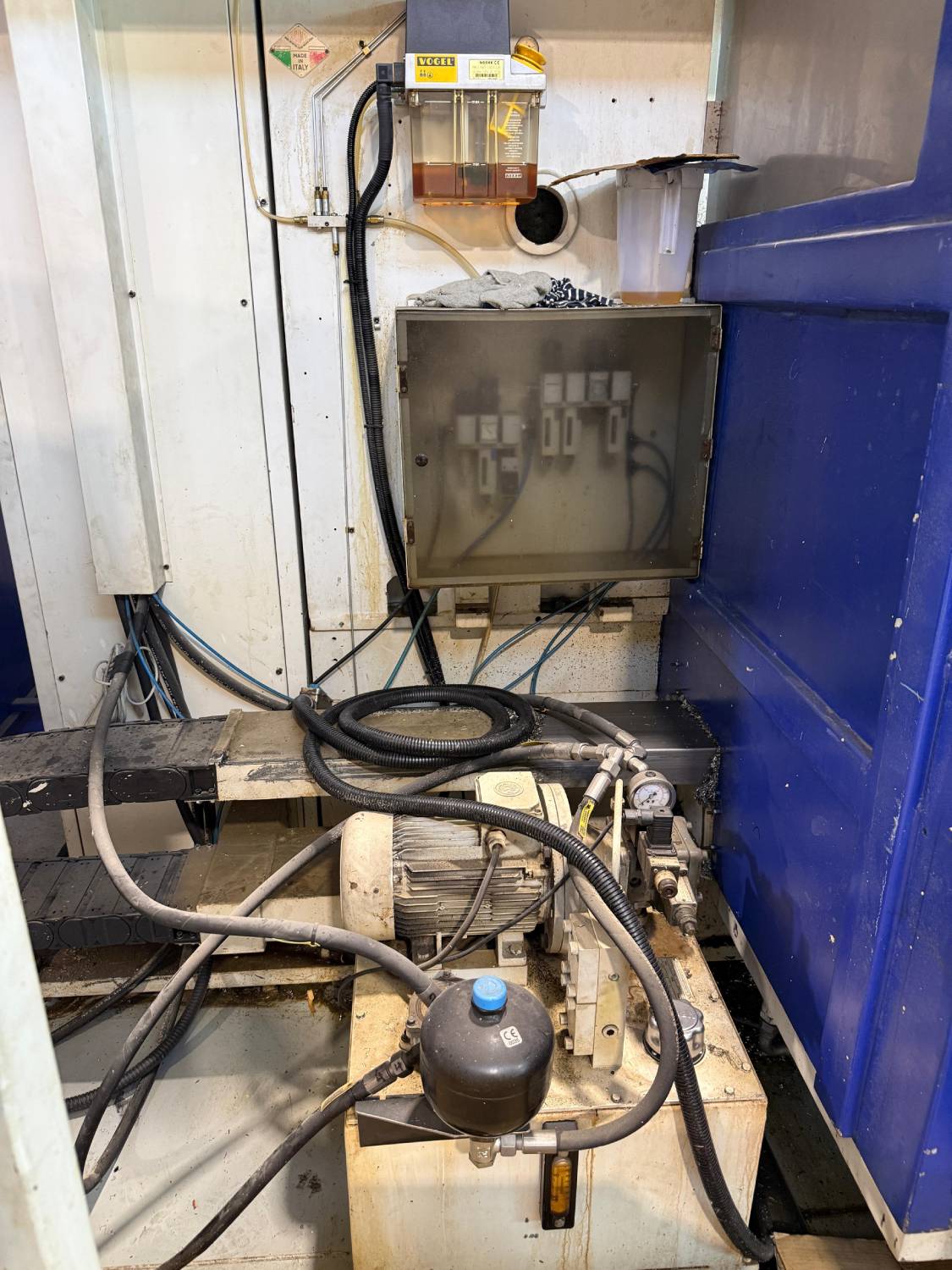

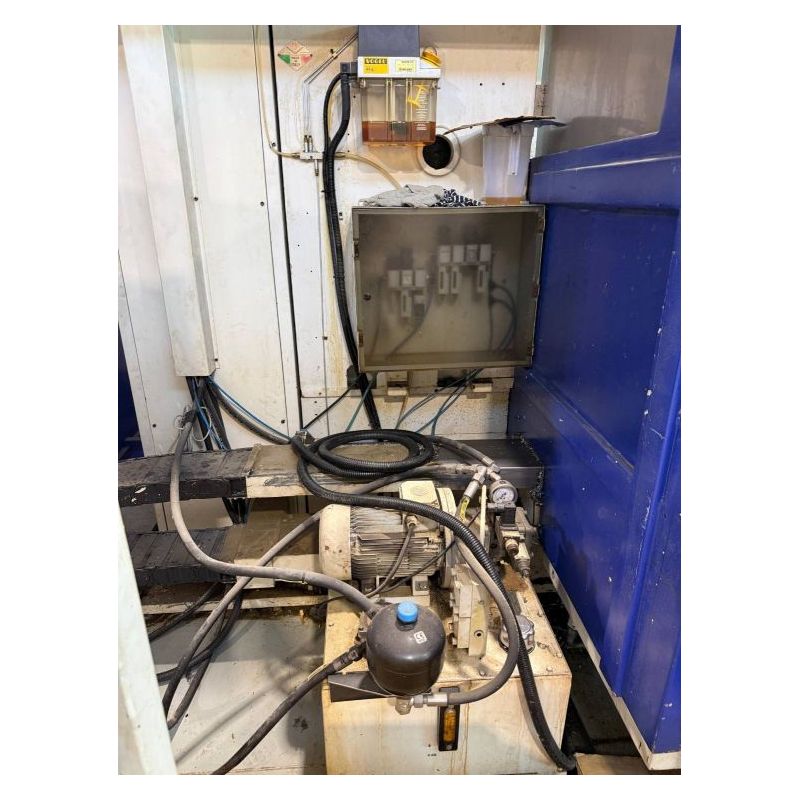

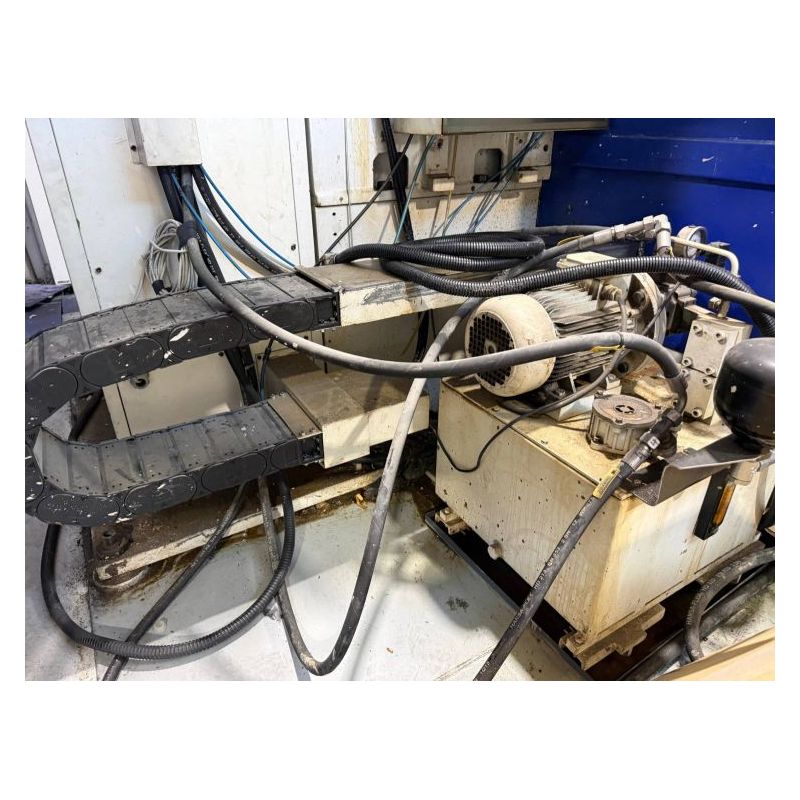

Rashladni i hidraulički sustav
- Kapacitet pumpe rashladne tekućine: 250 l/min
- Kapacitet spremnika rashladne tekućine: 320 l
- Kapacitet hidrauličkog spremnika: 80 l
Priključci
- Priključna snaga: 36 kW
- Potrošnja komprimiranog zraka: 0,1 m³/h
- Priključak komprimiranog zraka: 0,50–0,60 MPa
Dimenzije i masa stroja
Dimenzije
- Dubina stroja: 6000 mm
- Visina stroja: 3466 mm
Masa
- Težina stroja: 12800 kg
Pregled specifikacija
| Karakteristika | Vrijednost |
|---|---|
| Model | EK 110/50 |
| Marka kontrole | HEIDENHAIN |
| Model kontrole | TNC320 |
| Broj osi | 3 |
| Duljina stola | 1400 mm |
| Širina stola | 650 mm |
| Nosivost stola | 2500 kg |
| T-utori | 5 × 18 × 125 mm, h12, srednji h7 |
| Radni posmak X/Y/Z | 0–10000 mm/min |
| Brzi pomak X/Y/Z | 15000 mm/min |
| Spremnik alata | Nasumični s dvostrukim stezaljkama fiksnog položaja, ISO 50 DIN 69871-A |
| Kapacitet spremnika alata | 40 alata |
| Maksimalni promjer alata sa susjednim alatima | 120 mm |
| Maksimalna duljina alata | 200 mm |
| Maksimalna težina alata | 20 kg |
| Vrijeme izmjene alata – alat do alata | 5 s |
| Vrijeme izmjene – strugotina do strugotine | 11 s |
| Priključna snaga | 36 kW |
| Kapacitet pumpe rashladne tekućine | 250 l/min |
| Kapacitet spremnika rashladne tekućine | 320 l |
| Kapacitet hidrauličkog spremnika | 80 l |
| Potrošnja komprimiranog zraka | 0,1 m³/h |
| Priključak komprimiranog zraka | 0,50–0,60 MPa |
| Udaljenost nosa vretena/stola (min./maks.) | 770 mm |
| Udaljenost osi vretena/vodilica | 715 mm, s teleskopskim poklopcem |
| Dubina stroja | 5900 mm |
| Visina stroja | 3466 mm |
| Težina stroja | 12800 kg |
Glavne karakteristike
Troosna izvedba
Stroj je prema navedenim podacima izveden s tri osi.
Spremnik za 40 alata
Automatski spremnik prihvaća do 40 alata.
Nosivost stola 2500 kg
Navedena maksimalna nosivost radnog stola iznosi 2500 kg.
Brzi pomak 15000 mm/min
Brzi pomak po X, Y i Z osi iznosi 15000 mm/min.
Izmjena alata 5 s
Vrijeme izmjene od alata do alata iznosi 5 sekundi.
Priključna snaga 36 kW
Navedena priključna snaga stroja iznosi 36 kW.
Potrebna vam je ponuda?
Pošaljite upit za CNC obradni centar Sigma EK 110/50 i provjerite dostupnost, cijenu i uvjete isporuke.
Dostupnost
| Samobor | Dostupno |
| Otok Samoborski | Nedostupno |
| Sveta Nedelja - Obrtnička | Nedostupno |
| Sveta Nedelja - Franje Tuđmana | Nedostupno |
| Prelog | Nedostupno |
